第2部 功能详解篇 第1 3章 选项组件 13-149 使用共面性传感器时，需要操作共面性传感器用钥匙。 插进钥匙，向顺时针方向转动，即可使用。 共面传感上使用了激光级别 3b 的产品。 激光有伤害眼睛或皮肤的危险。切勿直视或接触激光。 安全盖打开时，尽管进入维护模式，也不会使用共面传感器。 不会进行扫描动作、激光发射。 注意 危险 共面钥匙 ●可使用 ●不可使用
第2部 功能详解篇 第13章 选项组件
13-148
13-21 共面性
13-21-1 功能概要

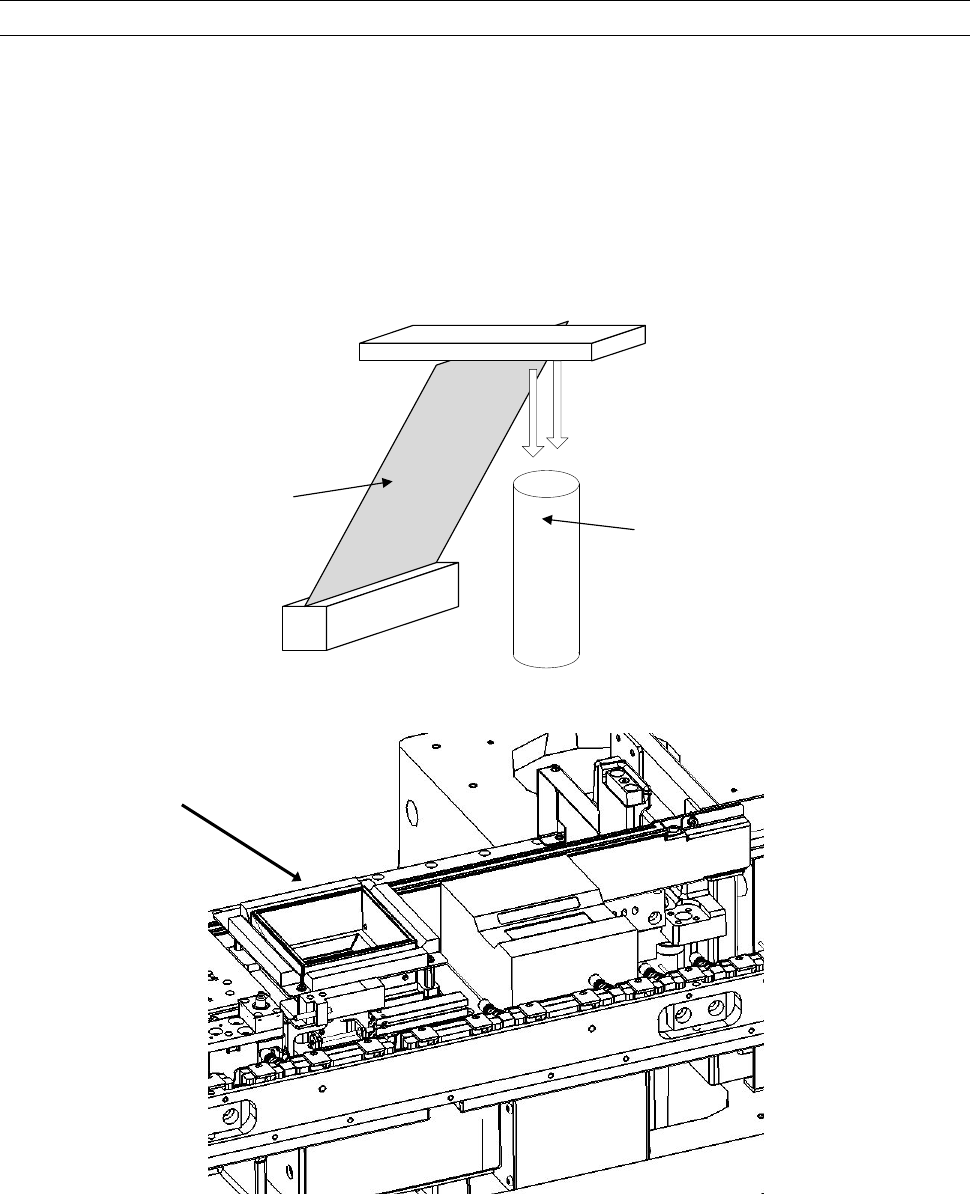

本机是使用激光，对电子元件进行共面性检查的装置。
使被测量物体的元件，按一定速度向 Y 方向移动，与激光射线的 X 方向正交，用摄像机拍摄照射到
测量对象上的激光束形成的不规则反射，通过制作 3D 影像非接触地测量变位。
◇ 本机可以贴片机预先传送来的元件信息为基础得到 3D 影像，对元件的好坏进行判断（检查电
极的高度）。
レーザビーム
カメラ
共面性传感器
VCS ユニ
ット
摄像机
激光束
VCS 单元
第2部 功能详解篇 第13章 选项组件
13-149

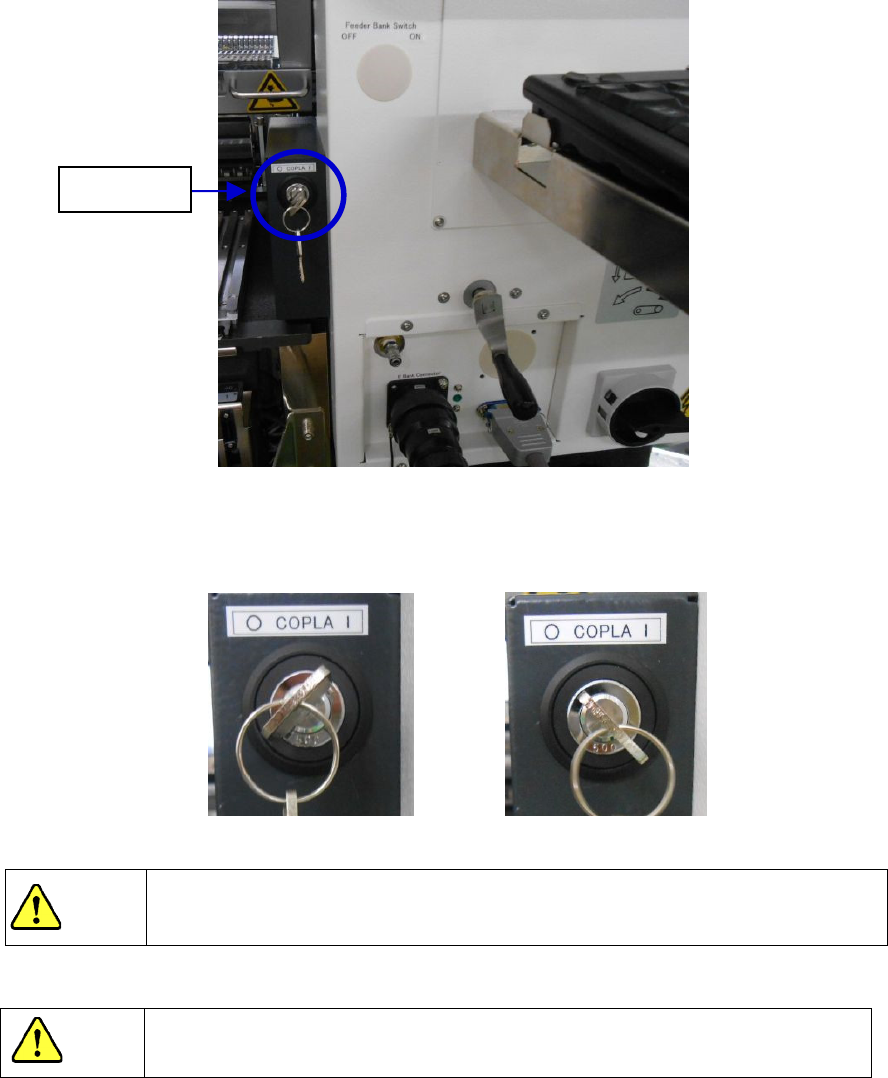

使用共面性传感器时，需要操作共面性传感器用钥匙。
插进钥匙，向顺时针方向转动，即可使用。
共面传感上使用了激光级别 3b 的产品。
激光有伤害眼睛或皮肤的危险。切勿直视或接触激光。
安全盖打开时，尽管进入维护模式，也不会使用共面传感器。
不会进行扫描动作、激光发射。
注意
危险
共面钥匙
●可使用
●不可使用
第2部 功能详解篇 第13章 选项组件
13-150
13-21-2 共面性检查内容
13-21-2-1 共线性检查

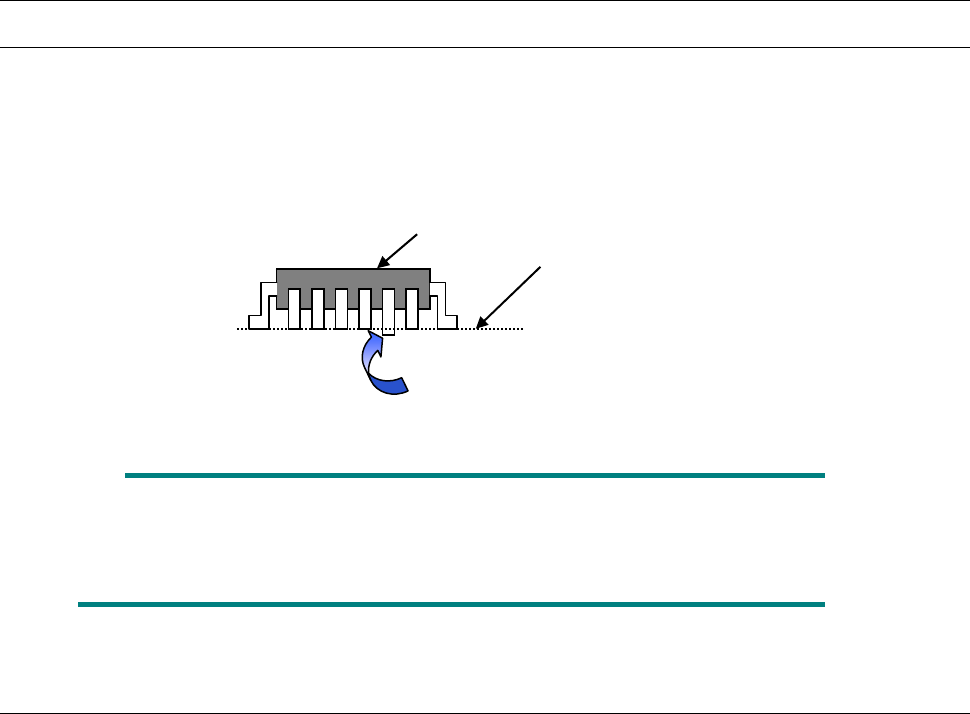

检查有引脚的边的「上下方向的弯曲」。
◇该检查用『一次扫描』进行。
例如，用一次扫描来检查各边：“QFP 等的 4 边元件为 4 边”，“SOP 等的 2 边元件为 2 边”。
13-21-2-2 共面性检查
求出共面的方法有两种。
QFP/SOP 可用 3 点法（JDEC 标准：JESD22-B108A）或最小平方法 (JEDEC 标准：JESD22-B108A)
求出共面(端子最下面的均匀性)。
■出厂时的设置为 3 点法。
可在机器设置里变更设置。(参见「8-4-19 共面检测」)
◇ QFP，SOP 用 3 点法或最小平方法。
◇ 球元件用最小 2 乘法。
共线性即平行性。
共线性只能适用于引脚元件。
测量基准线
引脚下方向弯曲
检查元件
