第2部 功能详解篇 第1 3章 选项组件 13-154 13-21-4 机器设置 进行共面检查时，必须进行「机器设置」。 请启动「机器设置」 。 （ 1 ）在菜单栏中，选择「使用单元」 / 「选项使用单元」 。 选择［共面］ ，进行勾选。 勾选后即变为设置为使用状态。
第2部 功能详解篇 第13章 选项组件
13-153
(4) 可测量的范围
可测量范围为1mm以内，超出此范围，就会产生错误。
(5) 重新测量
可设定产生测量错误时，重新测量的次数。(参见「8-4-19 共面检测」)
(6) 输入测量参数
① 测量时的共面性判断值
② 电极规格：宽度、长度(仅限于引脚元件)
③ 测量高度偏移
④ 引脚偏移
⑤ 曝光时间
(7) 测量结果输出
对设置值进行良否判断
所有端子的高度信息及优劣判断
(8) 激光强度
激光： 3b 级(21 CFR 1040.10/11 及 IEC60825-1:2001) 可见光
1mm
第2部 功能详解篇 第13章 选项组件
13-154
13-21-4 机器设置
进行共面检查时，必须进行「机器设置」。
请启动「机器设置」。

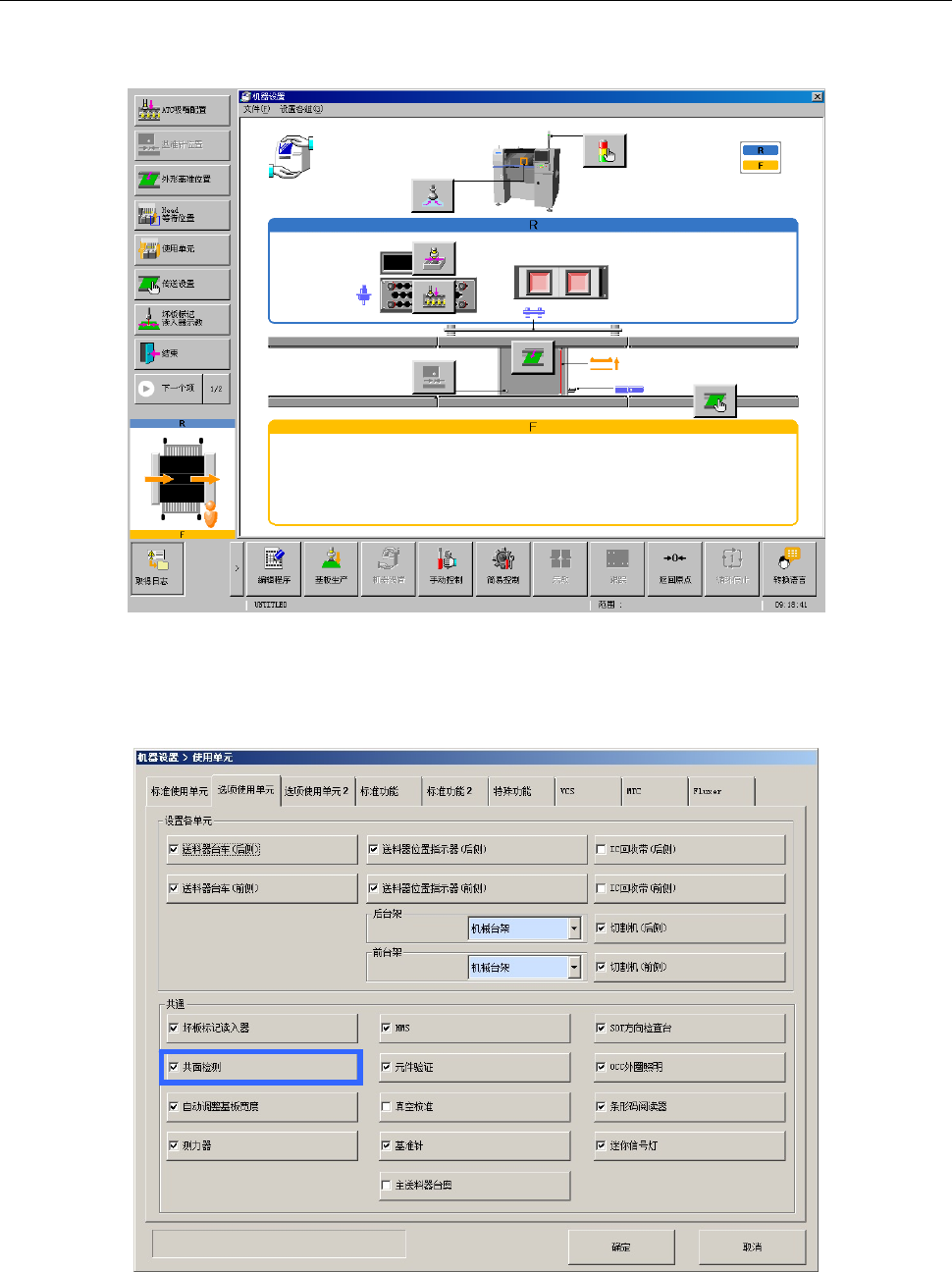

（1）在菜单栏中，选择「使用单元」/「选项使用单元」。
选择［共面］，进行勾选。
勾选后即变为设置为使用状态。
第2部 功能详解篇 第13章 选项组件
13-155

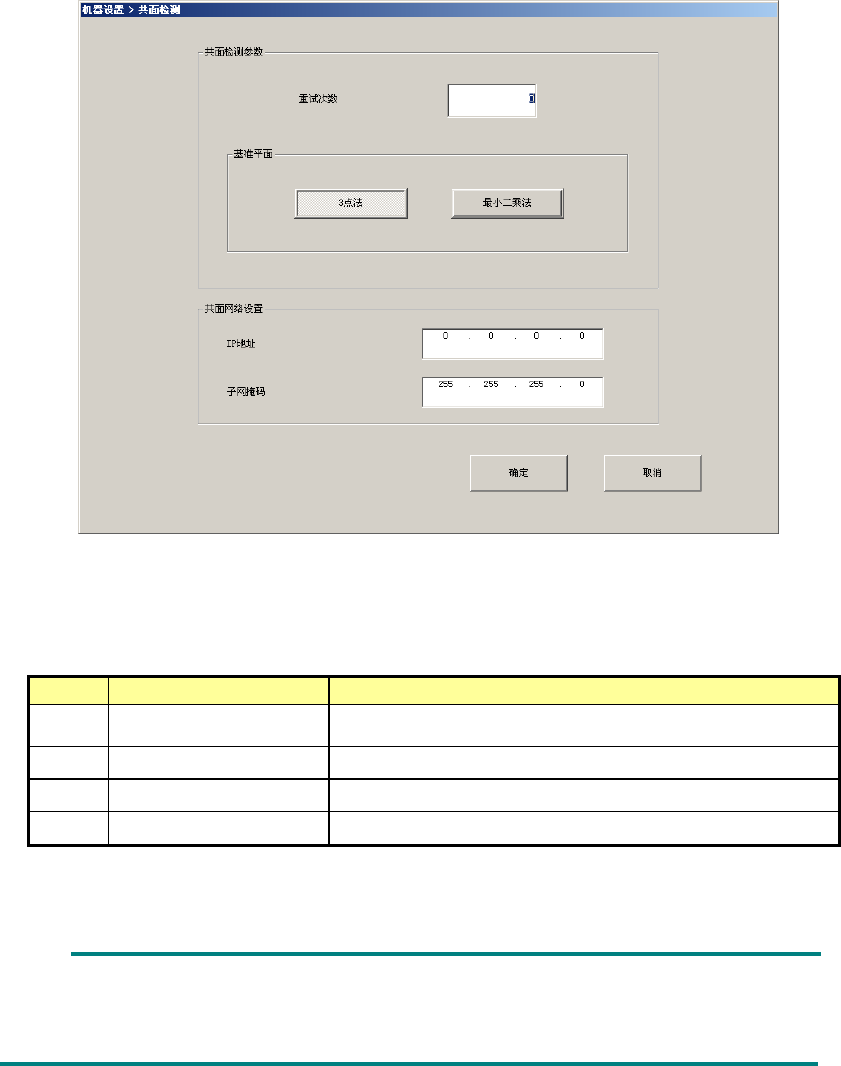

（2) 在菜单栏中，选择「设置各组」/「共面检测」。
请指定重试次数和基准平面。
序号 项目 要设置的内容
1
重试次数 为了取得共面检测参数而重试的次数
2
基准平面 选择基准平面用 3 点法还是用最小二乘法
3
IP 地址 设置分配给共面检测的 IP 地址。
4
子网掩码 设置分配给共面检测的子网掩码地址。
详情请参见「8-4-19 共面检测」。
◆ 球面元件 ：与基准面的设置无关，用最小二乘法执行计算。
◆ 单向连接器 ：与基准面的设置无关，用最小二乘法，只能执行共线计算。
