第2部 功能详解篇 第1 3章 选项组件 13-182 13-24-6-2 旋转型焊锡转印装置安装位置 设定旋转型焊锡转印装置的安装位置。 请从机器设置选择「设置各组」－「助焊剂涂覆装置装配位置」 。
第2部 功能详解篇 第13章 选项组件
13-181

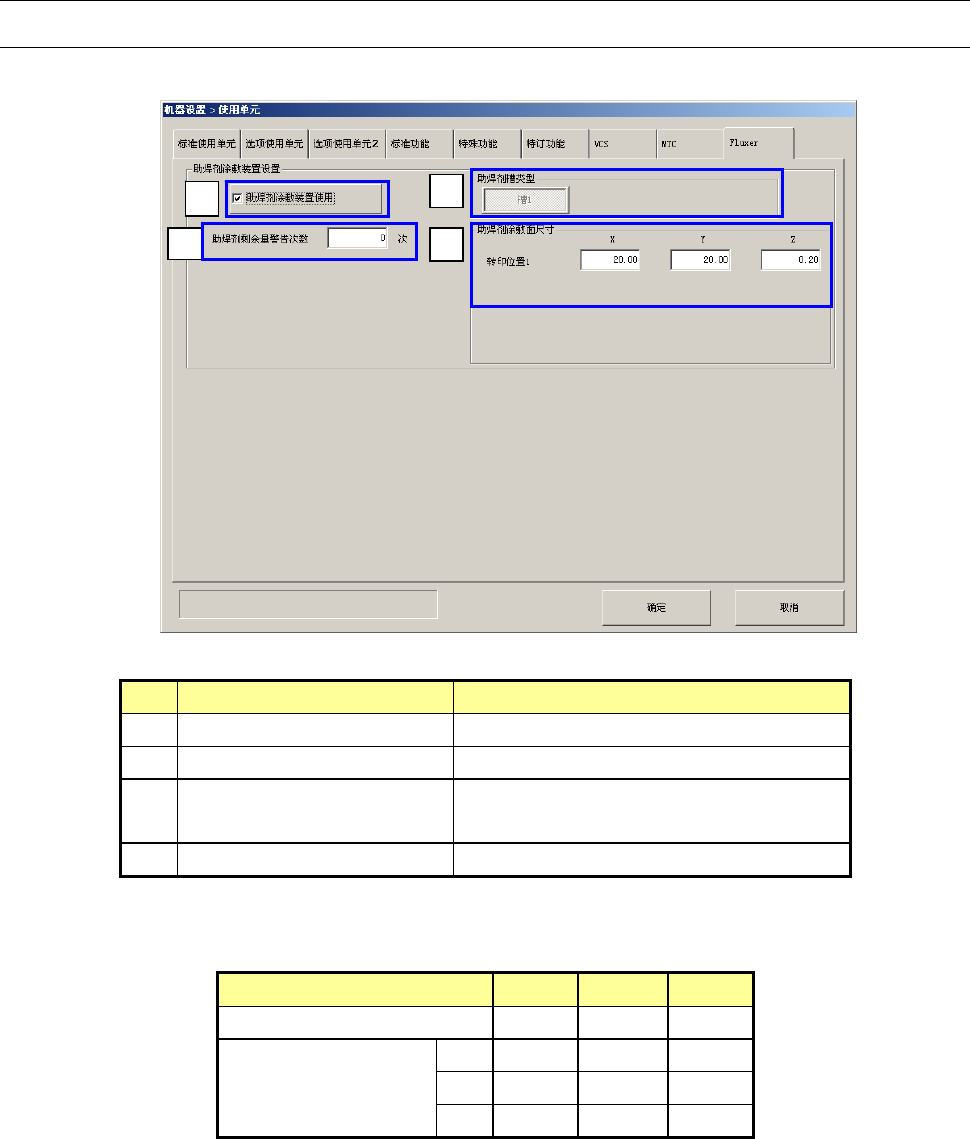

13-24-6 机器设置
13-24-6-1 使用单元
请从机器设置选择「设定各组」－「使用单元」－「助焊剂涂覆装置」。
No
项目 内容
① 是否使用（助焊剂涂敷装置） 设定使用/不使用。
② 助焊剂槽类型（转印板种类）
不变更设定。
③ 助焊剂剩余量警告次数 设定生产中的焊锡膏剩余量警告次数。
设定为「0」则不进行剩余量警告。
④ 助焊剂涂敷面尺寸 不变更设定。
各项目的输入范围如下所示。
下限 上限 初始值
助焊剂剩余量警告次数
0 100000 0
助焊剂涂敷面尺寸
X 0.00 30.00 20.00
Y 0.00 30.00 20.00
Z 0.00 1.00 0.20
①
③
④
②
第2部 功能详解篇 第13章 选项组件
13-182
13-24-6-2 旋转型焊锡转印装置安装位置
设定旋转型焊锡转印装置的安装位置。
请从机器设置选择「设置各组」－「助焊剂涂覆装置装配位置」。
第2部 功能详解篇 第13章 选项组件
13-183
＜设置内容＞
项目 内容
装配位置 通过示教设定旋转型焊锡转印装置的转印位置。
装配高度 通过示教设定旋转型焊锡转印装置的安装高度
安装位置 显示旋转型焊锡转印装置的安装孔位置。
按下[设置]按钮，可变更安装孔位置。
机械台架的初始值为 70 号，电动台架为 35 号。
※ 详细情况请参见「13-23-4 旋转型焊锡转印装置安装位置」。
＜输入范围及初始值＞
下限 上限 初始值
助焊
剂涂
敷装
置装
配位
置
X
KE-3010A
M、L 基板
机械台架
KE-3010A：128.50 839.20 697.50
电动台架
KE-3020VA
KE-3020VRA
M、L 基板
机械台架
KE-3020VA：193.50
KE-3020VRA：198.50
722.20 697.50
电动台架
Y
M 基板
机械台架
-76.00 890.50
23.8
电动台架
-25.70
L 基板
机械台架
-76.00 996.50
23.8
电动台架
-25.70
装配高度 -10.00 -7.00 -9.00
(1) 装配位置
使用 OCC 示教焊锡转印位置。
(2) 装配高度
按下自动取得按钮，Head 组会移动到旋转型焊锡转印装置的装配高度测定点，使用 HMS
自动取得装配高度。
装配高度测定点，是在旋转型焊锡转印装置焊锡盘外侧伸出仅 3mm 的沟外围。测定此外围，
测定装配高度。
