第2部 功能详解篇 第1 3章 选项组件 13-196 13-26-2-1 使用单元 从机器设置选择「设置组」－「使用单元」－「 MTC 」 。 No 项目 内容 ① MDS 设置 ･ 使用 不 使用。 使用单元中选择了后侧电动台架、后侧 IC 回收带、后侧台架助焊剂喷涂的选购项时， 「 MDS 」不 能设置。并且， MTC ／ MTS ／ DTS 与 MDS 不能同时连接。 ①
第2部 功能详解篇 第13章 选项组件
13-195
(7)连接位于 MDS 左侧面的「电源接头①」、「LAN I/F 接头②」，以及位于 MDS 右侧面的「φ6
软管连接口③」处的各缆线和软管。
左侧面 右侧面
(8) 接入装置电源，请对机器设置「使用单元」以及「MDS 吸取位置」进行设置。
※ 在初次设置时由服务人员实施吸取高度示教。对其它机器本体进行 MDS 设置时，由服务人员
进行调整，或者需要使用示教工具。
① 电源接头
② LAN I/F 接头
③ φ6 软管接入口
1
2
3
第2部 功能详解篇 第13章 选项组件
13-196

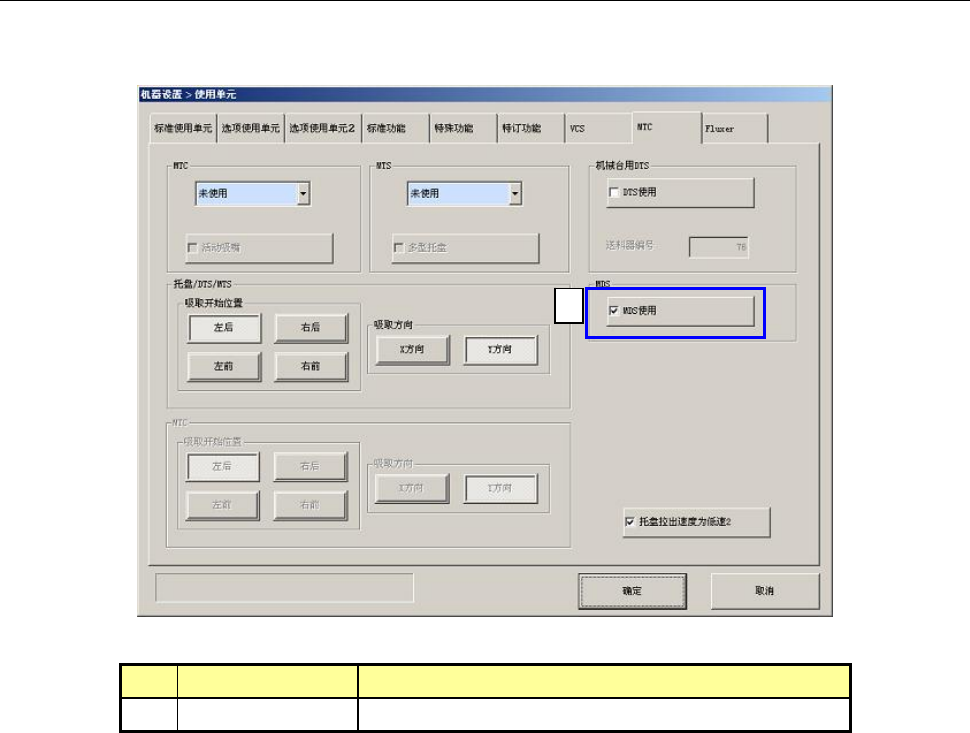

13-26-2-1 使用单元
从机器设置选择「设置组」－「使用单元」－「MTC」。
No 项目 内容
①
MDS
设置
･
使用 不使用。
使用单元中选择了后侧电动台架、后侧 IC 回收带、后侧台架助焊剂喷涂的选购项时，「MDS」不
能设置。并且，MTC／MTS／DTS 与 MDS 不能同时连接。
①
第2部 功能详解篇 第13章 选项组件
13-197

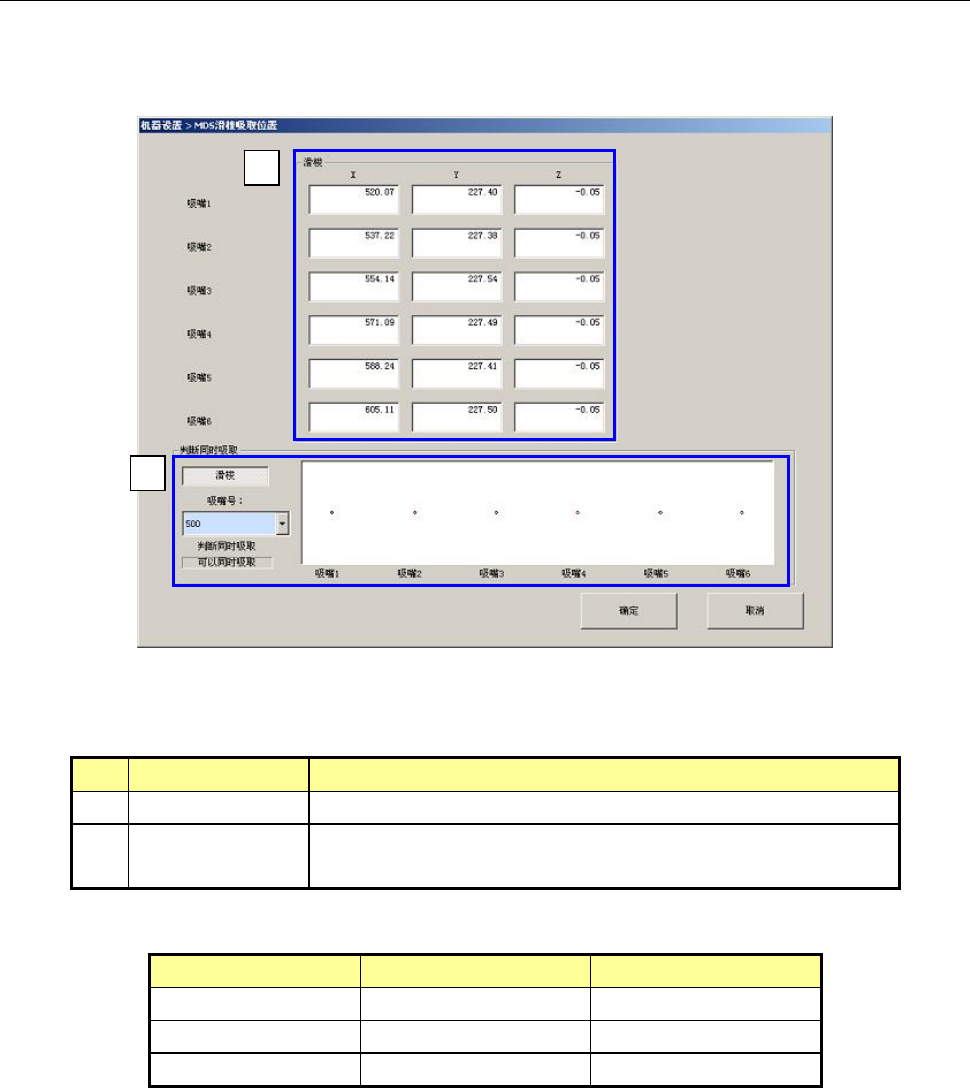

13-26-2-2 MDS 滑梭吸取位置
MDS 的滑梭吸取位置（X,Y,Z），设置为同时吸取。
请在机器设置中选择「设置组」－「MDS 滑梭吸取位置」。
＜设置内容＞
No 项目 内容
①
滑梭 X,Y,Z
通过示教设置滑梭的吸嘴位置。
②
同时吸取判定
滑梭的吸嘴位置表明在所选择的吸嘴处是否能够同时吸取的判
定结果。
＜输入范围＞
项目 下限 上限
滑梭 X 软件极限最小值 软件极限最大值
滑梭 Y 软件极限最小值 软件极限最大值
滑梭 Z -3.00 3.00
①
②
