第 2 部 功能详解篇 第 14 章 程序补充
14-21
14-5 作为用户指定模板的可登录模式
(1) 作为用户指定模板的可登录模式(Pattern)
1) 线路模式
2) 没有被网印的(没有焊锡膏的) Pad、Land Pattern（焊盘图形）
3) 非JUKI标准的基板标记(全部、部分)
(2) 作为用户指定模板进行登录时所需的事项
通孔、道孔(Via hole)
由于模式(Pattern)的生成工序与开孔的工序不同，因此不会有固定相同的位置关系。
(相对于模式的孔位置不一定)
如果以通孔、道孔为基准来登录模板，请以包括周围线路图形在内的形式来登录，不要进行
单独登录。
(3) 不能作为用户指定模板来登录的模式
1) 丝(文字)印模式(Pattern)
Pattern、Pad的生成过程与丝印的过程完全不同，不能以丝印为基准来决定贴片位置。
2) 网印的Pad·Land Pattern（焊盘图形）
网印的焊锡膏为颗粒状，其发光方式根据环境和条件会有所不同。虽然模板匹配受照明条件
变化的影响小，但无法跟踪极性(正、逆转)变化的模式。
3) 识别画面上有类似的模式(Pattern)。
4) 明暗差别不大的模板。
5) 模式(Pattern)的选择(大小)、角度有变化。
尤其是将模式的一部分作为用户指定模板的时候，比例尺的变化将被如实地反映到识别精度
中。请尽量将所有的模式作为用户指定模板。
关于角度的变换，模板的重心位置(前述)离模板中心越远，其影响也越大(识别位置偏移)。
设置用户指定模板，请尽量使模板的重心位置与模板中心一致。
第 2 部 功能详解篇 第 14 章 程序补充
14-22
14-6 激光状态一览表
◇ 已获得计算(SWEEP)或测量(ONCE)的结果时，显示激光返回的状态一览表。
状态 说明
1 表示正常执行了命令
5
连接出错。
*可能是电缆断线、接触不良等原因所造成。
7 未设置 EDGE 数据（激光识别幅度）。
8 传感器未被连接，或硬件发生错误。
64 无法检测到元件。
67
测量中断。
在测量旋转结束前发生超时而导致测量中断。
70 检测到固件不应发生的状态。
78 决定窗口的窗口参数低于 2000micron。
79
整个窗口被遮挡。
请检查传感器是否有异物。
80
窗口左端被遮挡。
请检查元件的位置。
81
窗口右端被遮挡。
请检查元件的位置。
82
窗口两端被遮挡。
请检查元件的位置。
86
参数不正确。
对命令指定了无效的参数。
请确认已正确输入参数。
87
数据不正确。
检测到无效的数据。
93
取得形状失败。
从传感器测量结果未能检测出元件的形状。元件形状参数的设置相对于实际的元件形状有
可能不正确。
98
最小宽度检测失败。
传感器未能从测量结果中检测出元件的最小宽度。
99 在下一次检查最小宽度处理之前，没有结束最初处理(从 REPORTW_CMD 开始)。
100
初始化所需信息未按要求预先执行所需的初始化。
REPORTW_CMD 需设定单位（μm）
102 为测量而设置的元件形状无效。
103 图像检查中的激光亮度过低。
104
图像检查区域不正确。
未正确设定图像检查区域的边界。
105
图像检查失败。
图像检查参数的比较失败。
106
发生未定义的错误。
需要修改错误级别。
107 OFAL 模块在未初始化状态下试图执行传感器功能。
108 异步命令传送信号失败。
109 SWEEP 识别处理未结束。
110 安装对象在专属访问状态下时，其他的安装对象处于准备执行状态。
111 安装对象在专属访问状态下时，其他的安装对象处于准备执行状态。
112 虽没有处于专属状态，但系统仍执行解除专属状态的处理。
113 因其他原因导致测量异常结束。
114 保存在 MSP 内的 COR(吸嘴旋转中心的位置)异常。
第 2 部 功能详解篇 第 14 章 程序补充
14-23
14-7 维护日志
为了保证在故障时能够进行解析，从而记录装置的动作，将其结果作为文件进行保存的功能。
如果在发生了问题时，请按照下述操作，取得日志（发生错误的履历）。
若继续执行其他动作，将会覆盖日志文件导致信息丢失，所以，在发生问题时，请马上取得当时的日志。
14-7-1 取得实时日志
取得执行程序的日志。

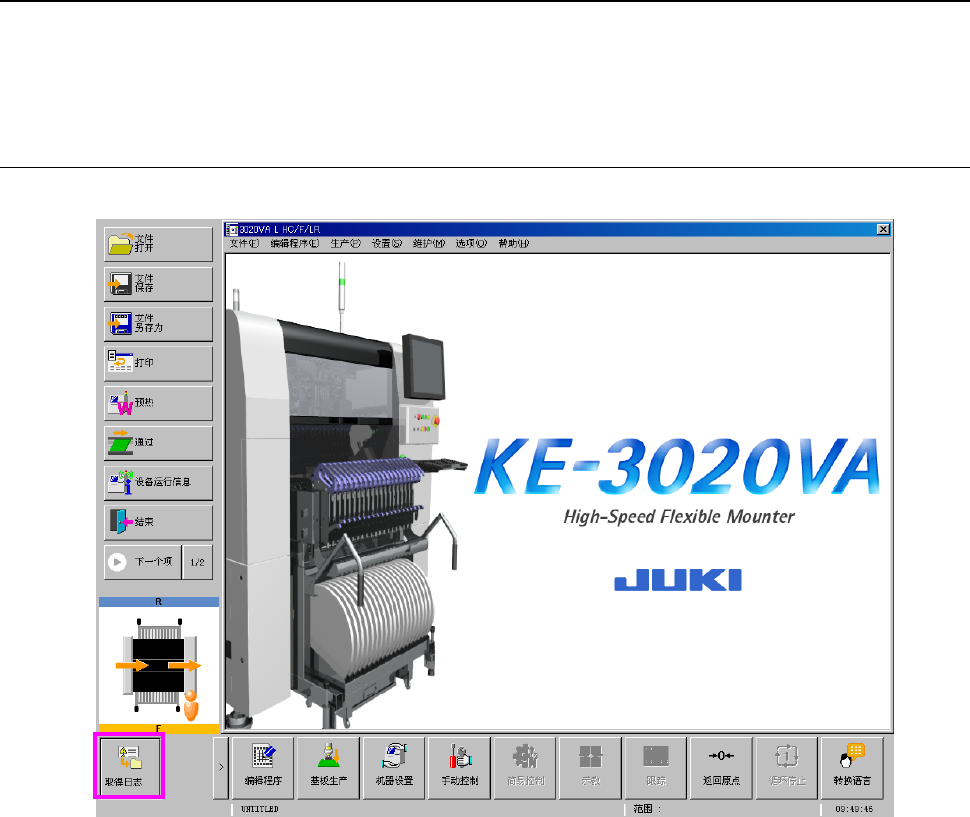

取得日志：
保存随机日志。保存位置在
\LOG\LogData
下按照以下的命名规则进行保存。
YYMMDDHHMMSS.log
YY:
年（后
2
位）
MM:
月
DD:
日
HH:
小时
MM:
分
SS:
秒
