第 1 部 基本篇 第 2 章 生产 2-27 2-7-1-2 传送轨道宽度的调整 ＜手动调整方法＞ (1) 请调整传送的宽度。 请将操作手柄安装到操作轴上，调整宽度（ “ 基板宽度＋ 0.5mm ～ 1mm” ）以使基板顺畅通过。 (2) 请确认在传送轨道所有区域中基板均能顺畅运动。 (3) 调整结束后，请拆下操作手柄。 (4) 请从搬送轨道上取出基板。 如果使用操作手柄手动变更传送的宽度，传送传感器仍出现异常时，请进行传感器调节。 …
第 1 部 基本篇 第 2 章 生产
2-26
2-7-1-1 传送部的构成
(1)当为外形基准时
1) 搬入基板，IN 传感器①检出基板后，传送马达⑧便驱动驱动轴⑨，通过传送带开始传送。
同时，挡块⑩变为 ON。
2) 基板到达挡块⑩时，被停止传感器④检测出，支撑台⑫上升。
此时，基板外形被挡块⑩、Y 夹杆⑮、支撑销⑬固定住。暂时固定后，挡块⑩OFF，完成基板固
定。
3) 固定后，下一块基板同样被送进，在待机传感器③的位置等待。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过 C-OUT 传感器⑤时，挡块⑩再次变为 ON，准备固定下一块基板。
(2)当为销基准时
搬入动作与外形基准相同，使用安装在支撑台⑫的定心销⑪、支撑销⑬来固定。
搬出动作与外形基准相同。

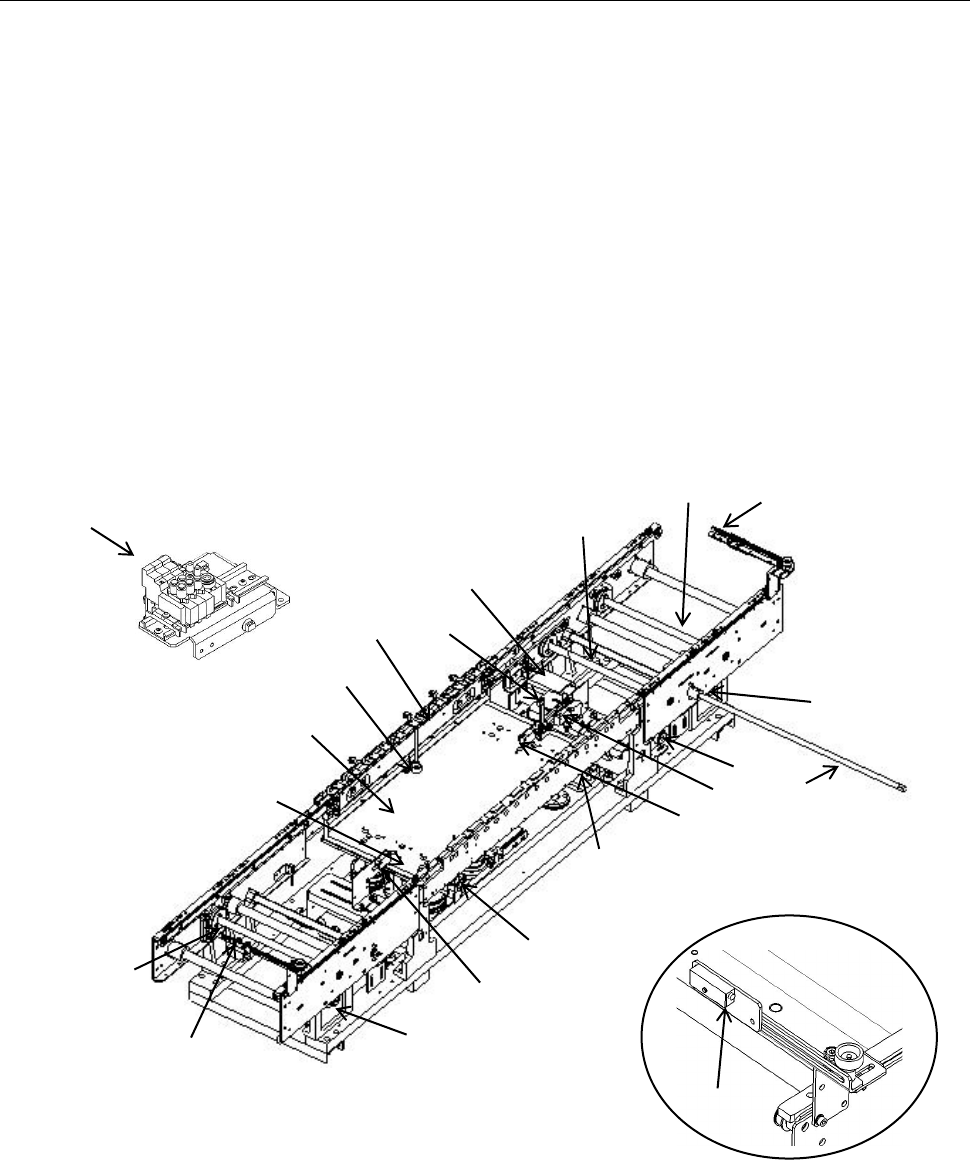

＜M,L 基板规格＞
① IN 传感器 ⑦传送电磁阀 ⑬支撑销
②OUT 传感器 ⑧传送马达 ⑭自动调整宽度马达
③WAIT 传感器 ⑨驱动轴 ⑮操作轴
④STOP 传感器 ⑩挡块
⑤C-OUT 传感器 ⑪定心销（选购项）
⑥支撑台原点传感器 ⑫支撑台
①
②
①②
③
④
⑤
⑥
⑧
⑧
⑧
⑨
⑨
⑨
⑩
⑪
⑪
⑫
⑬
⑭
⑮
⑦
⑮
第 1 部 基本篇 第 2 章 生产
2-27
2-7-1-2 传送轨道宽度的调整
＜手动调整方法＞
(1) 请调整传送的宽度。
请将操作手柄安装到操作轴上，调整宽度（“基板宽度＋0.5mm ～ 1mm”）以使基板顺畅通过。
(2) 请确认在传送轨道所有区域中基板均能顺畅运动。
(3) 调整结束后，请拆下操作手柄。
(4) 请从搬送轨道上取出基板。
如果使用操作手柄手动变更传送的宽度，传送传感器仍出现异常时，请进行传感器调节。
详细情况，请参见「2-12-1-3 传送控制」及「第 9 章 手动控制」的「9-5-1 传送控制」的
各项目。
第 1 部 基本篇 第 2 章 生产
2-28
＜在「自动调整基板宽度画面」的调整方法＞
(1)请从菜单栏选择［生产］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面 1「自动调整基板宽度」按钮，即可显示出“自动调整基板宽度”画面。
注意
按以下说明点击[移动]按钮后，传送功即随之启动。点击之前，务必确
认传送活动区域没有妨碍物体。
③ 选择[移动]，调整宽度。
马达旋转，执行调整。
① 选择[宽度回原点]，
执行宽度回原点。
② 输入[尺寸]、[余宽]。
（[余宽]宽度不适合基板传时，请进行
调整（－0.5mm
〜
0.5mm。）
④ 确认传送是否顺畅。
