第 1 部 基本篇 第 2 章 生产 2-29 2-7-1-3 外形基准的调整方法 所谓外形基准，是指对以基板前端为基准停止的基板进行夹紧的方法。 像陶瓷基板等材质、没有基准 销用孔的基板、或孔径与基 准销的直径不一致的基板， 应选择外形 基准。 ＜步骤＞ (1) 请从菜单栏的［生产］菜单选择［支援准备］ 。 请按［传送控制］按钮。 显示传送控制画面。
第 1 部 基本篇 第 2 章 生产
2-28
＜在「自动调整基板宽度画面」的调整方法＞
(1)请从菜单栏选择［生产］－［支援准备］。
(2)请对准传送宽度尺寸。
按下画面 1「自动调整基板宽度」按钮，即可显示出“自动调整基板宽度”画面。
注意
按以下说明点击[移动]按钮后，传送功即随之启动。点击之前，务必确
认传送活动区域没有妨碍物体。
③ 选择[移动]，调整宽度。
马达旋转，执行调整。
① 选择[宽度回原点]，
执行宽度回原点。
② 输入[尺寸]、[余宽]。
（[余宽]宽度不适合基板传时，请进行
调整（－0.5mm
〜
0.5mm。）
④ 确认传送是否顺畅。
第 1 部 基本篇 第 2 章 生产
2-29
2-7-1-3 外形基准的调整方法
所谓外形基准，是指对以基板前端为基准停止的基板进行夹紧的方法。
像陶瓷基板等材质、没有基准销用孔的基板、或孔径与基准销的直径不一致的基板，应选择外形
基准。
＜步骤＞

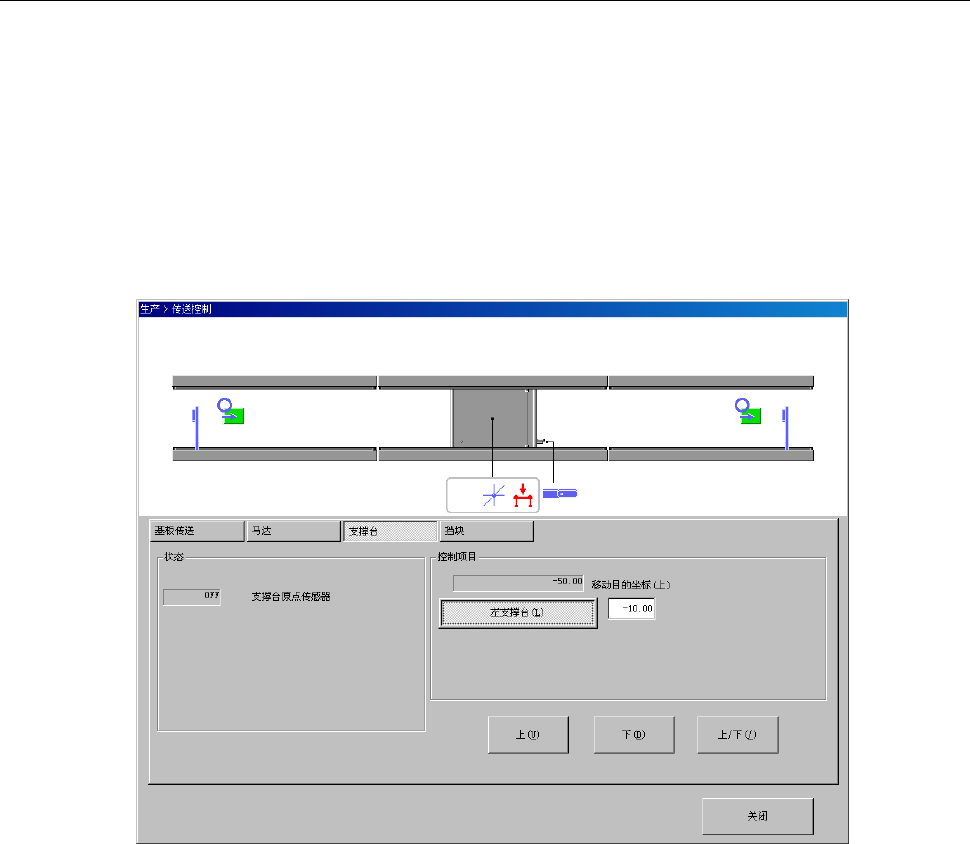

(1) 请从菜单栏的［生产］菜单选择［支援准备］。
请按［传送控制］按钮。
显示传送控制画面。
第 1 部 基本篇 第 2 章 生产
2-30

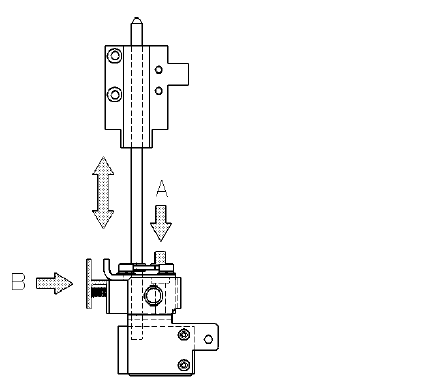

(2) 降下定心销。（基准销选项有效时）
定心销(基准销和从动销)与外形基准块被一体化，固定在支撑台上。
在此状态下，如果支撑台上升，则定心销会碰到基板。
因此，使用外形基准时，请降下定心销，在设定时要使定心销不与基板接触。
<设定方法>
● 降下定心销时→沿箭头方向按Ａ。
● 升起定心销时→沿箭头方向按Ｂ。
(3) 请拧松定心销(从动侧)导块。
转动导块螺栓、支撑台操作手柄，拧松。
