第 1 部 基本篇 第 2 章 生产
2-30
(2) 降下定心销。（基准销选项有效时）
定心销(基准销和从动销)与外形基准块被一体化，固定在支撑台上。
在此状态下，如果支撑台上升，则定心销会碰到基板。
因此，使用外形基准时，请降下定心销，在设定时要使定心销不与基板接触。
<设定方法>
● 降下定心销时→沿箭头方向按Ａ。
● 升起定心销时→沿箭头方向按Ｂ。
(3) 请拧松定心销(从动侧)导块。
转动导块螺栓、支撑台操作手柄，拧松。
第 1 部 基本篇 第 2 章 生产
2-31
(4) 将停止挡块
⑩置于 ON。
选择“挡块”，并按“ON/OFF”。
(5) 将生产基板顶在挡块
⑩上。
基板与挡块接触的部分因有缺口等而不稳定时，请松动挡块底部的螺丝(2根)，用手加以调整。
(6) 请配置支撑销。
请配合生产基板将支撑销⑫配置在支撑台⑬上。如果在QFP等对贴片精度有特别要求的元件
下配置支撑销，可提高贴片精度。
(7) 调整完成后，请点击[传送控制]画面上的[结束]，以退出传送控制。
注意
外形基准位置为程序数据的基板坐标原点(基准位置)。
因此，调整挡块后，必须在
「2-7-1-5 贴片基准位置的调整」中进行
再调整。
基板原点位置可在生产程序中的
「基板数据」(参见第 4 章 4-3-3 基板
数据)中进行变更。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。

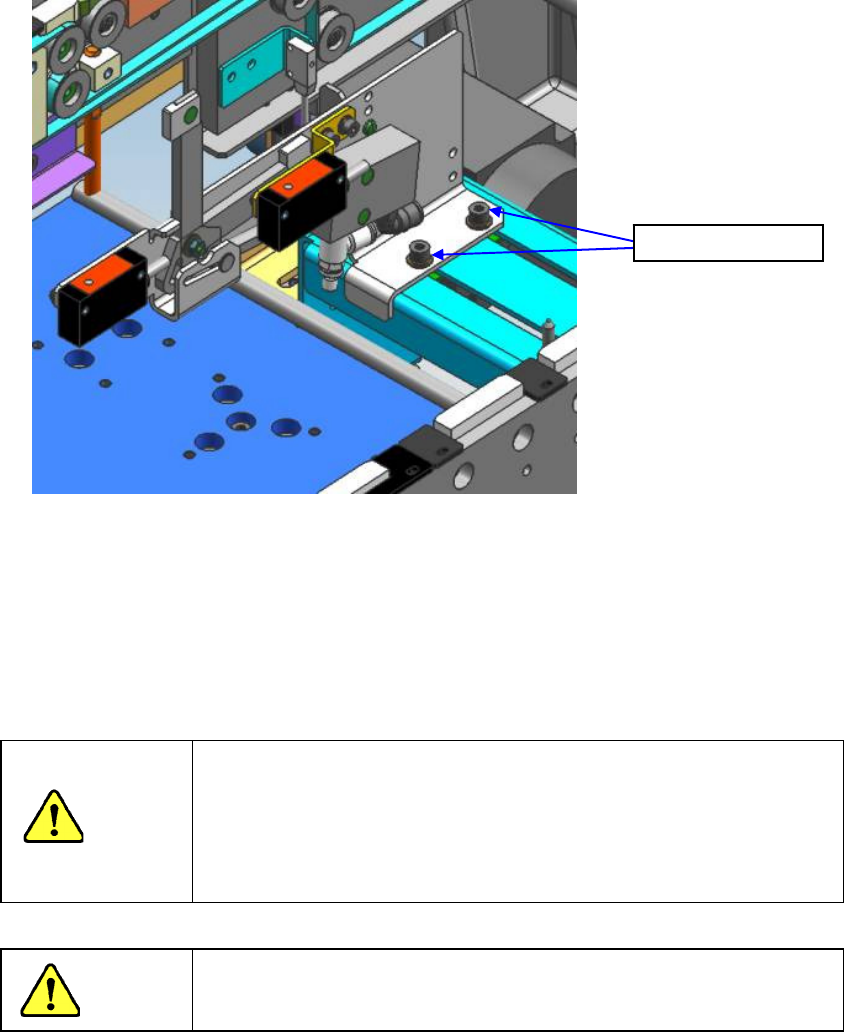

松开 2 根螺栓
第 1 部 基本篇 第 2 章 生产
2-32
2-7-1-4 销基准的调整方法（选项）
定心销包括“基准销”和“从动销”，基板停止侧的销为基准销。
基准销和从动销的调整方法相同，但调整基准销后，需要重新设置「贴片基准位置」
(请参见「2-7-1-5 贴片基准位置的调整」)。
一般的基板从端点到基准销中心的距离 X、Y 都是 5mm。
因此，要调整时只把从动销向 X 方向移动就可。
<步骤>
①
请从菜单栏［生产］选择［支援准备］。
按下［传送控制］按钮。

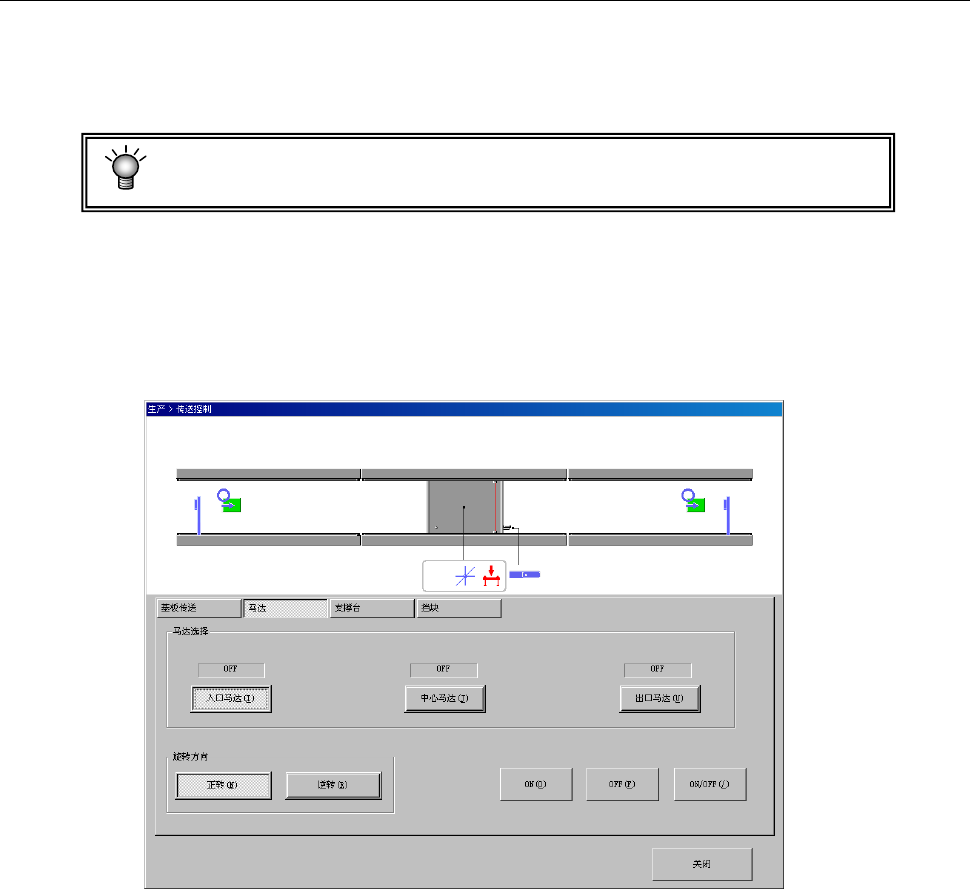

显示传送控制画面如下：
※ 「传送控制」的操作方法
a)从［马达］、［支撑台］、［挡块］各个选项卡画面选择移动部位。
b)边按动［ON／OFF］按钮控制动作，边进行调整。
●选择［支撑台］时，可以指定［移动位置坐标］（支撑台上升时的高度）。
