第 1 部 基本篇 第 2 章 生产
2-35
2-7-1-5 贴片基准位置的调整
调整了外形基准、销基准时，必须对下列贴片基准位置进行重新设定。
(1)外形基准：停止挡销、基准轨道
(2)销基准 ：基准销、从动销
根据读入的生产程序（基板数据的基本设定中的定位），自动切换基板固定方式（外形基准或销基准）。
＜步骤＞
①请从菜单栏的［生产］菜单选择［支援准备］。
请按下［贴片基准示教］按钮。

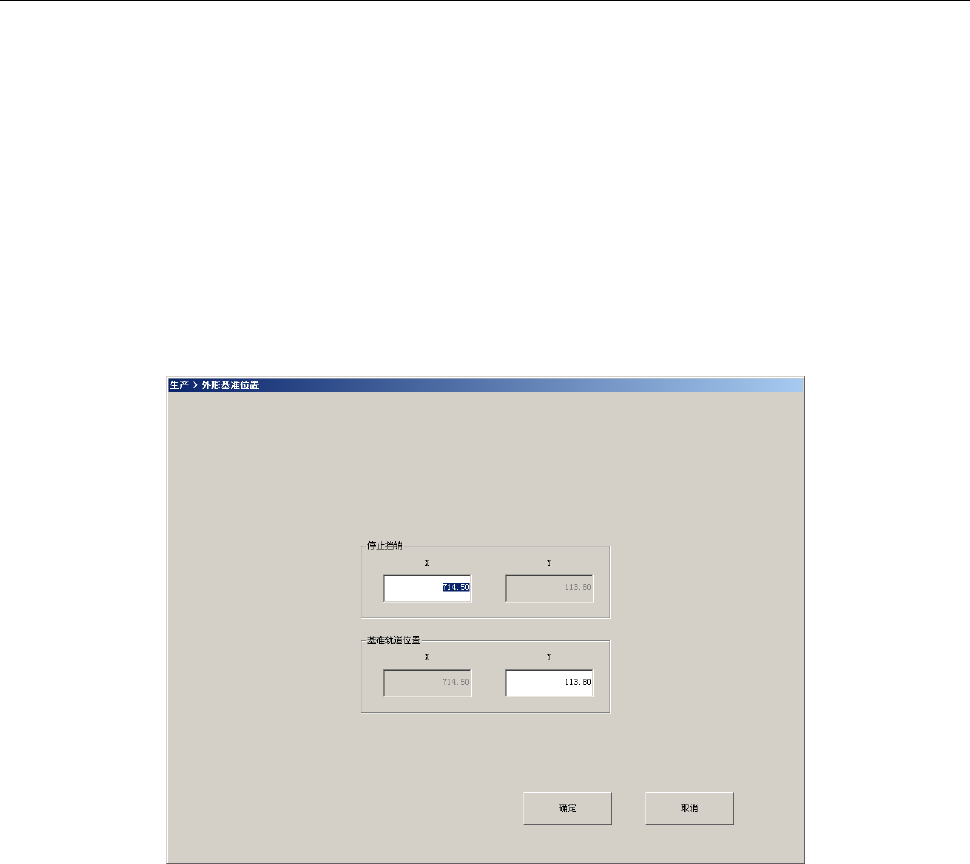

显示下列贴片基准位置画面。
* 贴片基准位置的设定详见「8-4-3 基准销的位置」或「8-4-4 外形基准的位置」。
第 1 部 基本篇 第 2 章 生产
2-36
2-7-1-6 其他调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输入基
板传送传感器延迟时间。
此外，在使用异形基板等时，可以更改挡块⑩和基板检出传感器的位置（Y方向）。
(1)基板传送传感器的延迟时间
<设置步骤>
1) 请选择「生产程序－基板数据」或「机器设置」中的“基板传送设定”。
2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见8-4-11 基板传送)
如果基板检测传感器的位
置不会刮到基板缺口处时，
则无需输入延迟时间。
(2) 挡块
当基板前端有缺口使得基板定心不稳时，请移动挡块。
移动方法请参照「2-7-1-3 外形基准的调整方法⑤」。
挡块组件移动后，请重新设定「机器设置」中的“外形基准位置”。

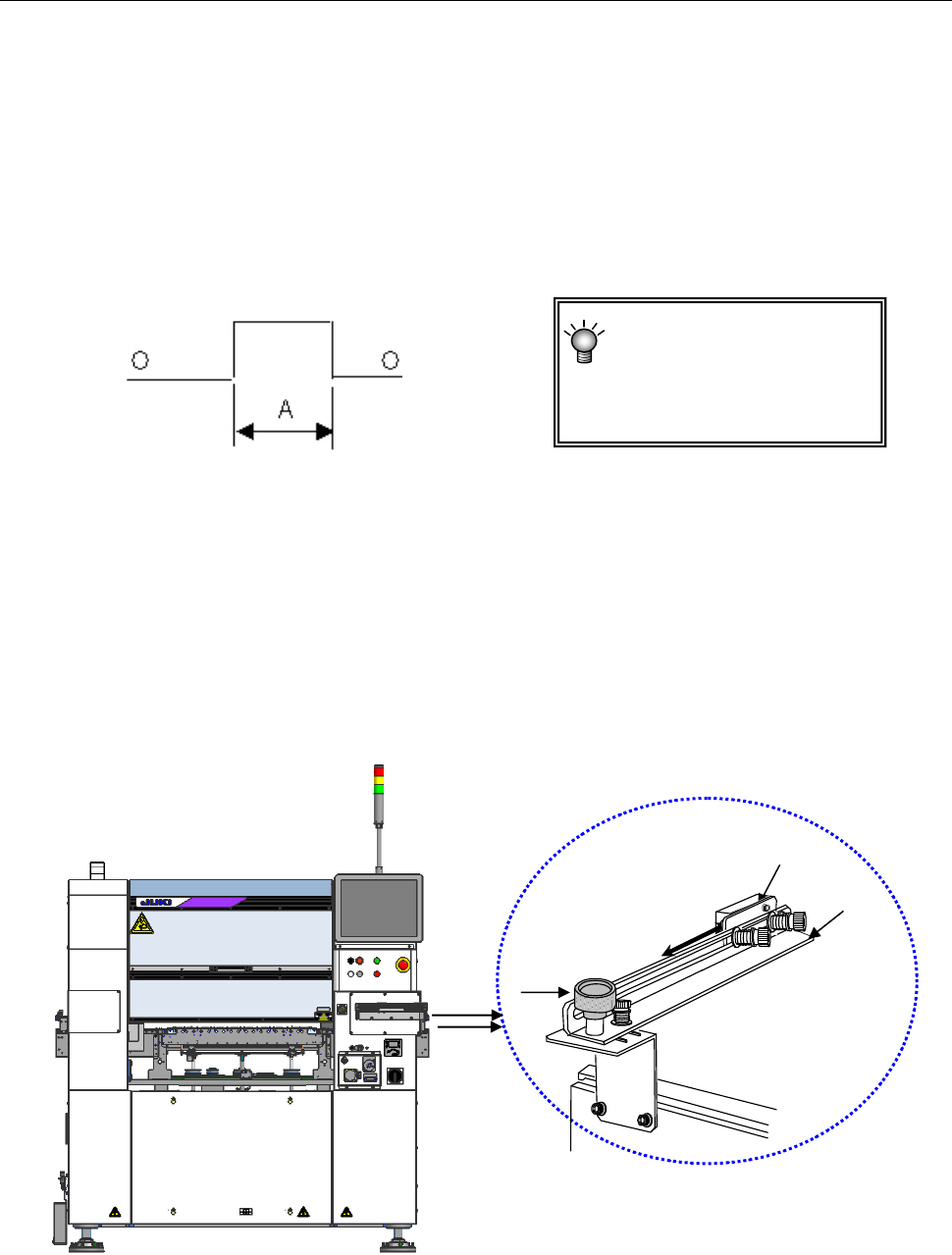

(3) 基板检测传感器
<位置变更步骤>
1) 请拧松固定传感器架③
的螺栓钮④，沿着长孔向 A 方向移动。
2) 调整后请再把螺栓钮④拧紧。
3) 请确认手动控制的传送系统、或程序编辑中的传送是否安装基板。
要改变IN传感器①和OUT传感器②在B方向的检测位置，需要改变传感器架③的安装。
A:缺口长度
① ②
B
③
④
第 1 部 基本篇 第 2 章 生产
2-37
2-7-2 元件供给部分的准备
请在统一更换台车、或固定的供料器台架上安装供料器。
安装后，请进行吸取跟踪。
＜步骤＞
① 请从菜单栏的［生产］菜单选择［支援准备］。
请按下［供料器设置］按钮。
显示以下的供料器设置画面。
