第 1 部 基本篇 第 2 章 生产
2-55
DTS 有效托盘
(不间断生产)
DTS 无效托盘
(不间断生产)
5
最差供料器
以▲显示吸取率最差的或者吸取错误多（在操作选项“最差供料器显
示方法”选择）的最差的 3 个供料器。
6
生产状态
显示生产状态。
同时吸取不成功时，显示为「同时吸取失败」。
第 1 部 基本篇 第 2 章 生产
2-56

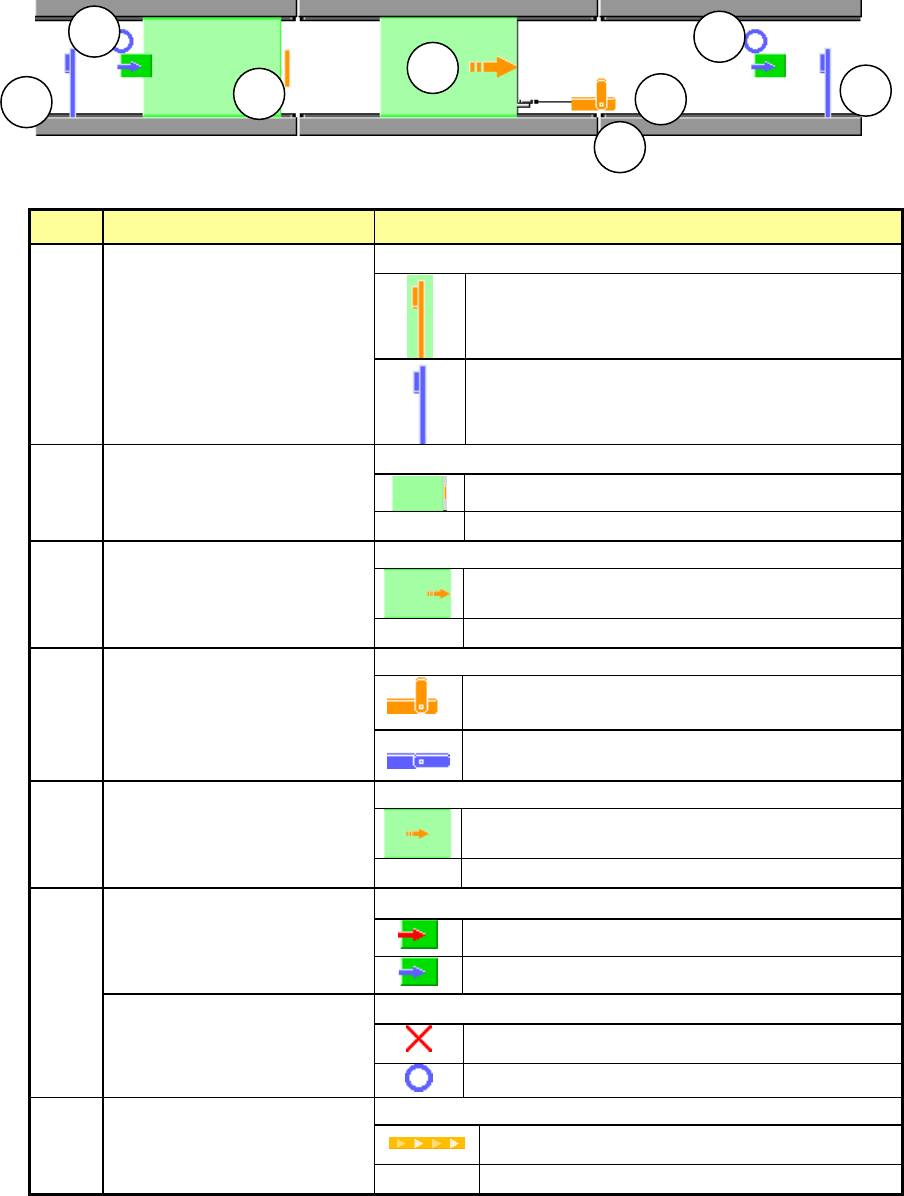

(3) 传送信息（例：传送方向 左→右、前面基准）
1)显示
以图示符号显示传送状态。
2)图示符号的说明
No 项目 显示
1
In、Out 传感器
1-1: In 传感器
1-2: Out 传感器
显示 In、Out 传感器的状态。
打开状态
关闭状态
2 等待传感器
显示等待传感器的状态。
打开状态
无显示 关闭状态
3
停止传感器
显示停止传感器的状态。
打开状态
无显示 关闭状态
4
停止挡销
显示停止挡销的状态。
打开状态
关闭状态
5
C-OUT 传感器
显示 C-OUT 传感器的状态。
打开状态
无显示 关闭状态
6
准备进/出（Ready In／Out）
6-1:出 Out
6-2:进 In
显示准备进/出（Ready In／Out）信号的状态。
打开状态
关闭状态
Board available in／out
6-1: 进
6-2: 出
显示 Board available in／out 的状态。
打开状态
关闭状态
7
传送马达状态
进、中、出
显示传送马达的状态。
工作中
无显示
静止中
1-1
1-2
2
3
4
6-1
6-2
7
第 1 部 基本篇 第 2 章 生产
2-57

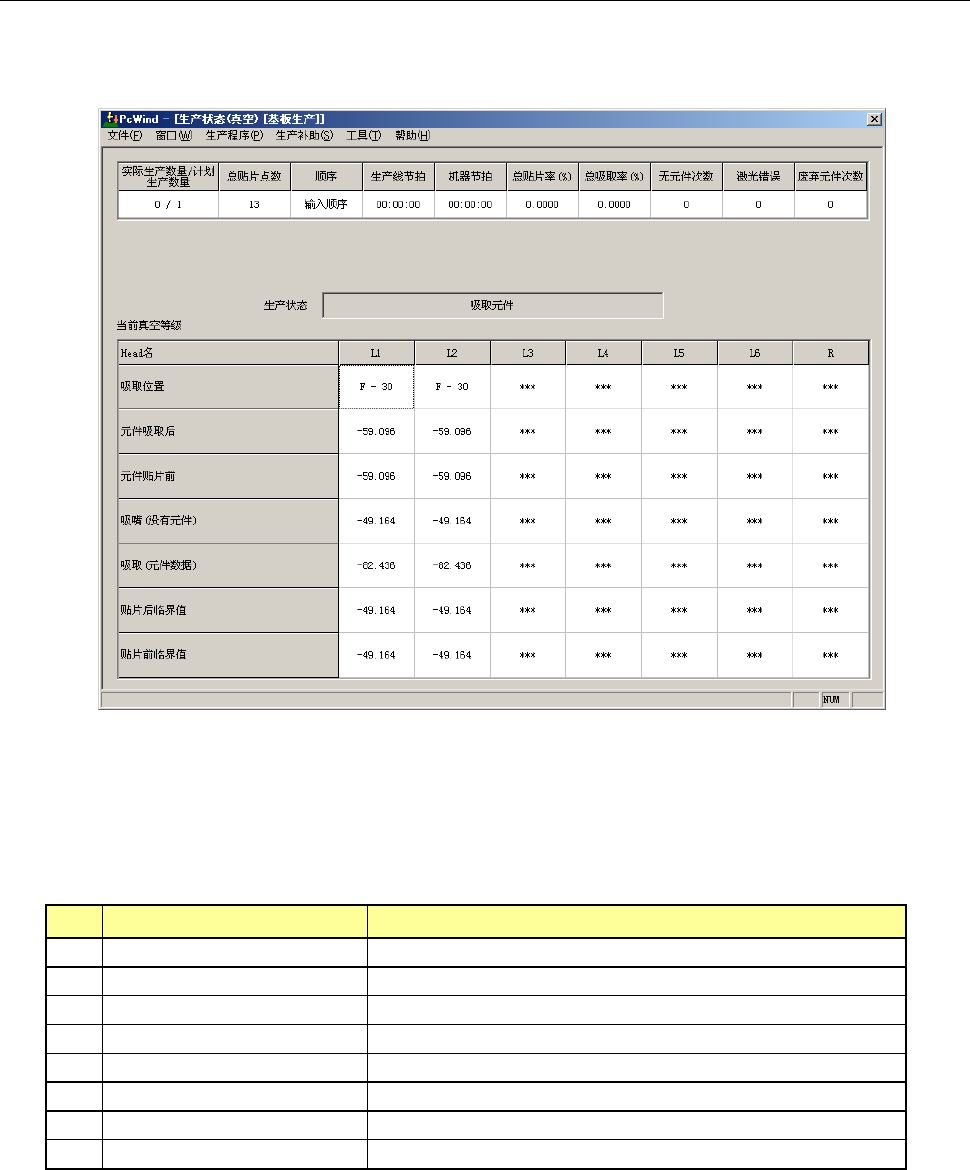

2-8-3-3 生产状态（真空）
选择窗口-生产状态(真空)，即显示生产状态(真空)画面。
显示生产中的各时机的真空等级。画面显示示例如下。
1)生产信息、生产状态项目
与生产状态(动作)的项目相同。详情请参见「2-8-3-1 生产状态(动作)」。
2)真空等级项目
显示各个 Head 的各时机真空等级。
No.
项目 内容
1
Head 名 显示各项目的 Head 编号。
2
吸取位置 显示元件吸取中，或正在移动到吸取位置。
3
元件吸取后 显示 Head 吸取元件后当前的真空级别。
4
元件贴片前 显示 Head 贴片元件前当前的真空级别。
5
吸嘴(安装时)(没有元件) 显示 Head 吸嘴贴片时（无元件）当前的真空级别。
6
吸取（元件时）（元件数据） 用于贴片时判断 Head 有无元件的真空圧力的阈值。
7 贴片后临界值 用于元件吸取时判断 Head 上有无元件的真空压力阈值。
8 贴片前临界值 用于贴装元件时判断 Head 上有无元件的真空压力阈值。
点击菜单栏的「窗口」/「清除生产管理信息」，可清除生产信息的总贴装率及总吸取率。
另外，读入文件时，总贴装率及总吸取率会被清除。
