第 1 部基本篇第 2 章生产

2-81

(4) 补满

按下[补满]按钮后，会补满指定的供应元件。

补满后，把元件剩余元件数设定为初始值，解除警告。

项目内容

全供应将在机器设定的所有元件补满。

供应设备把显示的供应设备选择的元件补满。

选择供应将在供应元件列表中选择的元件补满。

(5) [确认]／[取消]按钮

项目内容

确定更新变更内容，结束元件数设置画面。返回原来的画面。

取消放弃变更内容，结束元件数设置画面。返回原来的画面。

第 1 部基本篇第 2 章生产

2-82

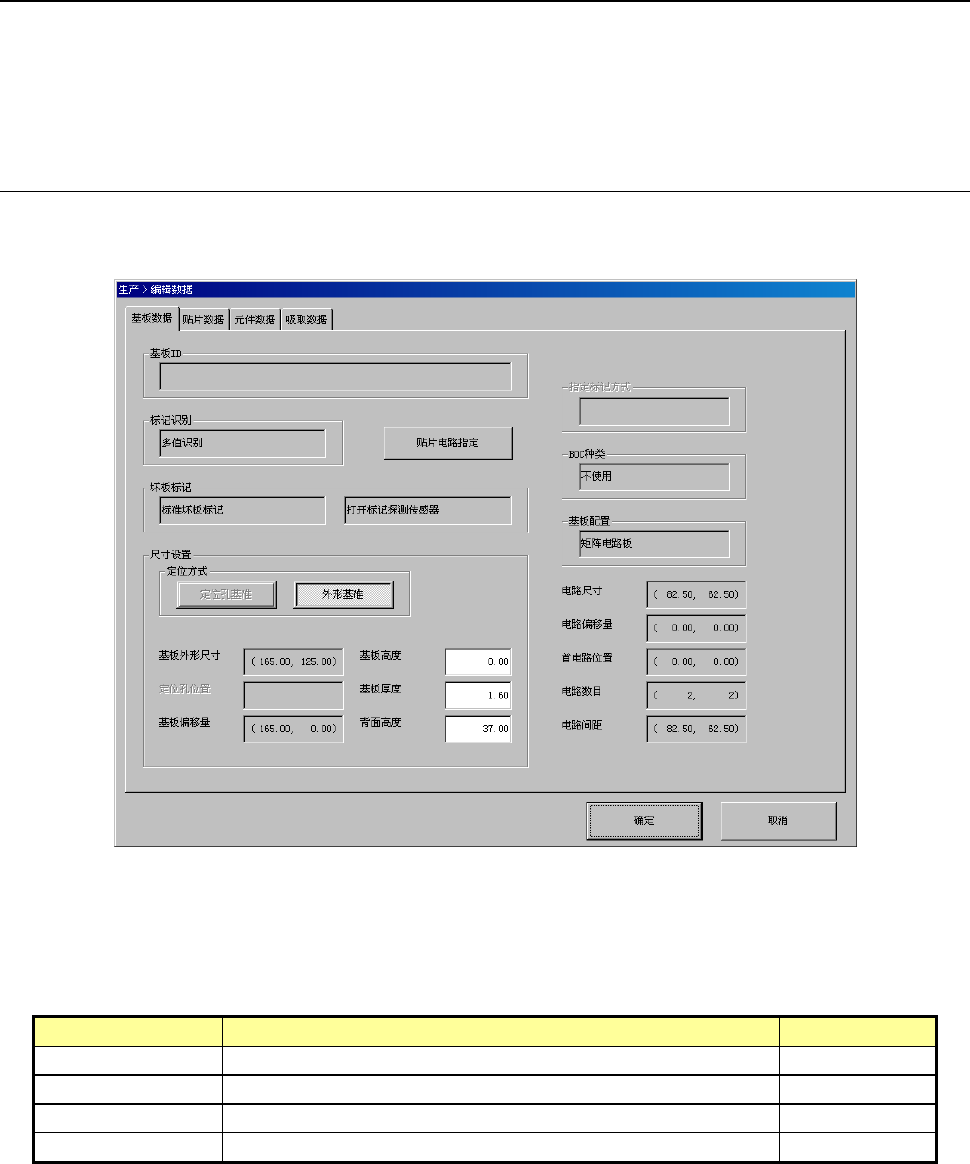

2-11-2 编辑数据（变更数据）

选择主画面的[生产程序]-[编辑数据（变更数据）]，或按重试列表的「数据设定」组的「编辑数据（变

更数据）」按钮，即显示此画面。

生产中发生激光识别错误等时，可从生产画面中对「基板数据」、「贴片数据」、「元件数据」、「吸取

数据」进行检查、编辑。

2-11-2-1 基板数据

选择画面上部的「基板数据」选项卡。

(1) 基本设置

画面左上角的项目为基本设置内容。

项目内容用户级别

基板 ID 显示针对基板的注释。

－

标记识别选择标记识别的图像层次。

－

贴片电路指定启动贴片电路指定画面。详细情况请参见（4）。

－

坏板标记显示坏板标记的种类和检测出的类型。

－

第 1 部基本篇第 2 章生产

2-83

(2) 设置尺寸

项目内容用户级别

定位方式选择传送路上的基板的固定方法。程序员

基板外形尺寸显示基板的外形尺寸。

－

定位孔位置显示定位孔的位置。

－

基板偏移量显示基板布局的偏移量。

－

基板高度输入基板的高度。程序员

基板厚度输入基板的厚度。程序员

背面高度输入基板背面的高度。程序员

(3) 基板面

是尺寸设置上的基板面的设置内容。

项目内容用户级别

指定标记方式使用多个基准电路时，设定 BOC 标记是在基准电路共同

使用，还是在各基准电路使用。

BOC 种类显示 BOC 标记的种类。

(不使用、基板标记、电路标记)

基板配置显示基板上的电路构成。(单板基板、矩阵电板、…)

电路尺寸显示电路的外形尺寸。

电路偏移量显示电路布局的偏移。

首电路位置显示首电路的基板位置。

电路数目显示基板上的电路数。

电路间距显示电路和电路之间的距离。
