第 1 部 基本篇 第 2 章 生产
2-110
(2) 显示吸取位置校正条件
1)对象元件
显示进行吸取位置校正的吸取位置、元件名称。
项目 内容
吸取位置 显示进行吸取位置校正的吸取位置。
元件名 显示进行吸取位置校正的元件名。
2)输送方法
对吸取位置校正时的吸取跟踪的输送方法进行设置。
项目 内容
自动输送 进行吸取位置校正后，在该位置只停留一定时间，然后自动向下一位置移动。
自动输送间隔 选择自动输送时，指定暂停的时间。
手动输送 进行吸取位置修正后暂停。由操作员输入，移动到下一个点。
3)[确定]按钮、[取消]按钮
按下[确认]按钮，则执行吸取跟踪，执行吸取位置的校正。在下一项记述详细内容。
按下[取消]按钮，则结束吸取位置校正。
第 1 部 基本篇 第 2 章 生产
2-111
(3) 执行

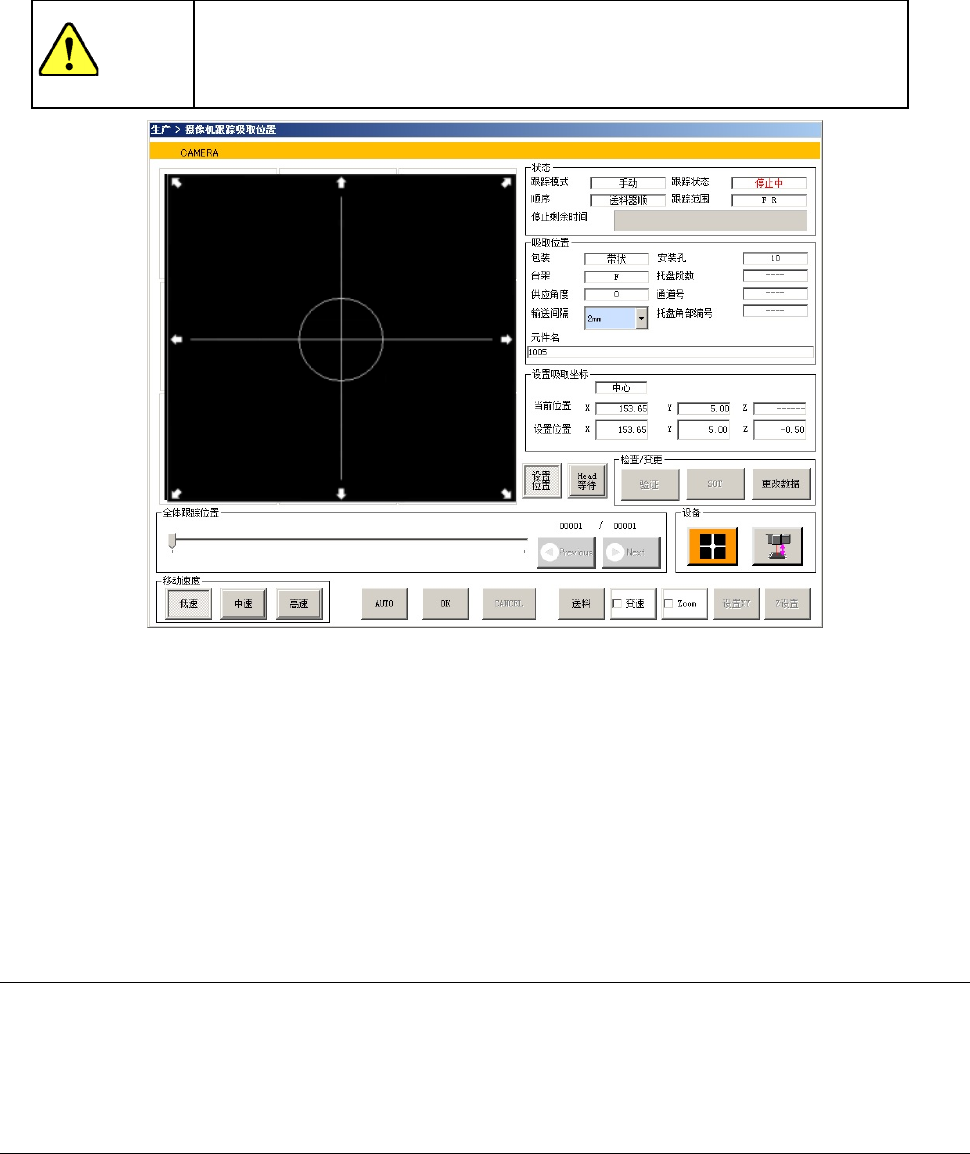

按[确定]按钮开始吸取位置的校正后，显示吸取位置摄像机跟踪画面。
显示内容的详情请参见「第 4 章 制作生产程序」的「4-5-4-7-2 吸取位置／吸取高度」及「2-14-6
摄像机跟踪吸取位置」。
注意
若尚未进行过供料器台架识别(在返回原点后，升起或降下台架后)，在吸取
位置移动前，会自动进行供料器台架识别。在进行供料器识别时，由于 Head
会横越供应装置的上方，因此请勿将手、脸靠近或伸入装置中。
1) 输送方法为自动输送时
在贴片动作前摄像机移动到最初的吸取点，在画面显示监视图像。
在该位置停留自动输送间隔指定的时间后，自动地移动到下一个吸取点。
要结束吸取位置修正的自动传送时，按操作面板的<STOP>开关。
暂停时停在该吸取位置；移动中停在下一个吸取位置。
2) 输送方法为手动输送时
在最初的吸取位置进行吸取位置校正后，结束。
在吸取位置校正时如再次按下<START>开关，则进行下一吸取位置的修正。
2-11-4-4 吸取跟踪中的示教
如若前项跟踪位置和实际位置不一致，也可进行吸取位置的示教。
坐标示教时，请按触摸屏的图像上下左右变更位置。确定坐标位置后，即可变更设定数据（吸取数据）。
若是自动示教对象元件，通过内腔识别自动示教。
2-11-4-5 吸取位置的示教
在显示重试列表(供应装置)的状态下，选择要进行吸取位置示教的供应装置，按功能栏的[示教]按钮，
也可进行吸取位置的示教。
第 1 部 基本篇 第 2 章 生产
2-112
2-12 生产辅助
在生产动作执行前进行各种确认动作。
2-12-1 支援准备
2-12-1-1 概要

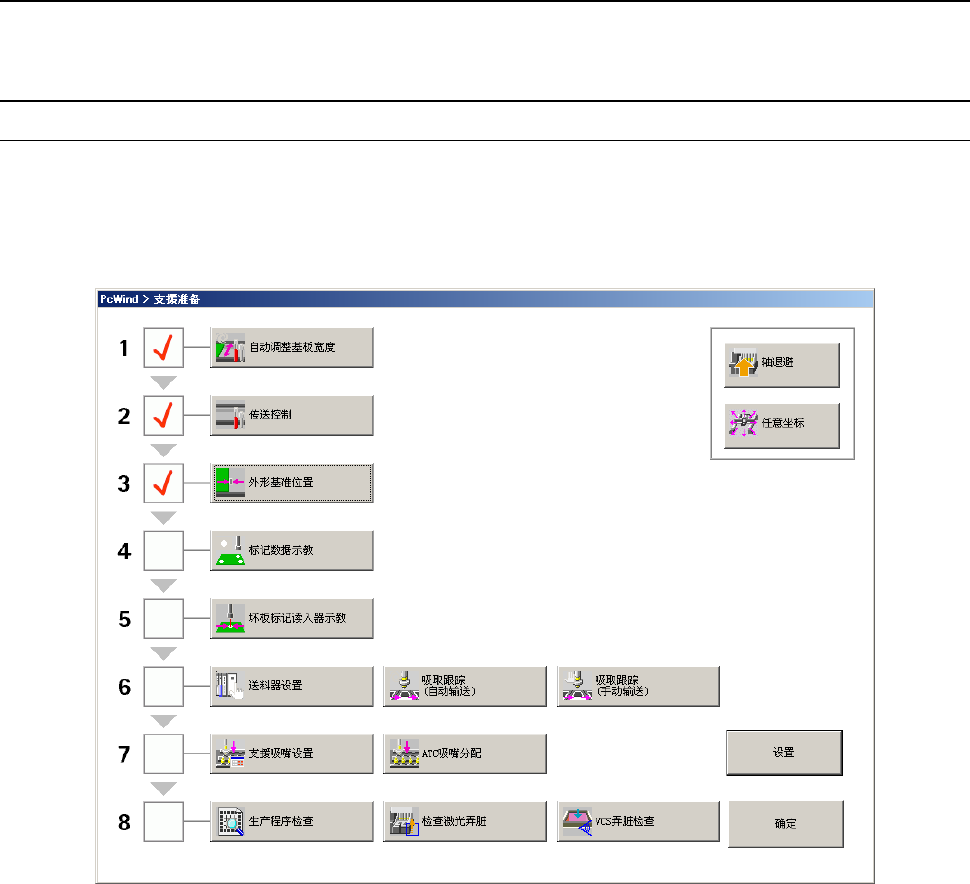

从生产菜单选择[生产辅助]－[支援准备]，则显示支援准备画面。
支援准备，是通过选择操作生产画面的菜单，对各项生产准备阶段的工作进行确认、调整，以提高效
率的功能。
