2-12-5-3 单独检查

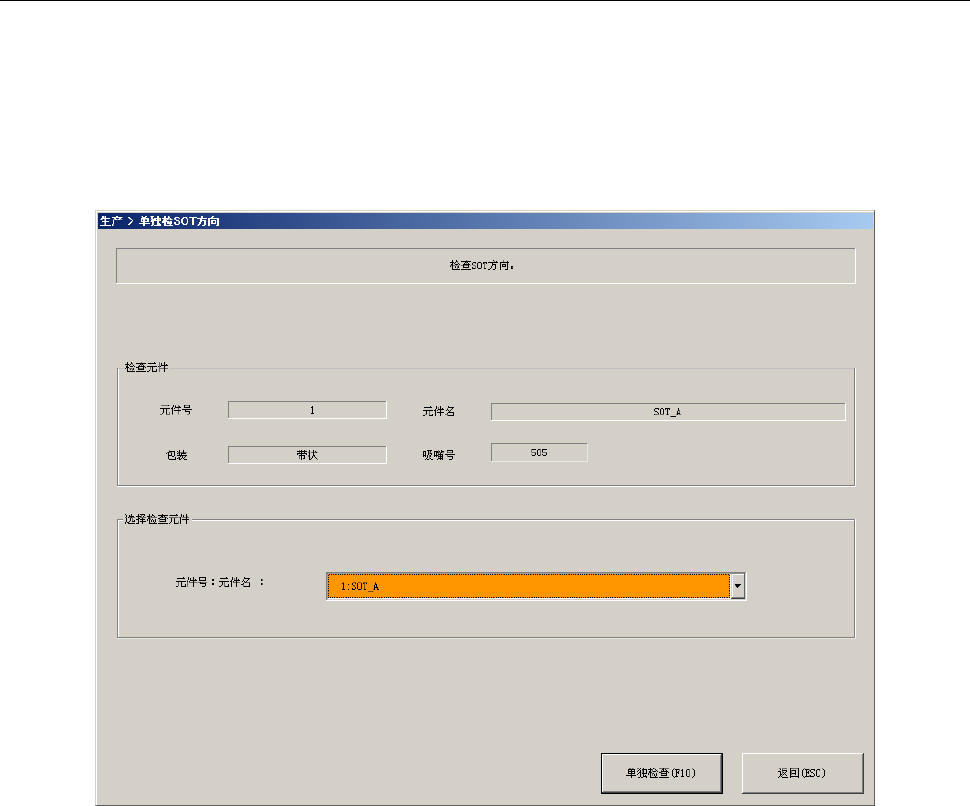

(1) 选择元件
画面上显示元件的内容。三端子 SOT 或通用图像元件一览显示于元件名的组合框内，
在此选择要执行检查的元件。
按下[返回]按钮时，装有吸嘴时则会退回吸嘴，返回原来的画面。
若按下[单独检查(F10)]按钮，则显示下一项的画面。
1)检查元件、选择检查元件
显示元件的内容。
元件名的组合框内显示 SOT/元件方向检查对象元件一览，在此选择要执行检查的元件。
第 1 部 基本篇 第 2 章 生产
2-142

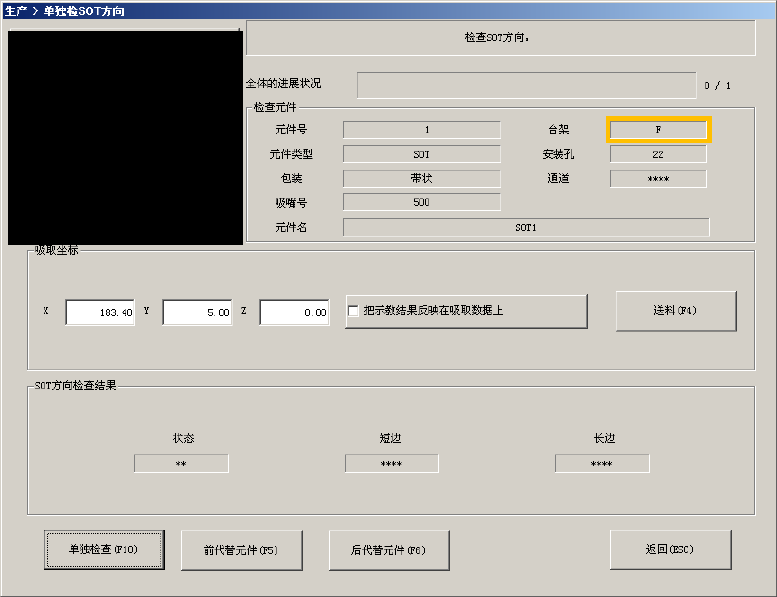

(2) 执行检查
OCC 移动到吸取位置。
1)全体的进展状况
用进度条显示当前的进展状况。
2)检查元件
显示元件的内容。
3)吸取坐标
显示吸取对象元件的吸取位置的内容。也可把吸取位置改为“前代替元件”及“后代替元件”的位
置。
也可进行示教，选中“把示教结果反映在吸取数据上”时，示教坐标将反映在吸取数据上。
未选中时，此次坐标仅适用于本次。
要示教XY坐标时，把焦点对准XY编辑框中之一，再按下功能栏的[示教]按钮。
要进行Z轴的示教时，把焦点对准Z编辑框，再按下功能栏的[示教]按钮。
● [送料]按钮
顶推一次供料器，送出元件(32mm的纸粘着带除外)。
● 把示教结果反映在吸取数据上
选择是否将示教的结果反映在吸取数据上。
不选中时，坐标仅适用于此次吸取。
第 1 部 基本篇 第 2 章 生产
2-143
4) SOT/元件方向检查结果
1）SOT方向检查
在长宽尺寸上显示识别的元件尺寸。
在“状态”栏中显示检查后识别方向是“OK”或“NG”。
图像识别失败时，则显示检查错误。
2）通用图像元件方向检查
在长宽尺寸上不显示元件尺寸。
检查后，在“状态”栏显示检查结果识别方向是“OK”或“NG”。
图像识别失败时，则显示检查错误。
5）[单独检查]按钮
对指定元件执行单独的 SOT/元件方向检查。
注意
按下「单独检查」后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下「单独检查」前，请务必确认无人在进行设备内部的作业。
在按下「单独检查」前，请确认装置附近没有会受到人身伤害的人。
在按下「单独检查」前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
6）[前代替元件]／[后代替元件]按钮
变更检查对象元件。
