第 1 部 基本篇 第 2 章 生产 2-164 2-14-2-5 检查重夹 在重夹位置按 <ST AR T> 开关，为继续生产进行检查。 (1) 前次结束时与本次生产时，若是生产条件的顺序（输入顺序与优化顺序）不同时，会显示提示， 要求确认变更顺序。 按［是］按钮后，开始继续生产。 按［否］按钮后，返回重夹画面。 (2) 在可继续生产的状态下，选择不继续生产时，会显示提示，要求确认是否删除继续生产文件。 按［是］按钮，为删…
第 1 部 基本篇 第 2 章 生产
2-163
继续生产 生产动作 传送通道信息 继续生产数据 执行动作
进行
重夹
有基板 有基板 ②
没有基板 不可选择
没有信息 ③ ※注意 1
没有基板 － ①、错误
基板传人 有基板
有基板 不可选择
没有基板 ⑤
没有信息 ⑥ ※注意 2
没有基板 － ①
不进行 重夹 有基板 有基板 不可选择（继续生产）
③（生产再开）
※条件 1
没有基板 ③ ※注意 1
没有信息 ③ ※注意 1
没有基板 － ①、错误
搬入基板 有基板 有基板 ⑥ ※注意 2
没有基板 ⑥ ※注意 2
没有信息 ⑥ ※注意 2
没有基板 － ①
无数据 重夹 有基板 有基板 ②
没有基板 不可选择
没有信息 ③ ※注意 1
没有基板 有基板 ④、错误
没有基板 ①、错误
没有信息 通常生产
搬入基板 有基板 有基板 不可选择
没有基板 ⑤
没有信息 ⑥ ※注意 2
没有基板 有基板 ①
没有基板 ①
没有信息 通常生产
注意
注意 1：此种情况下的重夹，因无生产中断时的传送通道信息，
所以重夹后的生产可能出现缺件/误贴片，需要格外注意。
注意 2：此种情况下搬出的基板，因无生产中断时的传送通道信息，
视为传送通道上有上次生产的基板进行动作。
所以搬出的基板容易出现缺件，需要格外注意。
条件 1：继续生产时不能选择[不继续生产]和[重夹]。
在重开生产时可以选择，但在此种情况下属于无生产中断时的信息的动作，
所以实行后的动作将为“注意 1”的内容。
第 1 部 基本篇 第 2 章 生产
2-164
2-14-2-5 检查重夹
在重夹位置按<START>开关，为继续生产进行检查。
(1) 前次结束时与本次生产时，若是生产条件的顺序（输入顺序与优化顺序）不同时，会显示提示，
要求确认变更顺序。
按［是］按钮后，开始继续生产。
按［否］按钮后，返回重夹画面。
(2) 在可继续生产的状态下，选择不继续生产时，会显示提示，要求确认是否删除继续生产文件。
按［是］按钮，为删除“继续生产文件”。该“继续生产”不能进行。
按［否］按钮，为不删除“继续生产文件”。
但是，本次生产中断时，“继续生产文件”会被覆盖。
注意
・
在刚刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果按
“不传送基板的生产”重新开始生产时，由于对生产中断时传送通路的状态
不明确，有可能造成缺件或误贴片。
・
在“不传送基板的生产”中重新夹紧基板时，如果基板过重，重新夹紧可能
失败。（基板尺寸过大或上面已经贴装了大量元件时）
第 1 部 基本篇 第 2 章 生产
2-165
2-14-2-6 重夹的执行信息

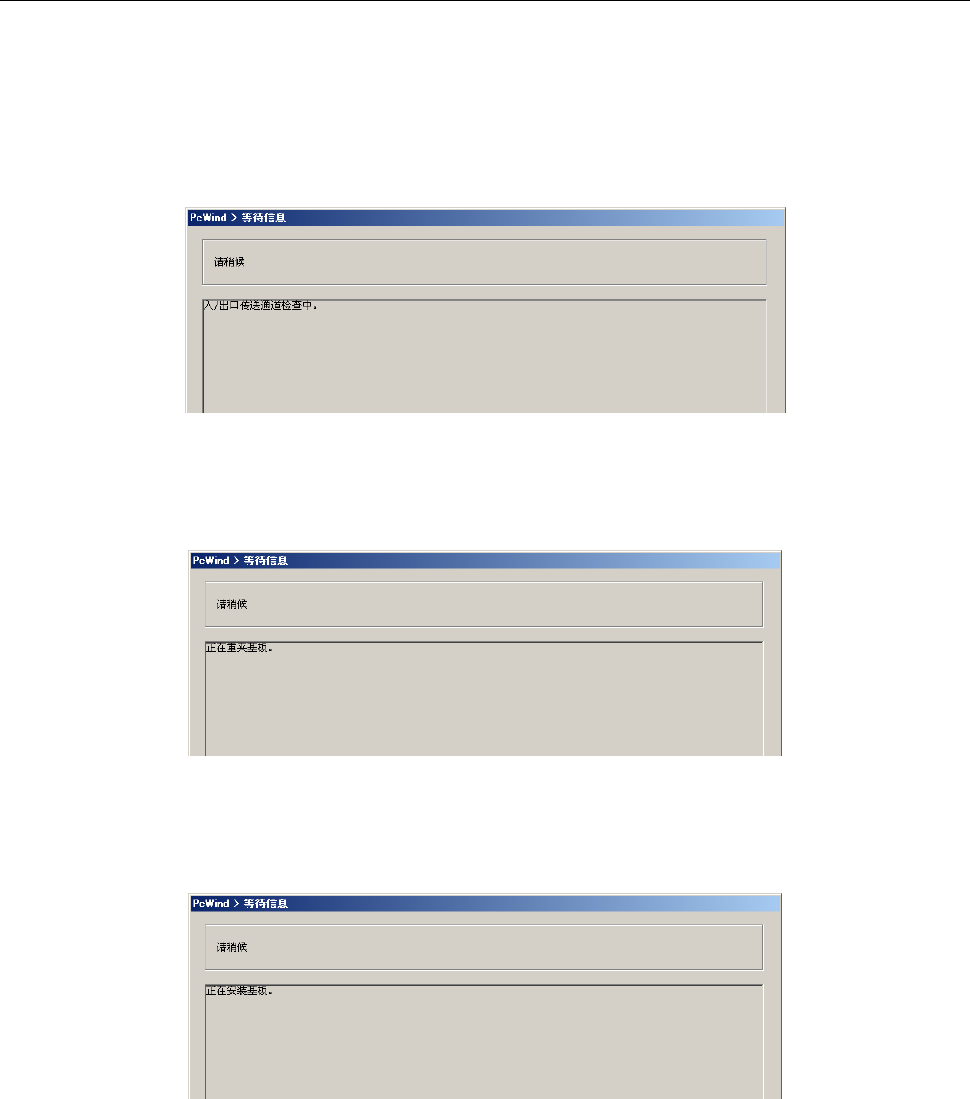

在重夹画面中按下<START>开关开始生产后，会开始进行各项检查。
(1) 在重夹动作或基板搬出动作前，或新建生产前，要检查各传送通道（IN, OUT）上有无基板。
此时，会显示传送通道“检查中”、要求等待的提示信息。
操作选项的［IN/OUT 基板传感器不自动检查］为勾选状态时，此功能无效。
(2) 在重夹画面的生产开始前处理项目中选择［重夹］后，重夹基板时，会显示“重夹中等待”的提
示信息。
(3) 在重夹画面的生产开始前处理项目中，按［基板传送］按钮后，会将钳夹位置上游的基板安装
在可重夹的位置上。此时，会显示“基板安装等待”的提示信息。
