第 1 部 基本篇 第 2 章 生产
2-166

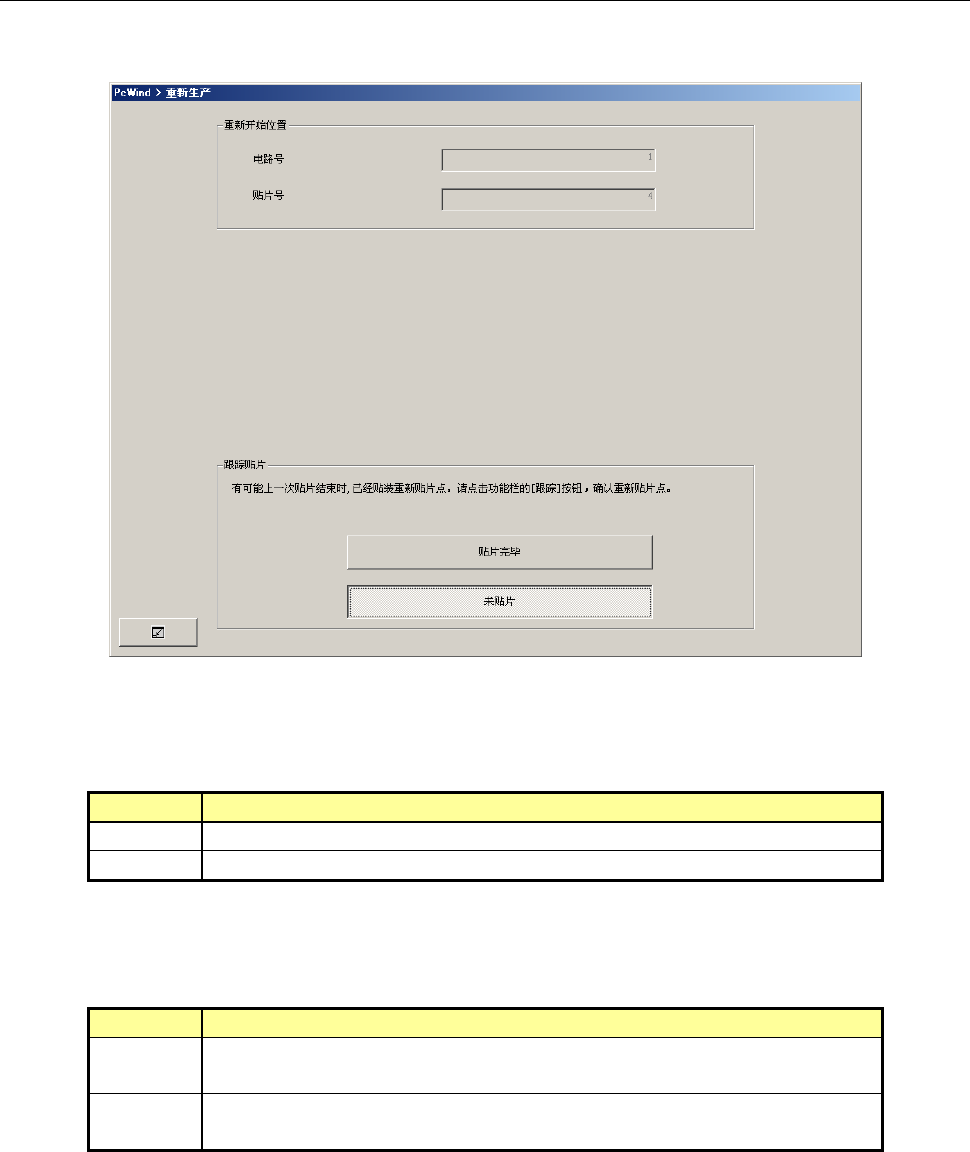

2-14-2-7 重新生产时的贴片跟踪
开始生产后重夹基板完成后，会出现以下画面。
按下功能栏的[跟踪]按钮，则会进行重新开始位置的贴片跟踪，可确认贴片是否已经完成。
(1)重新开始位置
显示开始生产的贴片位置。
项目 内容
电路号 显示生产开始的电路号。
贴片号 显示生产开始的贴片号。
(2)贴片跟踪
确认生产重新开始点是否已经贴片。
项目 内容
贴片完毕
按生产重新开始的贴片点贴片完毕处理。
从重新开始贴片点的下一个贴片点开始贴片。
未贴片
按生产的重新开始贴片点未贴片处理。
从重新开始贴片点开始贴片。
按<START>开关，开始贴片。
按<STOP>开关， 则返回生产通过状态。
第 1 部 基本篇 第 2 章 生产
2-167
2-14-3 归还吸嘴
生产动作中替换吸嘴时，如果 Head（Head）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴画面，询问是把 Head 吸住的吸嘴手动归还、或是自动归还。

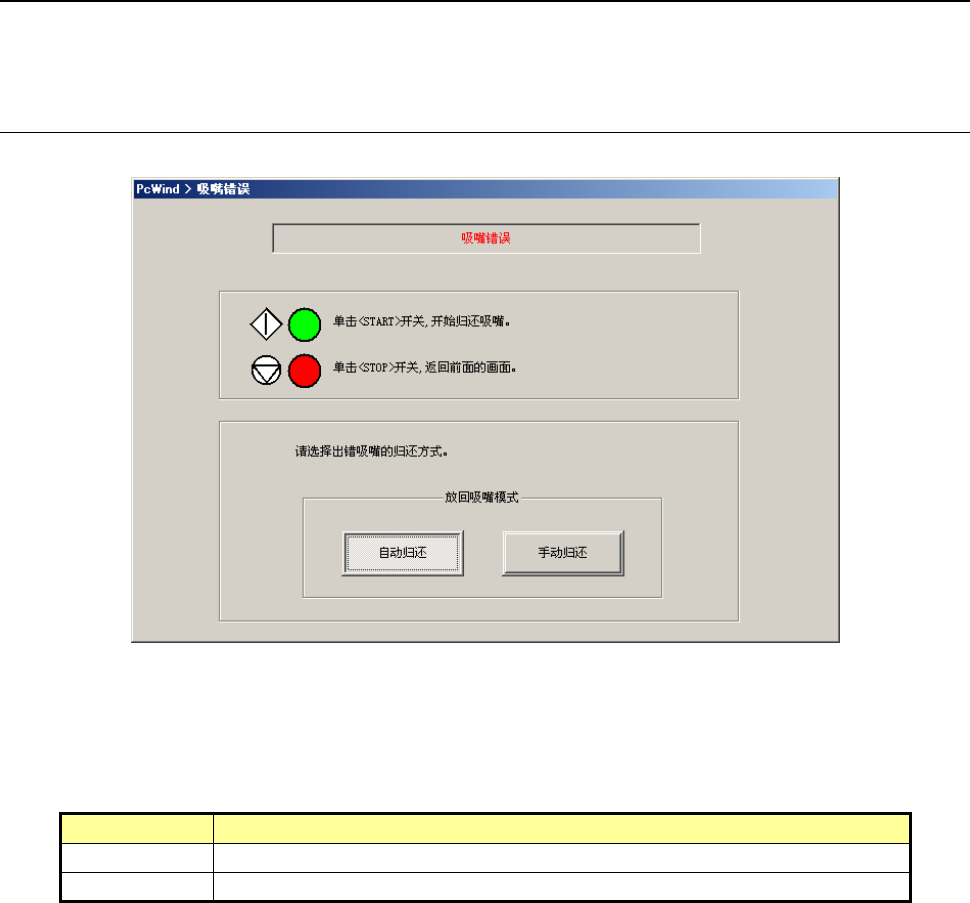

2-14-3-1 归还吸嘴的画面显示
(1)归还吸嘴模式
选择出错吸嘴的归还方式。
项目 内容
手动归还 将 Head 吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还 自动归还安装错误的吸嘴。
(2)<START>开关、<STOP>开关
按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>开关 ：不进行吸嘴归还，返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-168
2-14-3-2 手动归还吸嘴
归还吸嘴方式选择“手动归还”，按动<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到吸
嘴拆卸位置。
吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示对话框，询问“Head 底下有没有供料器等？”
Z 轴下降后，就会显示取下吸嘴的指示对话框。
如果有多个 Head 吸嘴出现吸嘴安装错误，则这些吸嘴将重复同样的处理。
按[确定]按钮后，如其他 Head 也有吸嘴安装错误，请进行同样的处理。
全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到 Z 轴退避位置。
2-14-3-3 自动归还吸嘴
“归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。
全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到 Z 轴退避位置。
2-14-3-4 归还吸嘴后的操作
生产异常终止后进行归还吸嘴时，变成生产“通过”状态。
生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。
