第 1 部基本篇第 2 章生产 2-201 2-15-12 循环停止按控制面板上的＜ CYCLE ＞开关，开关变亮时即进入循环停止模式。循环停止模式，生产中在基板贴片结束时，搬出基板，结束生产。此种方式，视为正常的结束生产。在循环停止模式中，再次按＜ CYCLE ＞开关时，循环停止模式即被解除。在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指定。项目内容不搬出基板对所…

第 1 部基本篇第 2 章生产

2-200

2-15-11 生产开始时的检查

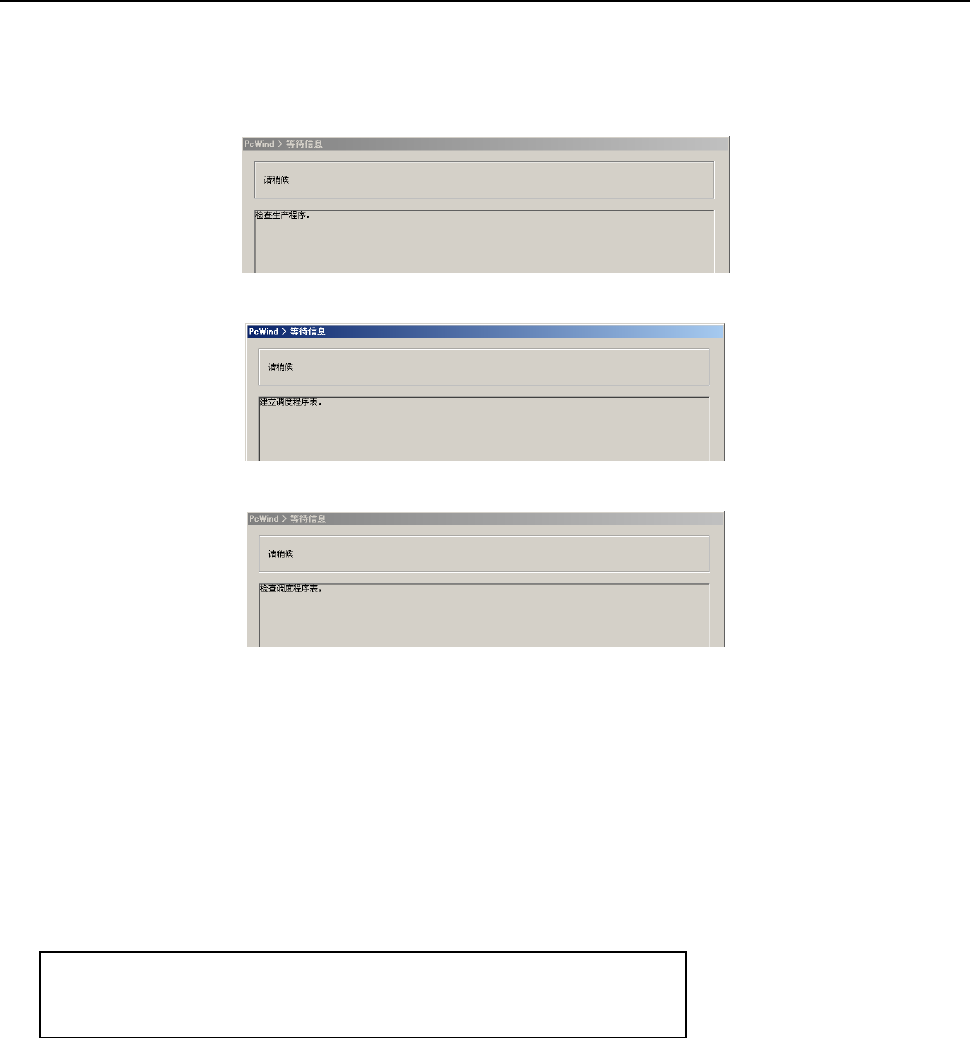

为了开始生产，按控制面板的＜START＞开关后，由于要判断可否开始生产，会进行生产程序检查、

建立主调度程序、检查主调度程序。

・

检查生产程序

・

建立调度程序表

・

检查调度程序表

生产程序检查的结果、发生警告时，会列表显示警告的内容。（最多 100 条）

「生产程序未完成」错误或警告的合计条数达到 100 条时，会立刻中断检查并列表显示内容。

检测到错误或警告达到 100 条时，不能开始生产。

如果没有错误，而且警告不足 100 条时，通过再次按＜START＞开关，即可开始生产。

错误或警告的列表显示的形式如下。

数据名, 错误提示信息

（例）元件,指定的吸嘴 (500) 尚未安装

第 1 部基本篇第 2 章生产

2-201

2-15-12 循环停止

按控制面板上的＜CYCLE＞开关，开关变亮时即进入循环停止模式。

循环停止模式，生产中在基板贴片结束时，搬出基板，结束生产。

此种方式，视为正常的结束生产。

在循环停止模式中，再次按＜CYCLE＞开关时，循环停止模式即被解除。

在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指

定。

项目内容

不搬出基板对所有贴片元件进行贴片后，不进行基板搬送，暂停生产。

搬出所有在制基板把现在贴片中的基板全部贴片后，搬出基板，结束生产。

2-15-13 发生元件带回错误

元件贴片后在移动到吸取位置过程中，通过激光检查吸嘴前端，确认是否带回元件。

如果发现有元件被带回，可能出现误贴片，会显示错误提示，生产停止。

点击<确定>，则结束生产动作。发生错误后请确认吸嘴前端上是否有元件被带回。

另外，请确认使用的吸嘴是否磁化、吸嘴前端有无焊锡、吸嘴前端的橡胶是否被溶解等情况。

第 1 部基本篇第 2 章生产

2-202

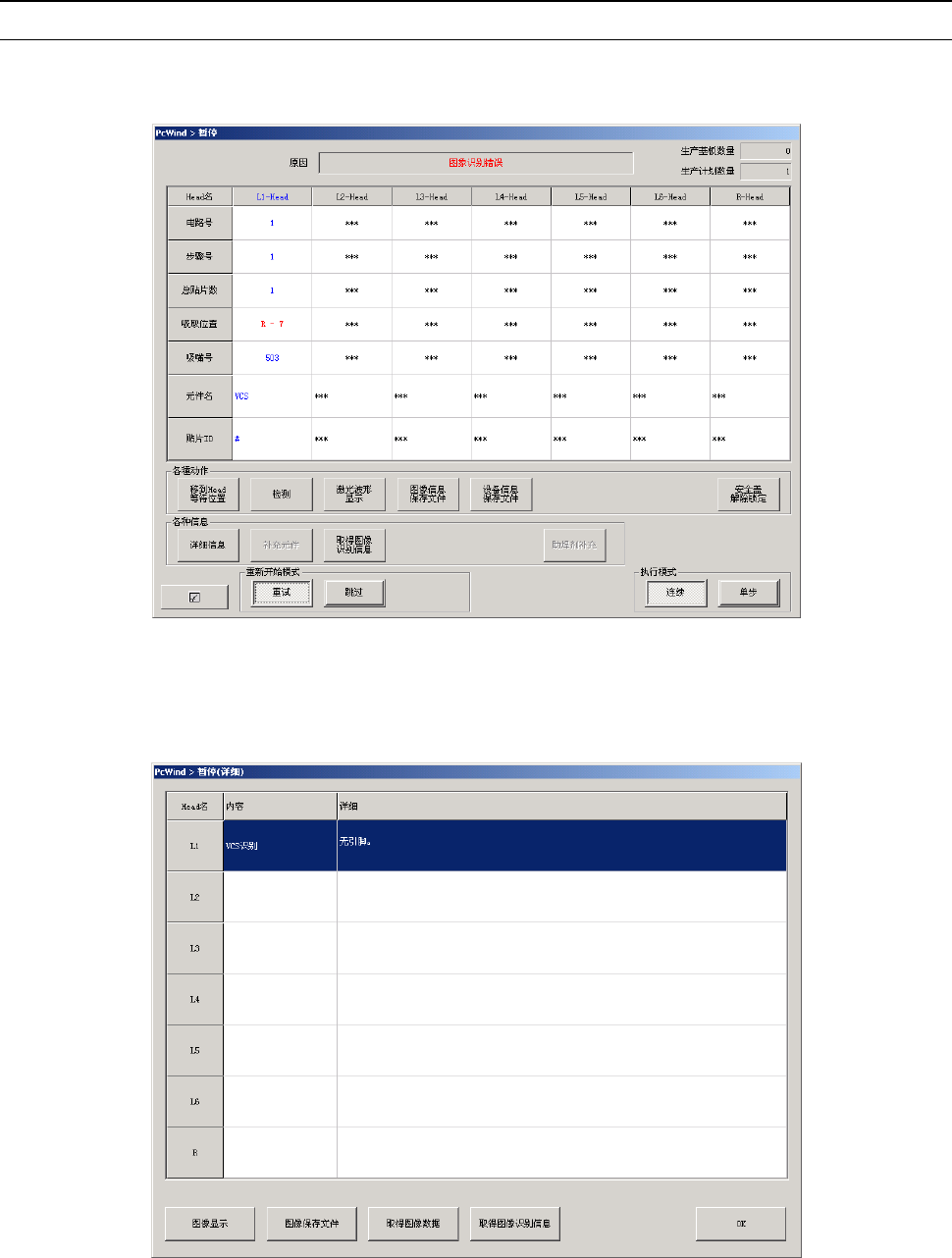

2-15-14 图像识别异常

2-15-14-1 发生图像识别异常

如果在操作选项 – 生产 – 暂停选项中，勾选了发生图像识别错误时暂停，则在生产中发生图像识别异

常后，会停止生产，显示暂停画面。

在上述画面中，按下详细信息按钮，即可打开错误详细信息画面。

图像识别异常时，会像下图一样在详细信息对话框里显示［图像显示］、[图像保存文件]、［取得图像

数据］、［取得图像识别信息］各按钮。
