第 1 部 基 本篇 第 3 章 维护 3-56 (4) 管道系统图 ( 切带器， 2 处通用 ) No. 货 号 品 名 ① 40093969 AIR_CYLINDER ② 40093976 SPEED_CONTROLLER ③ 40093977 5PORT_SOLENOID_V AL VE ④ PX055104000 SILENCER 切断方向 皮带动作方向 φ 4 φ 4 φ 6 φ 6
第 1 部 基本篇 第 3 章 维护
3-55
<电动更换台专用规格>
<机械更换台专用规格>
后侧
通向歧管
台架气缸 台架气缸
台架 SW
台架 SW
台架气缸
台架气缸
后侧
通向歧管
台架支撑气缸
台架支撑气缸
台架气缸
台架气缸
台架 SW
台架支撑气缸
台架支撑气缸
台架气缸 台架气缸
台架 SW
前侧
前侧
第 1 部 基本篇 第 3 章 维护
3-56

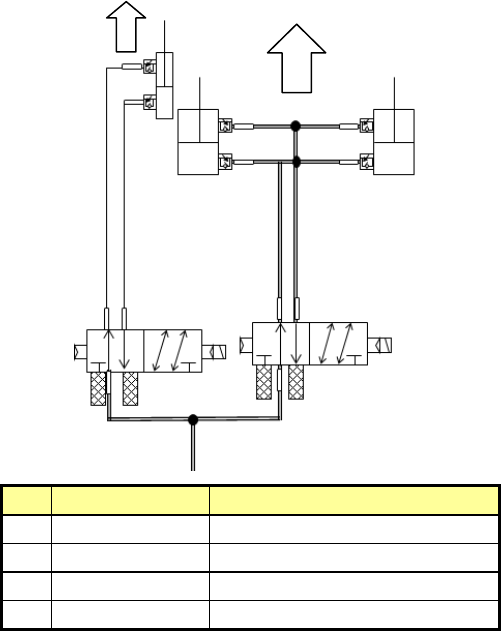

(4) 管道系统图(切带器，2 处通用)
No.
货 号 品 名
① 40093969 AIR_CYLINDER
② 40093976 SPEED_CONTROLLER
③ 40093977 5PORT_SOLENOID_VALVE
④ PX055104000 SILENCER
切断方向
皮带动作方向
φ
4
φ
4
φ
6
φ
6
第 1 部 基本篇 第 4 章 制作生产程序
4-1
第4章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图 备注
1
确认 ATC 周围的状况，进行日常检查。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异物等。
4
节假日后或寒冷地区,必须进行预热
(10 分钟左右)。
5
6
如果因日常检查、设置基板时清扫吸
嘴、改变基准销位置等而改变了机器
的初始设置状态时，请重新进行「机
器设置」。
(参见“第 8 章 机器设置”)
7
参见“第 5 章 数据库”
8
9
发生贴片位置偏移、定心不良等贴片
不正常时，可在「编辑程序」中进行
校正。部分元件数据可在「生产」中
进行校正。
10
11
12
13
定期实施。
(参见“第 3 章 维护”)
调整机器设置
在「机器设置」中
设置变更部分
制作元件数据库
检查贴片
有错误贴片
日常检查
关闭电源
无错误贴片
必要
不必要
不必要
校正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
必要
在「数据库」中
制作元件数据
接通电源
检查设备
返回原点
预热
设置基板
生产
结束生产
