第 1 部 基本篇 第 4 章 制作生产程序
4-35
(2) 贴片电路的设定状况确认
要确认贴片电路的设定状况时，按下「确认设置」按钮。在确认画面中，会显示基板位置基准、被
设定为跳过的电路、当前选择的电路。
(3) 返回默认值
按下「返回默认值」按钮，电路跳过设定状态即恢复为默认值。默认值全部为「No」（不跳过电
路）。
第 1 部 基本篇 第 4 章 制作生产程序
4-36
例) 非矩阵电路板的数据输入示例

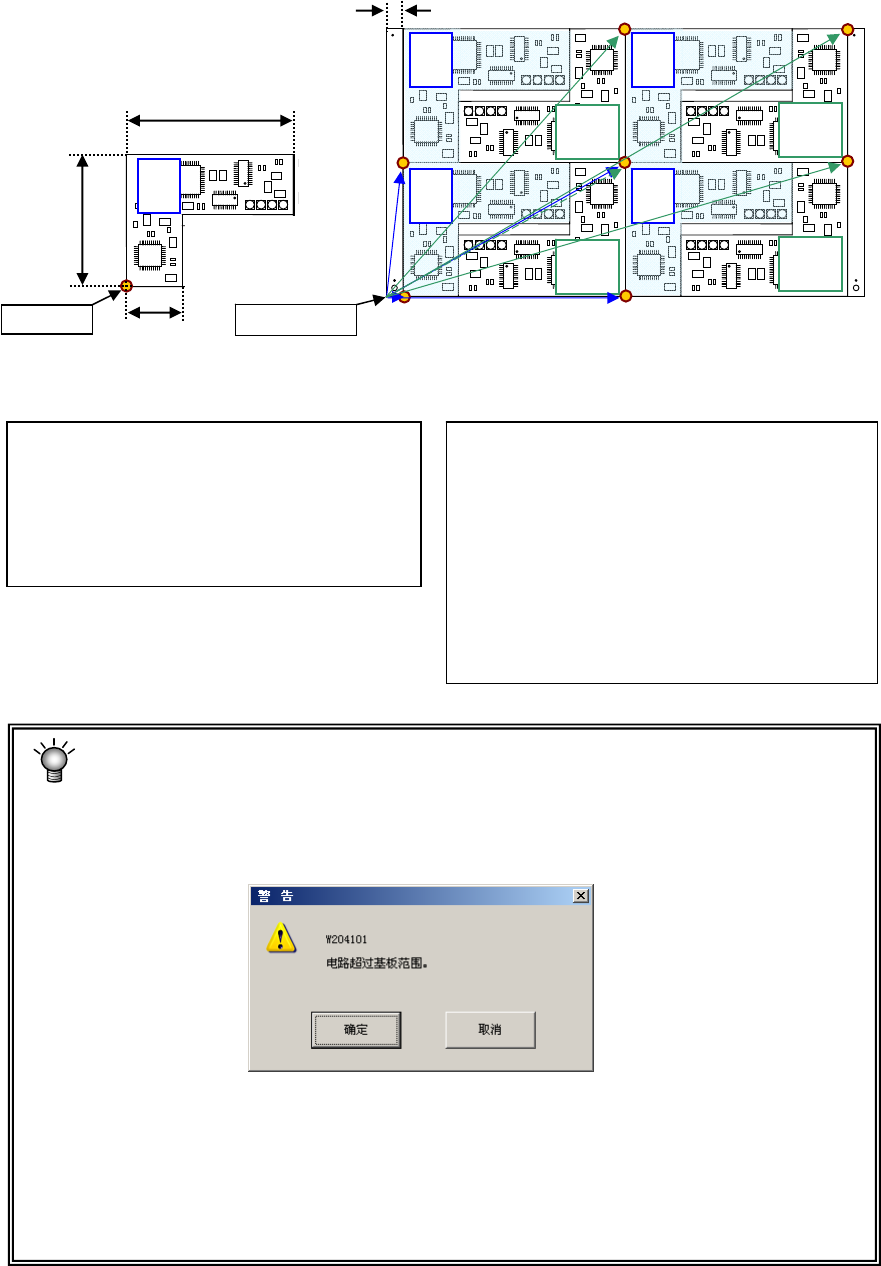

以下为将电路左下方的角定为基板位置基准，以左下方的电路为基准电路时的「电路配置」示
例。
※根据传送方向和基准（前面、后面），会发生变化，设置方法与「矩阵电路板」相同。
范围检查
进行数据输入时，对输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)、
以及电路是否在基板内进行范围检查。
出错时，显示如下的警告信息。
●确定 => 继续进行数据切换
●取消 => 停止数据切换
※当显示上述警告信息时，请纠正基板数据的各输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)
基板外形尺寸 X=330 Y=200
定位孔位置※ X=0 Y=0
基板设计偏移量※ X=330 Y=0
电路尺寸 X=150 Y=100
电路设计偏移量 X=0 Y=0
电路 No.1 X=15 Y=0 θ=0
电路 No.2 X=165 Y=100 θ=180
电路 No.3 X=165 Y=0 θ=0
电路 No.4 X=315 Y=100 θ=180
电路 No.5 X=15 Y=100 θ=0
电路 No.6 X=165 Y=200 θ=180
电路 No.7 X=165 Y=100 θ=0
电路 No.8 X=315 Y=200 θ=180
0°
180°
180°
180°
180°
电路原点
基板位置基准
0° 0°
0°
0°
120
100
30
15
电路 1 电路 2 电路 3 电路 4
电路 5 电路 6 电路 7 电路 8
第 1 部 基本篇 第 4 章 制作生产程序
4-37
4-3-3-4 传送设置
指定有关传送及支撑台的详细设置。
传送设置由「基板传送」选项卡、「支撑台」选项卡构成。
4-3-3-4-1 基板传送画面

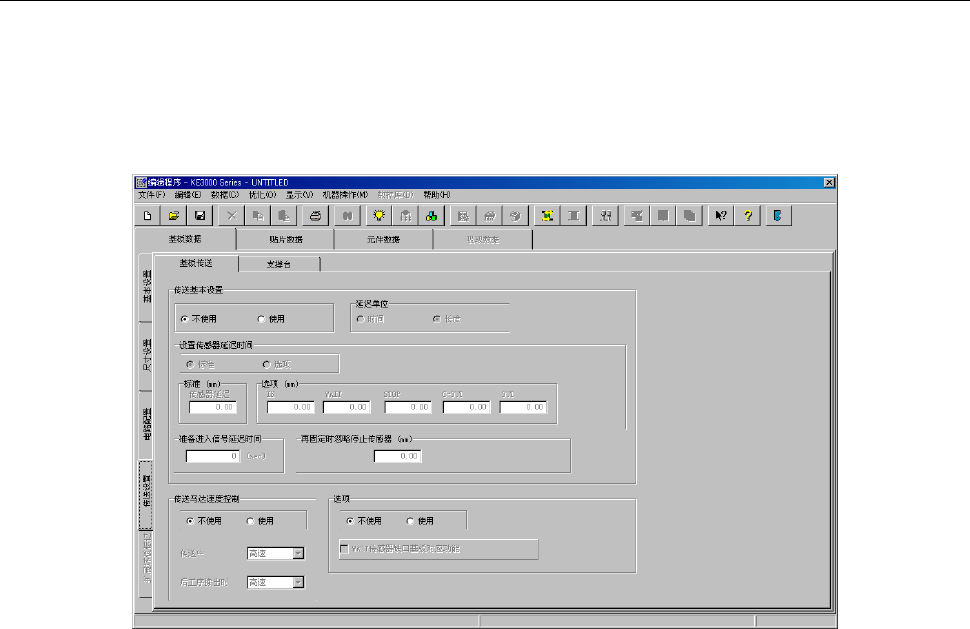

选择「基板数据」各画面左下的「传送设置」选项卡后，即显示如下画面。
「传送设置」选项卡由“传送基本设置”、“传送马达速度控制”、“选项”等项目组成。
“传送基本设置”项目组的各项目的内容如下所示。
(1) 不使用/使用
对是否使用在传送基本设置中所设置的内容，进行选择。
◆不使用 ：不使用在传送基本设置中设置的内容时，请选择此项。
按主机设置的内容运行。
◆使用 ：要使用在传送基本设置中设置的内容时，请选择此项。
(2) 设置传感器延迟时间
选择是使各传送传感器的延迟时间都一致、还是要进行个别设置。
◆标准 ：要使各传送传感器的延迟时间一致时，请选择此项。
◆选项 ：要个别设置各传送传感器的延迟时间时，请选择此项。
选择“标准”时，下侧的「标准」传感器延迟有效，
选择“选项”时，在「选项」中设置的各传感器延迟时间有效。
(3) 延迟单位
从时间（ms:1/1000 秒）、长度（mm）中选择基板传送传感器延迟的设置值的单位。
◆时间 ： 延迟时间设置值的单位为时间（ms:1/1000 秒）时，请选择此项。
◆长度 ： 延迟时间设置值的单位为长度（mm）时，请选择此项。
