第 1 部 基本篇 第 4 章 制作生产程序 4-78 3) 识别（中心）偏移量 图像定心是通过将吸取中心位置 ( 通常是元件中心位置 ) 移动到 VCS 的中心位置来进行。但像 MCM(Multi Chip Module) 之类的元件， 因不能吸取元件中心， 如果超出 VCS 视角范围时， 将不 能进行图像定心。此时，可通过输入如下图的偏移值 (a 、 b) ，使之正常进行识别。 输入示例 4) S-VCS (KE3010A 为选购项…
第 1 部 基本篇 第 4 章 制作生产程序
4-77
(2) 图像定心时
选择定心选项卡，即显示如下画面。
1) 吸嘴号、元件吸取真空压、夹式吸嘴数据
与「（1）激光定心时」的设置相同。
2) CDS 高度(仅 KE-3020VA)
IC Head 检测有无元件（从 VCS 定中心后到贴片前有元件落下等）时，使用 CDS(Component
Detection Sensor)光纤传感器。
输入从吸嘴前端到 CDS 光照射到的测量位置的尺寸，作为此 CDS 检测有无元件的高度。
虽然 CDS 高度是根据元件高度自动决定默认值（初始值），有时也需要根据元件的形状变更默
认值。
请设置能够稳定地进行识别的高度（模部）。
◆默认值
CDS 高度的默认值，要根据元件高度进行设置。默认值与元件种类无关，均为“-(元件
高度×1/3)”。
部品高さ
t
t
3
-ー
センサ測定位置
センサ光
部品
ノズル
0
○
×
+Z
-Z
センサ光
部品
ノズル
0
○
×
+Z
-Z
吸嘴
元件
吸嘴
元件
传感器光
传
感器光
元件高
度
传
感器测量
位
置
第 1 部 基本篇 第 4 章 制作生产程序
4-78
3) 识别（中心）偏移量
图像定心是通过将吸取中心位置(通常是元件中心位置)移动到 VCS 的中心位置来进行。但像
MCM(Multi Chip Module)之类的元件，因不能吸取元件中心，如果超出 VCS 视角范围时，将不
能进行图像定心。此时，可通过输入如下图的偏移值(a、b)，使之正常进行识别。
输入示例
4) S-VCS (KE3010A 为选购项)
在 VCS 上不停地进行图像识别的功能。
设置为[是]，则 Head 在 VCS 上边向 X 轴方向移动，边连续对元件进行拍摄。
但是，对于通用图像元件(引脚元件类型中元件要素组数为 3 以下的外引脚、或内引脚的元件要
素为 2 以上的元件除外)、使用透过照明的元件、超过□33.5mm 的元件、XY 速度为低速以下的
元件、识别中心偏移的元件、分割识别元件等已设置元件，不进行 S-VCS 识别。
+
a
b
: 吸取中心位置
+ : 元件中心位置
(a、b)＝（5，-2）
吸取中心位置＝VCS 的中心位置
+
+
-Y 方向
+X 方向
：VCS 的视野
（上视图）
第 1 部 基本篇 第 4 章 制作生产程序
4-79

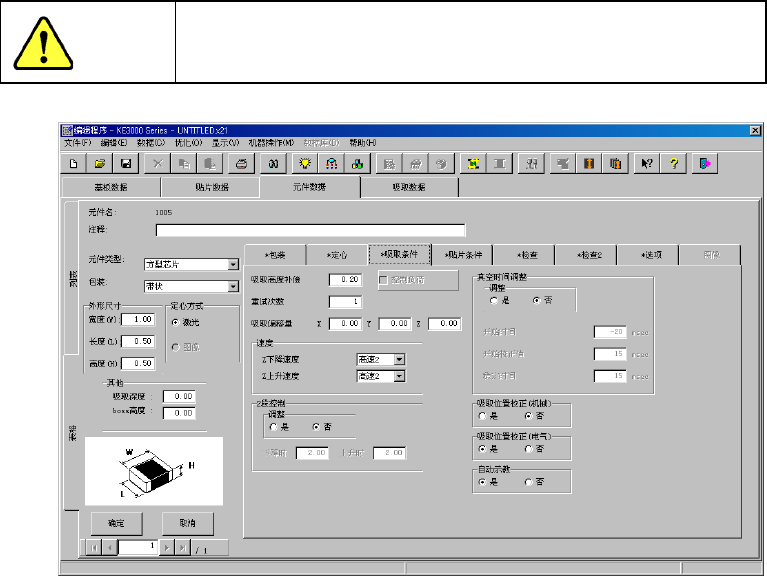

4-3-5-2-4 吸取条件
吸取条件是关于吸取的设置项目，由于应用默认值，通常无需变更。如果在默认值的状态下不能正常
吸取时，请变更设置。
注意
如果在变更吸取条件后变更了基本部分的项目，吸取条件的值
有可能恢复为默认值。
(1) 吸取高度补偿
是指元件吸取时的按入量。控制方式，要指定使用行程或是负荷进行控制。当设置为“0”时，因元
件尺寸(高度)偏差等的影响，吸嘴到达不了元件，无法吸取元件或发生芯片站立等现象。
出现这种情况时，请增加吸嘴到达元件的高度补偿量(输入正值)。
初始值为 “0.2mm”(0603、0402为0mm)。
「控制负荷」按钮，在使用 601 以后的可简易负荷控制的吸嘴时，会变为有效。
详情请参见「第 13 章 选项元件」的「13-13 简易负荷控制」。
(注）从电动式供料器吸取元件（除0603，0402外）时，将进行吸取高度补偿。
(2) 重试次数
设置在生产中发生吸取错误时再次吸取的次数。
当设置为“1”时，如果连续发生2次吸取错误，则变为“元件用完错误”。
｡
当生产过程中发生重试超限时，以黄色信号灯闪烁发出通知
