第 1 部基本篇第 4 章制作生产程序

4-82

(2) 贴片偏移量XYθ

激光定心方式，是通过激光观察到的元件外形来捕捉元件的中心。

另一方面，CAD数据等是以元件的实际贴片图形(称为焊盘垫片，PAD)的中心为贴片坐标。

由于存在这种关系，元件的引脚部分与基板的焊盘可能发生位置偏差。

把该差值作为贴片偏差输入后，可将元件贴到正确的位置。

（例1）单向引脚连接器

※贴片角度为0度

激光定心的中心贴片坐标点

从上面看元件时基板上的垫片（焊盘）

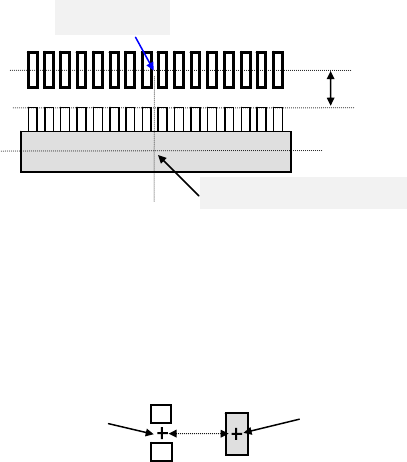

如果不输入贴片偏移量而进行贴片，则会出现下述情况。

基板上的焊盘

在上图的状态下(贴片角度0度，贴片偏移0)，测量以贴片坐标点为起点到实际元件贴片坐标点位

置的尺寸，输入到贴片偏移值中。

执行上述步骤，输入贴片偏移值后，在贴装多个同名元件时，即使各贴片角度不是0度，也会自

动变更贴片位置，使元件被贴在正确的位置上。

贴片偏移 -Y(X 为 0)

第 1 部基本篇第 4 章制作生产程序

4-83

激光定心的中心位置

（例2）以下面的元件为例，输入偏移值。数值的单位为“mm(毫米)”。

( (无色) => 引脚部、 (带颜色) => 模部、 (粗线) => 焊盘垫片)

贴片坐标点激光高度

基板上的焊盘垫片从上面看元件时从横向(近前方向)看元件时

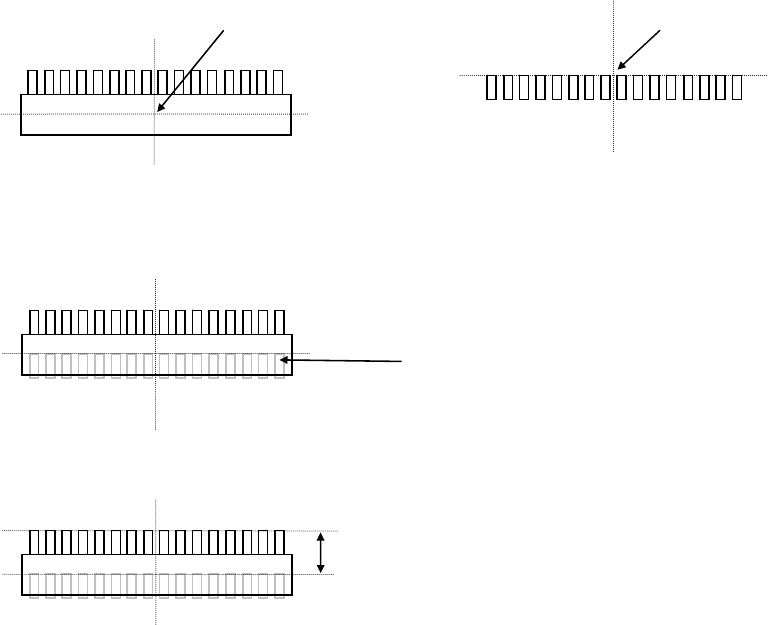

因贴片坐标点和激光定心的中心位置不同，如就此贴片会发生贴片偏移。因此，请将贴片坐标点

和激光定心的中心位置的偏移部分作为偏移值输入到“贴片偏移值”中。

无偏移值贴片时的情况如下：

激光定心的中心位置

在此例中，应输入其偏移值，以使引脚的尖端位于焊盘的中央位置。

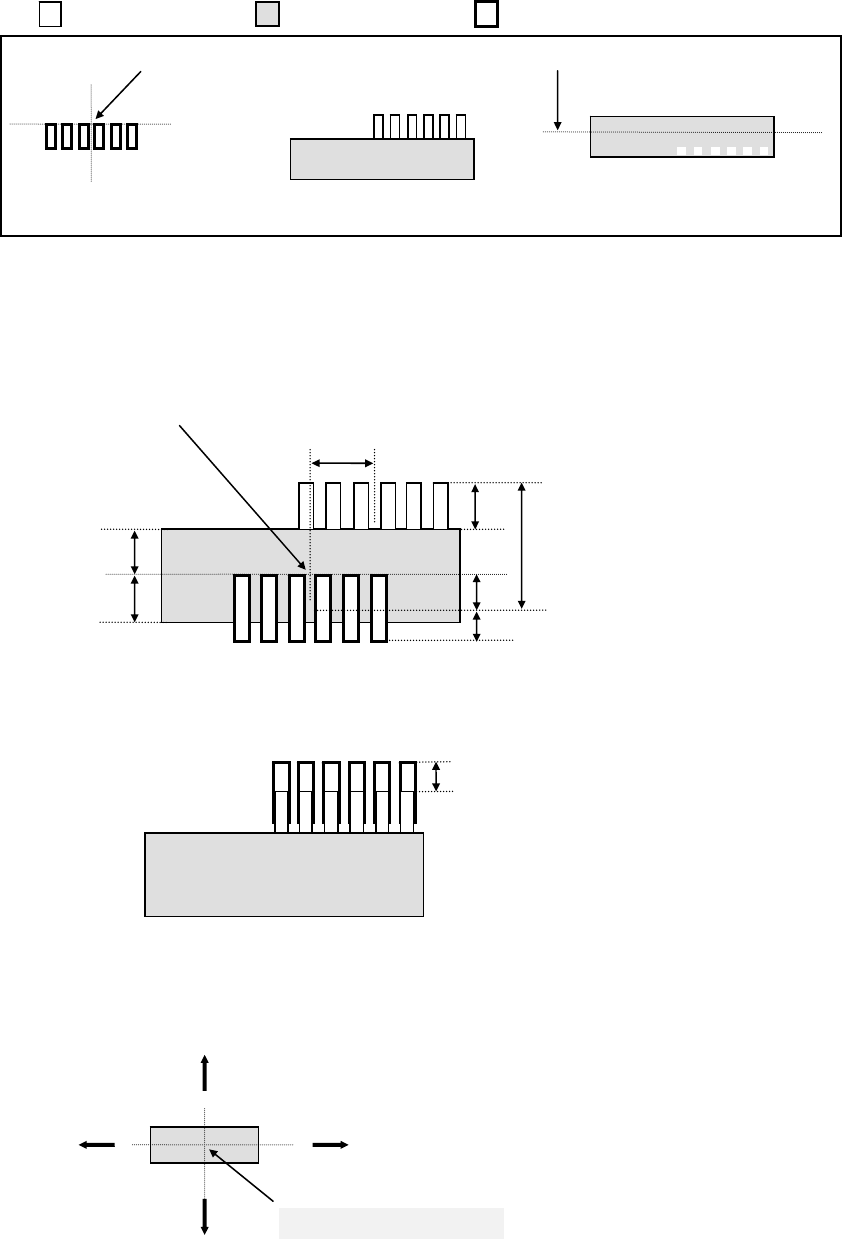

在“贴片偏移”栏中输入“X=-5.5、Y=-10”后，则按如下方法贴片。

注 1) “贴片偏移”值，请输入从激光定心的中心位置到贴片坐标点的尺寸。

值的符号如下(箭头为到贴片坐标点的尺寸)

5.5

-X

-Y

第 1 部基本篇第 4 章制作生产程序

4-84

贴片坐标点

激光定心的中心位置

贴片坐标点

（例3）按下图贴片时，将贴片偏移输入为“X=0，Y=+3”。

注 2) 偏移值以贴片角度“0”为基准输入。

（例4）元件的贴片角度为“90”时，假定贴片角度为“0”，输入“贴片偏移值”。在下列情况时(贴片

角度“90”)，输入“X=0、Y=2”。

注 3) 偏移值的输入方法有在「元件数据」的“贴片偏移”中输入偏移值和在「贴片数据」的“X、Y 坐

标”上调整偏移值两种方法。

但在贴片数据中需要调整各个贴片点的偏移值。

因此，当 1 种元件的贴片点数量很多时，或不想变更贴片数据时，请在「元件数据」的“贴片

偏移”中输入偏移值。

注 4) 不同的元件，通过变更「元件数据」-「定心」的“激光高度”的值，有可能改变定心的中心位

置。

因此，有时不输入“贴片偏移”值而通过改变“激光高度”也能调整贴片位置。

但这种情况，需要把“激光高度”设置在能稳定定心的位置上。
