第 1 部 基本篇 第 4 章 制作生产程序
4-98
d ) 开始 / 缺少 （下、右、上、左）
各边的引脚有欠缺时，要输入欠缺的信息。
欠少信息可分别在4个方向上设置，1个方向最多可设置3处，

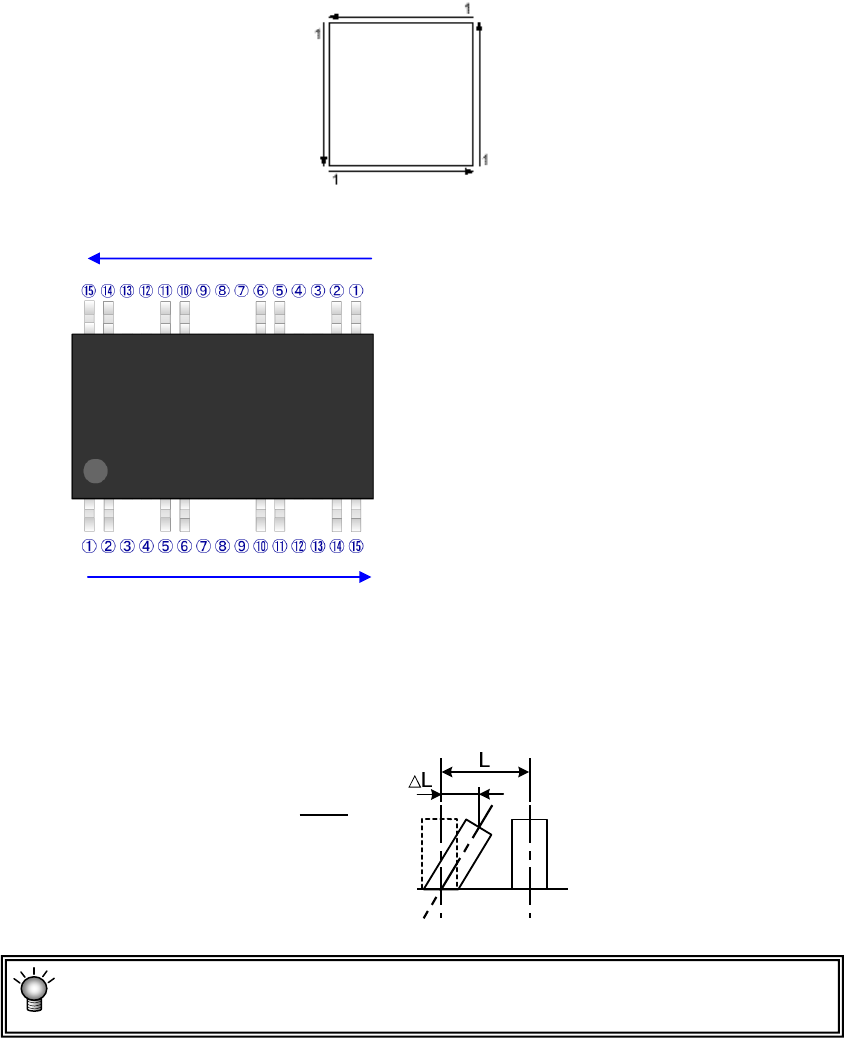

各个面上计算引脚的方向如下图所示。
例）
e) 弯曲度
为了检查引脚水平方向的弯曲，设置检测水平值。
该值是相对于引脚间距的引脚弯曲率。通常请设置为20%～30%。
若缩小判定值，检查将变得严格。
引脚弯曲检测水平
用 使用选项的共面功能来检查引脚的垂直方向(引脚悬浮检查)。
上
下
左
右
下边 引脚数 15（含缺少数）
开始 1 3 （从 3 号开始）
缺少 1 2 （缺少 2 个）
开始 2 7 （从 7 号开始）
缺少 2 3 （缺少 3 个）
开始 3 12 （从 12 号开始）
缺少 3 2 （缺少 2 个）
ΔＬ
Ｌ
第 1 部 基本篇 第 4 章 制作生产程序
4-99
3)
引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
4) 识别引脚种类
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光物时，
只能分别按:“仅对两端引脚”进行识别，或把发光物体假定为引脚，将两端引脚除外进行识别。
项目 内容
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为“仅识别两端引脚”、“两端引脚除外”时，要输入左上、右上、左下、右下的引脚根数，指
定识别范围。

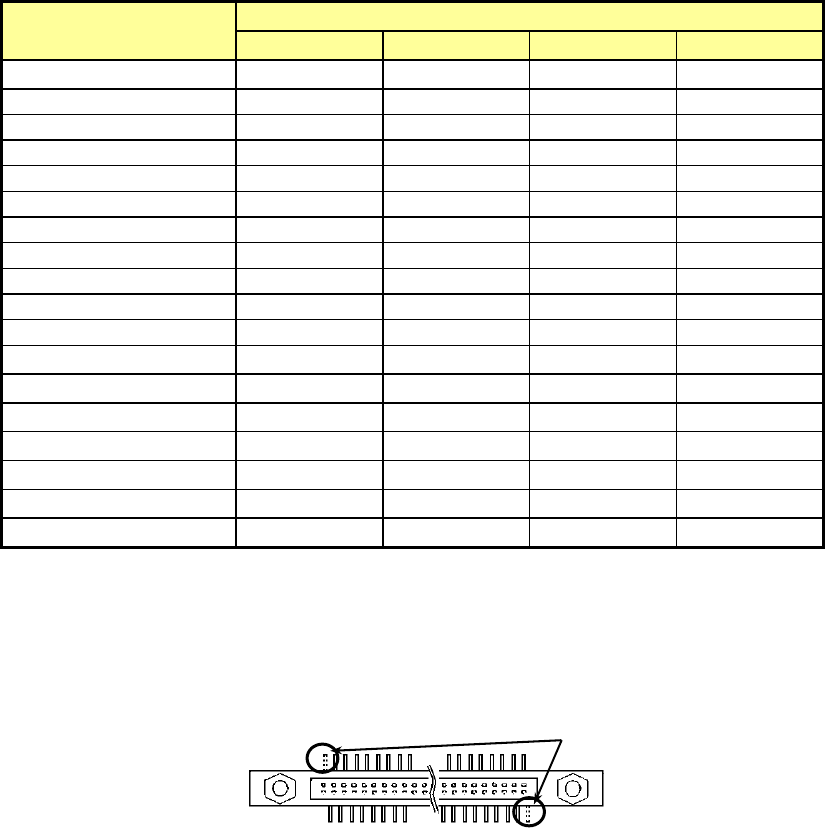

元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
****
1－3
0－3
※引脚数在 2 根以下时有时识别精度会降低。
<引脚识别图案的含义及图形>

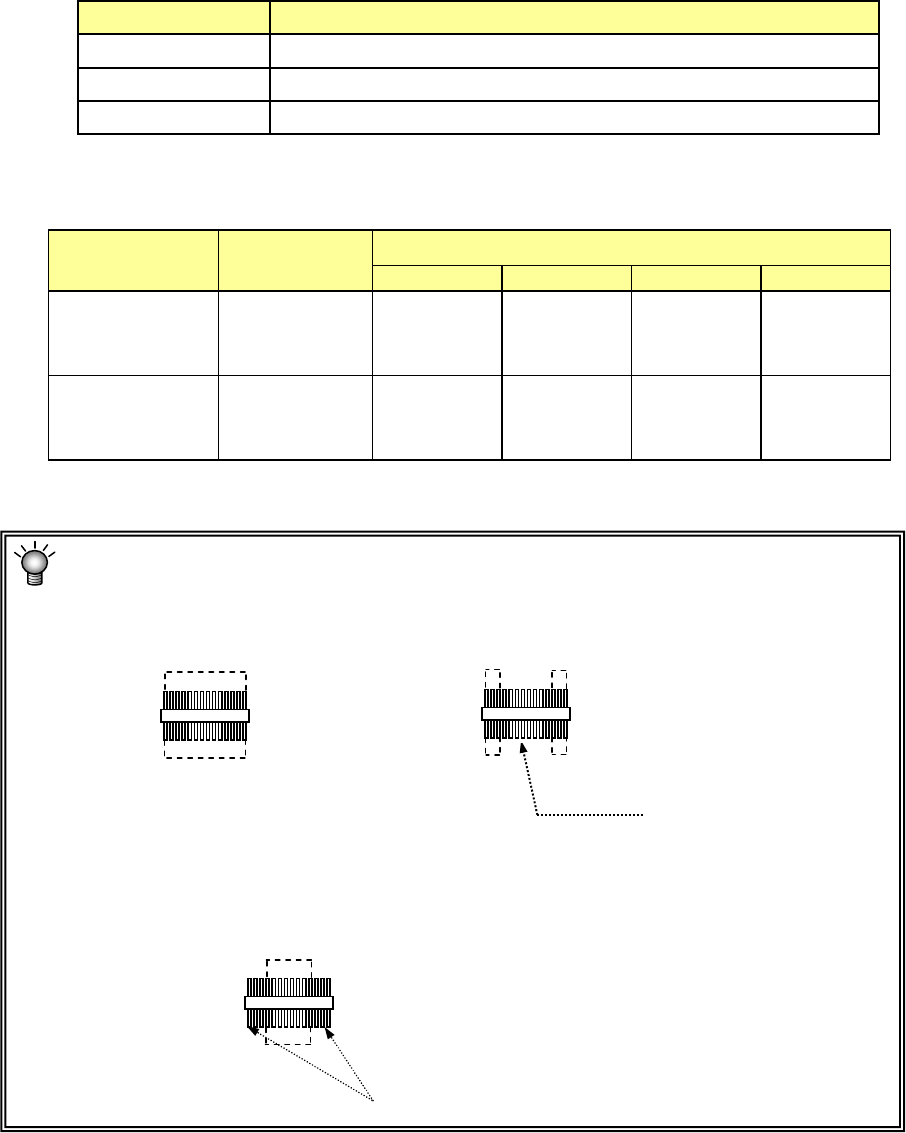

● 仅两端引脚：只识别指定的两端引脚根数
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
不识别外侧引脚
识别
识别
识别 识别
第 1 部 基本篇 第 4 章 制作生产程序
4-100
5) 控制
对进行图像识别时要使用的摄像机、照明等进行设置。通常设置为初始值，因此无需进行变更。设
置的详细情况请参见「4-3-5-2-10 控制」。
※引脚元件类型的各输入设置范围
元件种类
设置范围
引脚间距mm 引脚长度mm 引脚宽度mm 引脚数(个)
铝电解电容
— 0.14-15 0.12-1.5 —
SOP 0.2-2.54 0.14-3.0 — 7-255
HSOP 0.2-2.54 0.14-3.0 — 7-128
SOJ 0.3-2.54 0.14-3.0 — 7-128
QFP 0.2-2.54 0.14-3.0 — 7-255
GaAsFET — 0.14-15.0 0.12-1.5 —
PLCC(QFJ) 0.3-2.54 0.14-3.0 — 7-128
PQFP(BQFP) 0.2-2.54 0.14-3.0 — 7-255
TSOP 0.2-2.54 0.14-3.0 — 7-255
TSOP2 0.2-2.54 0.14-3.0 — 7-255
QFN 0.2-5.0 0.2-3.0 0.12-3.0 1-255
单向引脚连接器
0.2-2.54 0.14-3.0 — 2-255
双向引脚连接器
0.2-2.54 0.14-3.0 — 2-255
Z引脚连接器
0.2-2.54 0.14-3.0 — 2-255
扩展引脚连接器
0.2-2.54 0.14-3.0 0.12-2.2 2-255
J引脚插座
0.3-2.54 0.14-3.0 — 7-128
鸥翼形插座
0.3-2.54 0.14-3.0 — 7-128
带减震器的插座
0.3-2.54 0.14-3.0 — 7-128
(注 1) 不足 0.4mm 的引脚间距需使用高分辨率 VCS。此外，不足 0.4mm 时的最大外形尺寸为□24mm。
(注 2) Z 引脚连接器以下底边引脚在右侧有半间距弯曲(俯视图)为前提。
如果表面引脚向右位移，请在上边左侧与下边右侧各指定 1 根欠缺引脚。
(注 3) 连接器可设置的最少引脚根数为 2 根以上，但不足 4 根的引脚根数无法确保精度。
按 2 分割识别时，最少引脚数量为 14，3 分割识别时的最少引脚数量为 21。
(注 4) 关于分割识别
·
仅标准
VCS
适用于连接器的分割识别。
·
铝电解电容器、
GaAsFET
、
PLCC(GFJ)
、
SOJ
、
HSOP
、
J
引脚插座、鸥翼形插座、带减震
器插座、
QFN
、扩展引脚连接器无法进行分割识别。
(注 5) 关于 QFN 的引脚数
· 4 边中至少要有 1 边的引脚数在 2 根以上，其他 3 边的引脚数在 1 根以上。
欠缺引脚
