第 1 部 基本篇 第 4 章 制作生产程序
4-120

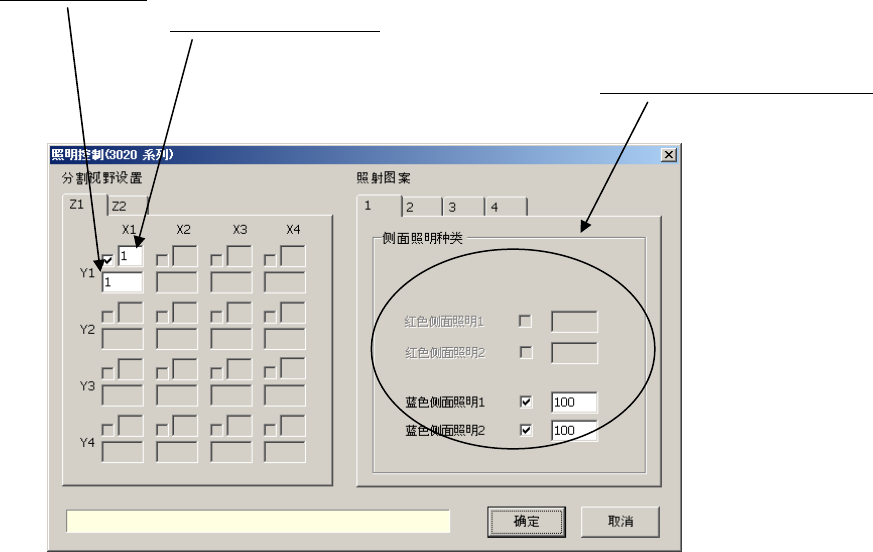

6) 照明控制数据
可指定用 VCS 识别时的照明控制(下图为不进行分割识别时的例子)。
a）分割视野设置
在进行分割识别时，显示分割次数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(有多个照射图案时，指定其编号)。
分割识别时的识别顺序。
画面显示因照明种类而不同。
b）照射图案（类型）
可设置各 LED 的亮度。
亮度以 100 为基准，可设置 20(暗)～200(亮)范围内的亮度，一般请使用初始值。
第 1 部 基本篇 第 4 章 制作生产程序
4-121
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供给装置，有带状供料器、管状供料器、散件供料器、托盘支架、DTS，
其他元件供应装置有MTC及MTS。
其次，供料器台架中有机械式台架和电动式台架。若是机械式台架可使用机械式供料器，若是电
动式台架则可使用电动式供料器。
为机械式台架时，1个供料器台架上有79处孔用来安装供料器，位于供料器前端的销子所插入的
孔的编号就是该供料器的配置编号。
为电动式台架时，1个供料器台架上有40条轨道，安装了供料器的轨道之编号就是吸取数据的配
置编号。

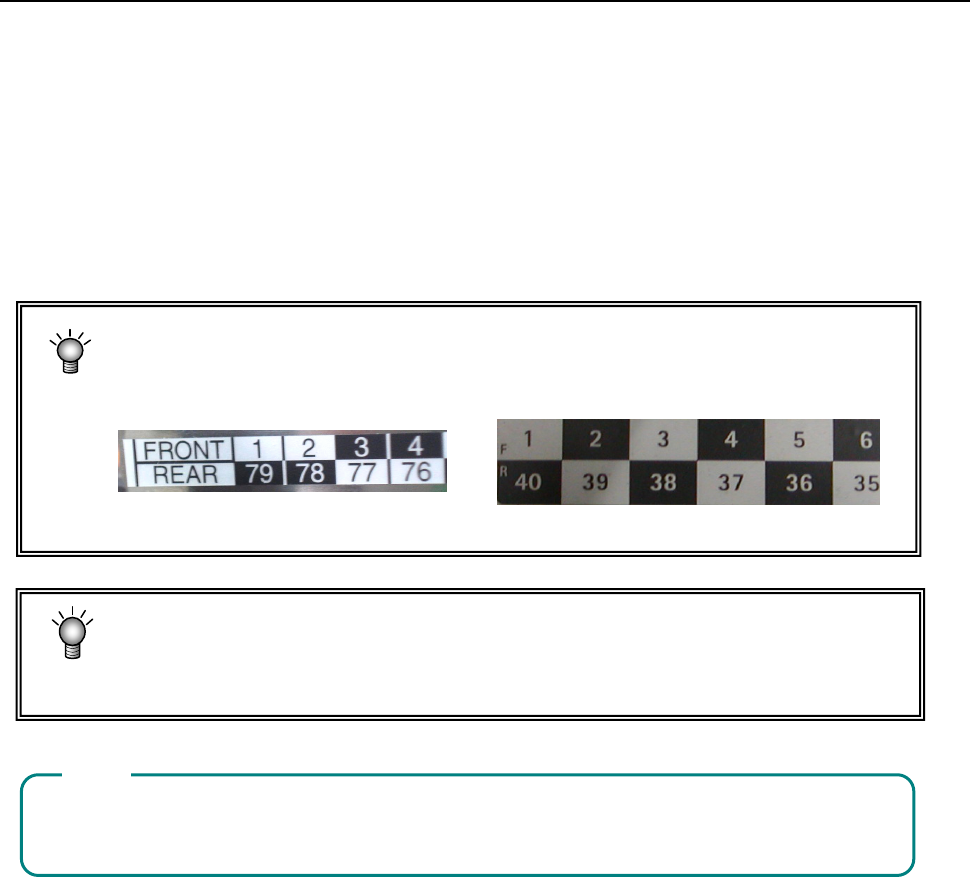

※ 供料器台架上标有上下 2 排编号。
安装在前面时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
<机械台架> <电动台架>
※ 吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。
注意：
第 1 部 基本篇 第 4 章 制作生产程序
4-122

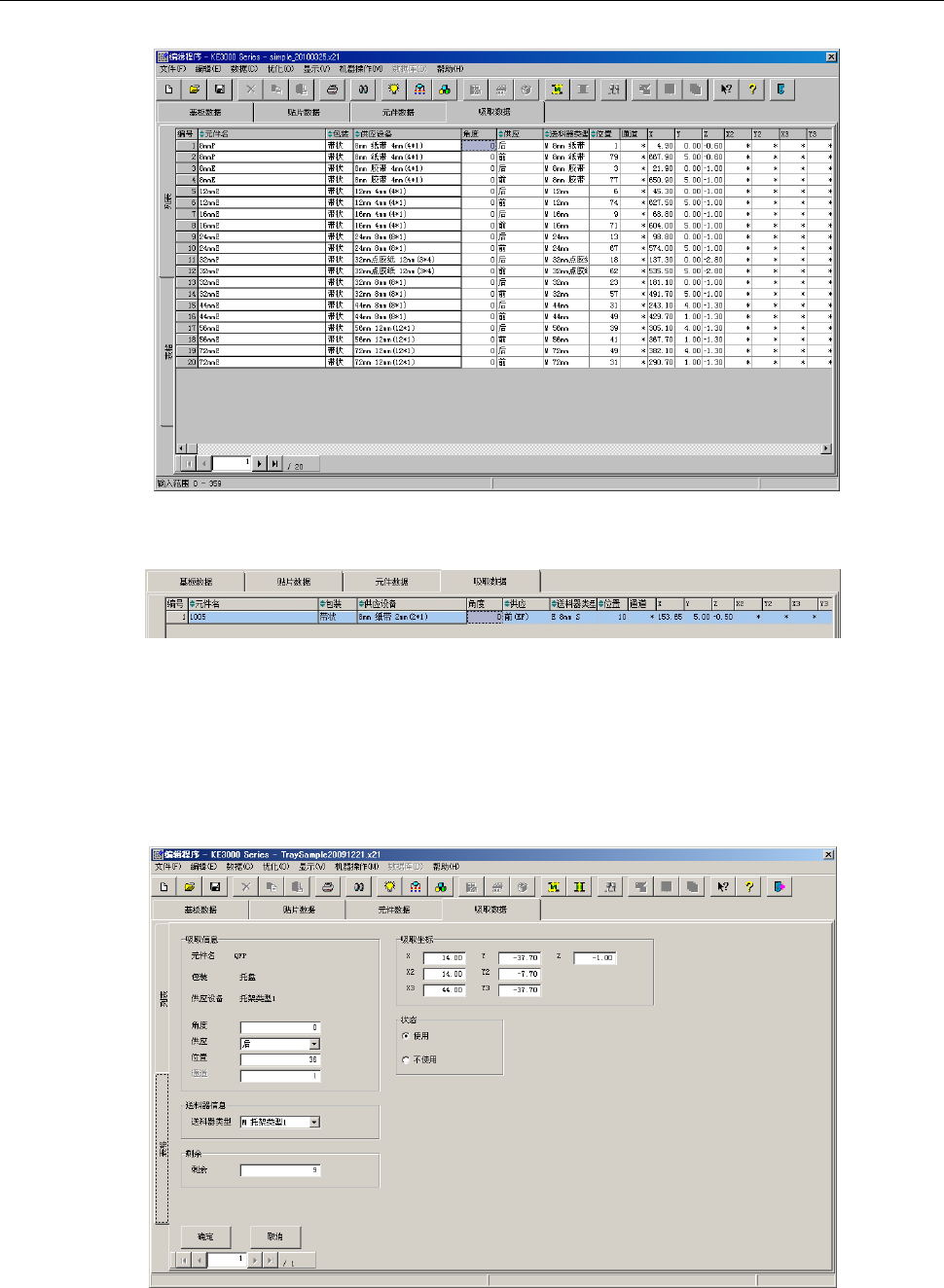

4-3-6-1 吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。
如果要在列表画面里使用电动供料器，项目会显示浅蓝色，如下所示。
在列表画面中选择[表格]选项卡，或双击列表画面，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态”、“供料器类型”、“剩余”
8个项目。
