第 1 部 基本篇 第 4 章 制作生产程序
4-156
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。
※ 范围选择
要剪切或复制时，请先选择要删除或复制的范围，再进行操作。
范围选择以行为单位操作。
选择范围的方法
鼠标 拖拽鼠标，则被选择的行呈反色显示。
键盘
按住[SHIFT]键的同时，按下[↓]或[↑]键，则被选择的行呈
反色显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-157
(1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时不能选择。
(2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时不能选择。
(3) 复制
将选中的行登录到内存中。要粘贴在数据中时，请执行下列粘贴命令。
(4) 粘贴
用上述复制命令所选择的行的数据被粘贴。

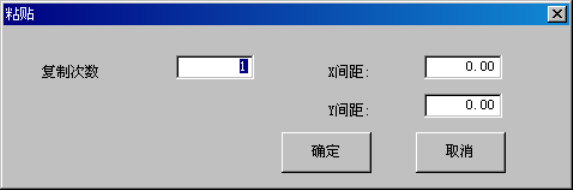

并且，如用贴片数据选择粘贴命令，会显示如下画面。
1)复制次数 ：指定复制次数。
2)X 间距 ：指定贴片位置在 X 方向的间距增、减。
3)Y 间距 ：指定贴片位置在 Y 方向的间距增、减。
4)确定 ：执行粘贴。
5)取消 ：中止粘贴。
第 1 部 基本篇 第 4 章 制作生产程序
4-158
● 执行结果示例
贴片 ID 贴片位置 X 贴片位置 Y 贴片角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数：
3
X间距：
0.50
Y间距：
1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
·复制块将被插入到指定行的上方。
·贴片 ID 全部为「#」。
※ 在以下情况下时会发生错误，并显示错误信息。
a) 数据数超过可输入的最大件数。
·
确定：停止复制。此时，所有数据将不被复制。
b) 贴片点位置超过基板或电路范围。
·
确定：继续复制。复制数据上将添加超出范围的标记。
·
取消：停止复制。
