第 1 部 基本篇 第 4 章 制作生产程序 4-184 ( 2) 使用 Head 的各吸嘴进行示教的方法 在选择装置时，选择了 Head 装置、或选择 Head （ Head ）吸嘴时选择各 HEAD 后， Head 会移 动到当前显示的坐标上。 1)XY 轴移动 选择移动轴的 [XY 轴 ] 按钮，用 8 个方向按钮使 XY 轴移动。 在 X 、 Y 各自的文本框里会显示出当前的 XY 坐标。 (3) 使用坏板标记进行示教的方法 在…
第 1 部 基本篇 第 4 章 制作生产程序
4-183

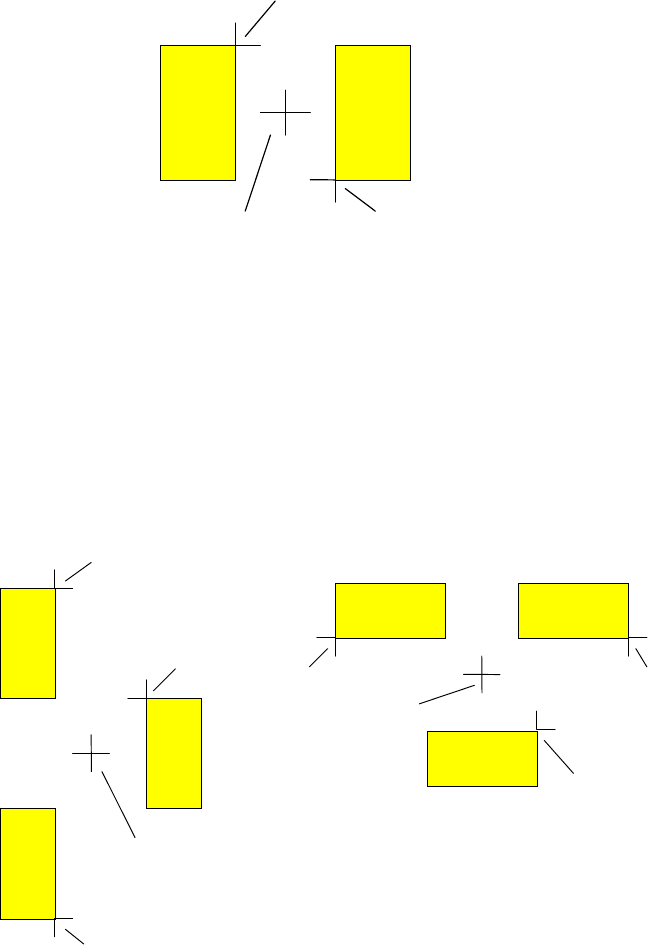

● 2点或 3 点的示教方法
a) 以2点进行示教时
A
BC
输入上述的A、B两点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示
教的坐标。
b) 进行3点示教时
输入A、B、C三点，以点D的坐标作为示教坐标。
(点D的X方向为点A、点B、点C的中点， Y方向为点A、点B的中点)
B
A
C
Ｄ
C
B
A
Ｄ1
基板焊盘垫片(PAD)
第 1 部 基本篇 第 4 章 制作生产程序
4-184

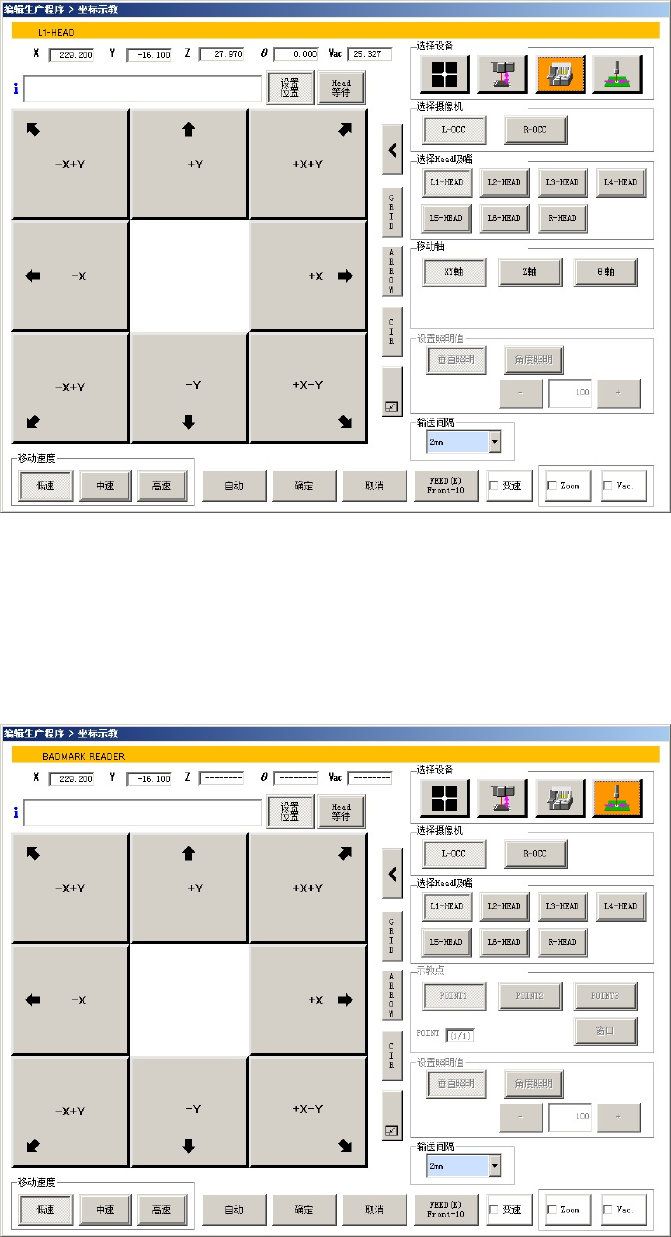

(2) 使用 Head 的各吸嘴进行示教的方法
在选择装置时，选择了 Head 装置、或选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移
动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
(3) 使用坏板标记进行示教的方法
在选择装置时选择坏板标读入器记后，坏板标记读入器会移动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
第 1 部 基本篇 第 4 章 制作生产程序
4-185
4-5-2-2-2 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至吸嘴前端与测定物体接触，获取高度。
先选择示教用的Head或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于Head和HMS。
若选择其他装置，会发出报错声，此时需要重新选择装置。

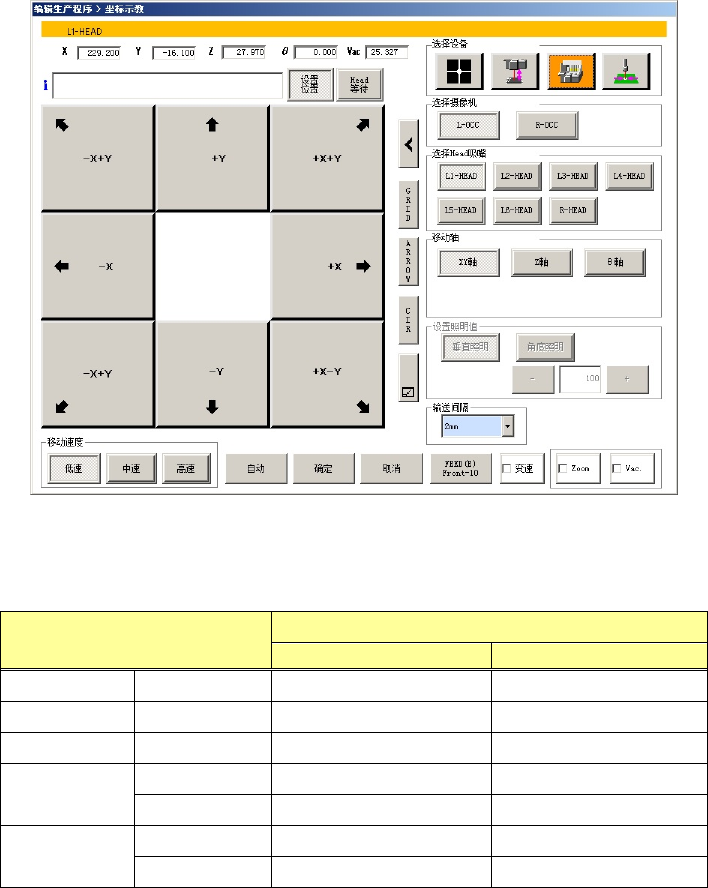

(1) 使用 Head 的各吸嘴进行示教的方法
在选择装置时选择 Head 装置、或在选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移动
到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
执行 8mm 双轨电子送料器的示教时，HMS 的示教点变为：吸取坐标位置+自动加上的偏
移量（见下表）的位置。
元件尺寸
8mm 双轨电子供料器
X (mm) Y (mm)
0603
前/后
+1.0 0
1005
前/后
+1.5 0
1608
前/后
+1.5 0
2012
前
0 +2.0
后
0 -2.0
3216/3225
前
0 0
后
0 0
