第 1 部 基本篇 第 4 章 制作生产程序
4-192

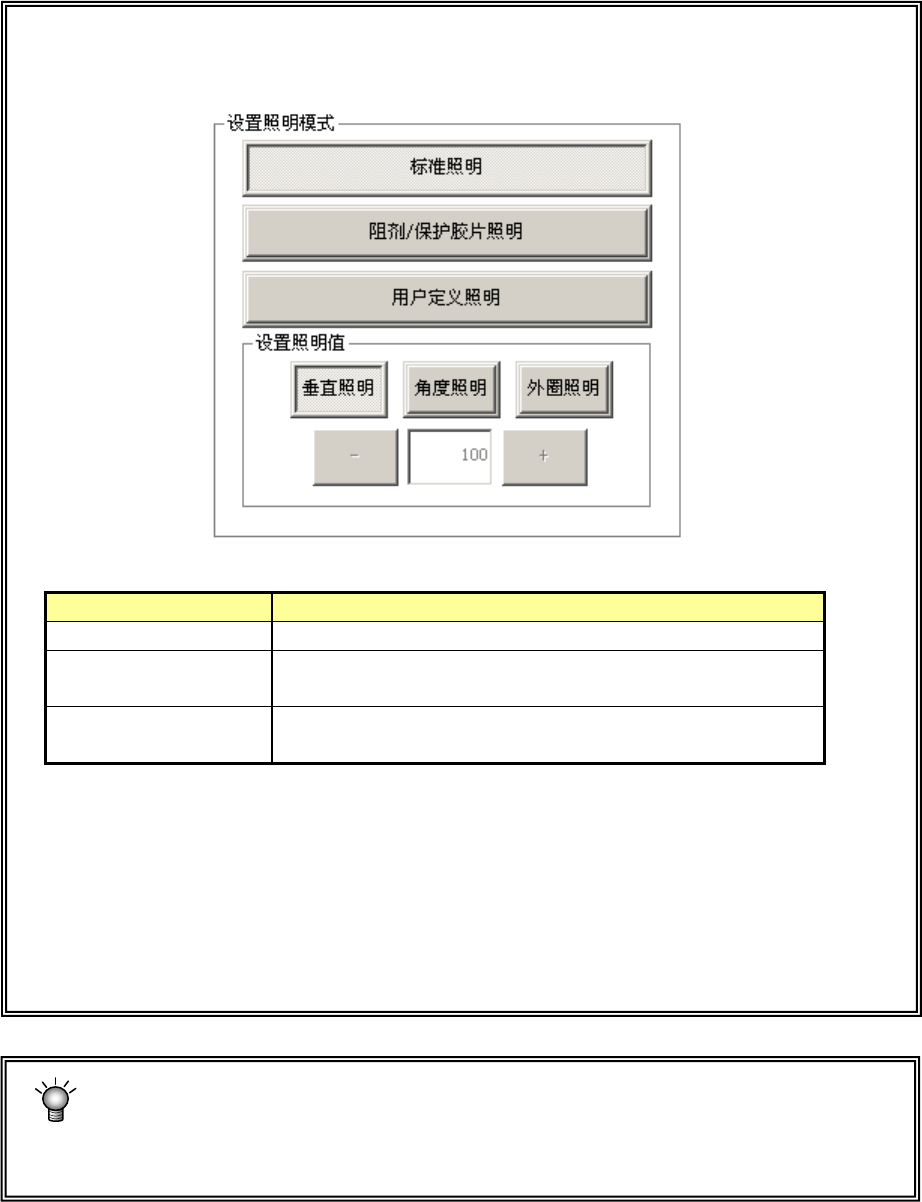

● 当标记识别不稳定时，请按下照明条件设定按钮，设置照明模式。
请在指定测量框的左上方之前，先设置照明模式。
照明模式 处理
标准照明 识别通常的基板标记时使用此模式。
阻剂/保护胶片照明 在标记上有阻剂或保护胶片，标准照明时标记反射不佳，识
别不稳定时使用此模式。
用户定义照明
当上述 2 种模式的情况下，标记的反射均不佳，识别不稳定
时，直接设定垂直、角度、外圈照明的光量时使用此模式。
选择用户定义时，要直接输入照明值。请选择[角度照明]、[垂直照明]或[外圈照明]
按钮，在编辑框里输入数值，或按[+]、[-]按钮变更数值。
※用户定义的照明模式，一般设置在 50～200 之间。设置在 50 以下时，有时光亮不稳定。
[外圈照明]按钮，仅当设置了「镀锡印刷识别贴片位置校正（选项）」时才会显示。
在标记信息相同而需要仅对检出框进行重新示教时，按下[NEXT]按钮即可以
略过③的操作。
新识别标记时，[NEXT]按钮无效。
第 1 部 基本篇 第 4 章 制作生产程序
4-193

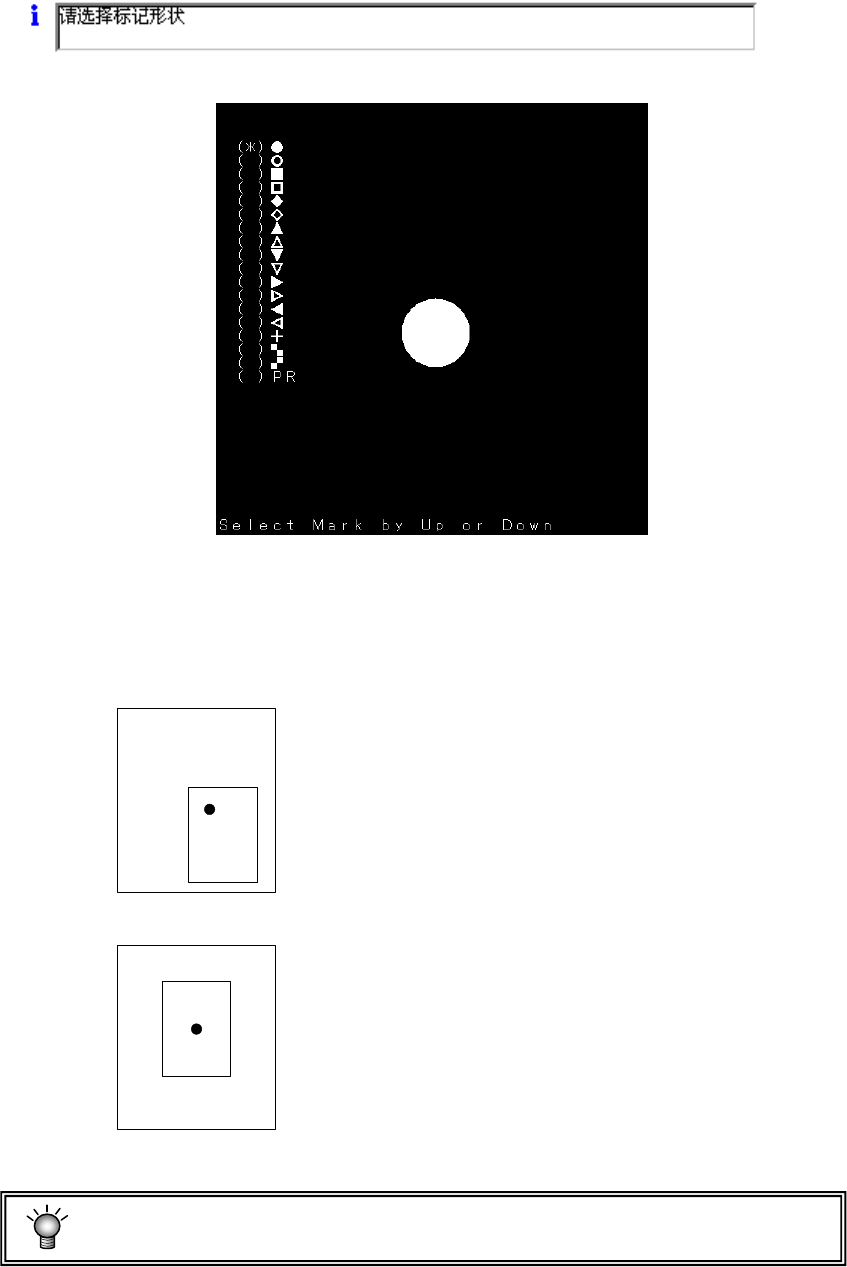

④ 请选择标记的形状。
在画面中显示如下提示信息。
标记的形状将被自动判别。判别结果有误时，请用上下方向按钮选择正确的标记。
⑤ 请进行检出框的示教。
完成④的操作后，会自动显示标记尺寸 1.5 倍大的窗口，与画面中心一致(默认窗口)。
要改变检出框时，请进行与步骤③相同的操作。
在此，如果按下[Previous]按钮，可返回检出框的示教(③的操作)。
按与刻度框同样的方式来设定检出框。
设置方法，与刻度框相同。
调整完成后按下[OK]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-194

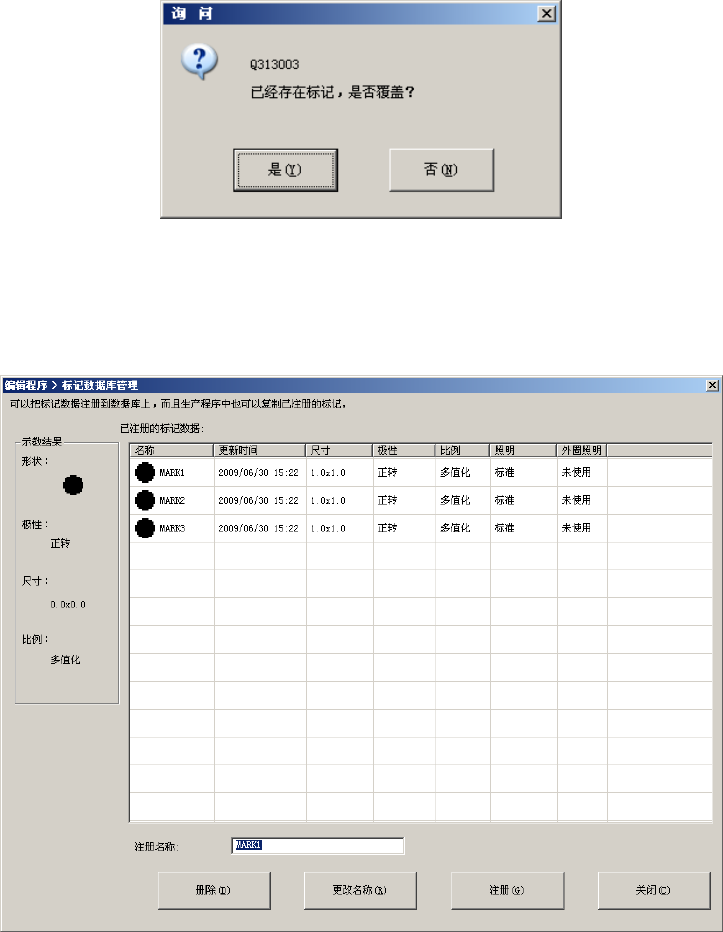

⑥ 进行标记注册
结束示教后，如果标记已经被注册过，会显示是否要进行覆盖的提示信息。
按[是]用示教结果覆盖现在的数据。
按[否]不反映出示教结果。
与标记是否已注册过无关，会显示标记数据库管理画面。在将标记数据向标记数据库进行注册
时，请按画面下部的[注册]按钮。
