第 1 部 基本篇 第 4 章 制作生产程序
4-226
2) 正在连续测量的画面
连续测量过程中显示如下画面。显示连续测量的元件内容及吸取位置，依次显示处理内容。
a)全体的进展状况
以进度条显示当前的进展情况。
要强行中断测量时，请按下< STOP >开关，则显示以下信息。请选择是否中断测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-227

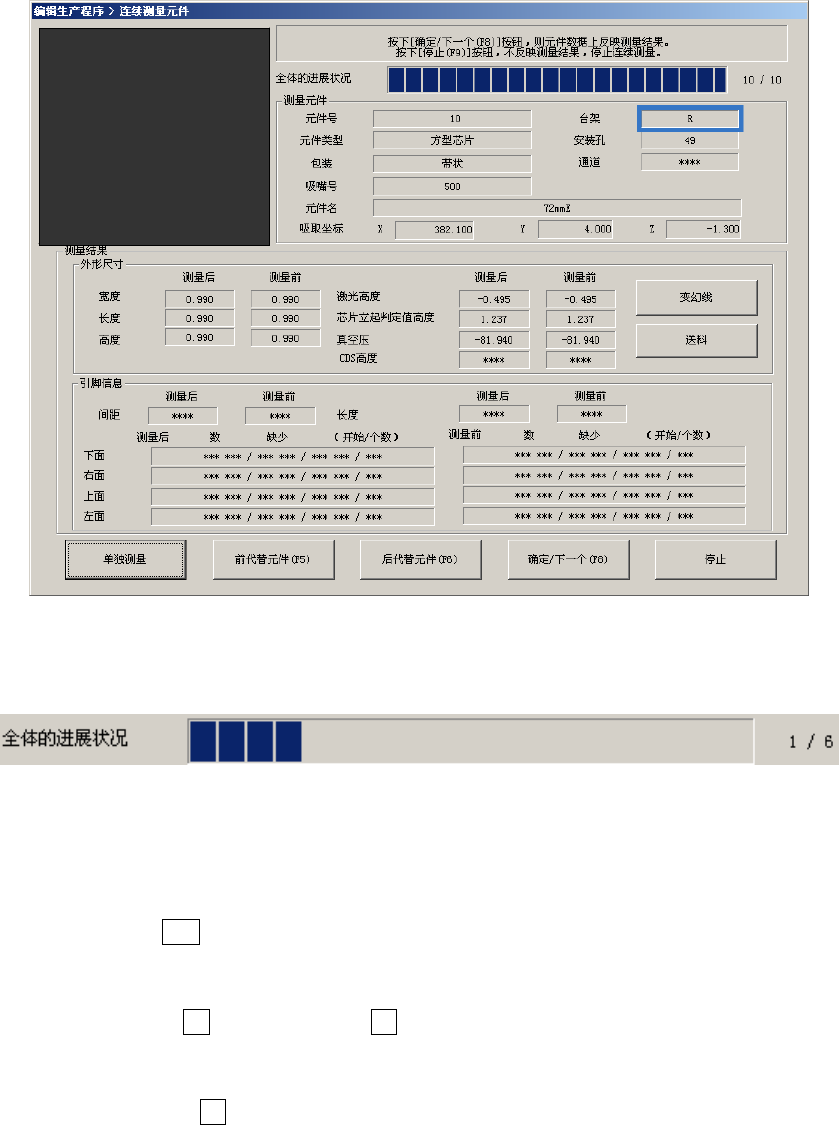

3) 连续测量结果
连续测量结束后，显示如下的结果画面。
a)全体的进展状况
以进度条显示当前的进展情况。
ｂ) 显示内容
有关显示的内容，与前述的「单独测量结果」内容基本相同。
相关内容请参见「单独测量结果」。
ｃ)单独测量(F10键)
转入单独测量模式。
ｄ)前代替元件(F5键)、后代替元件(F6键)
如果当前显示的元件有代替元件时，显示此项。
ｅ)确定/下一个 (F8键)
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
f）停止
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-228
ｇ)测量错误
因某种原因在测量中发生错误时，显示如下提示信息。
选择“是”，可转入单独测量模式。
选择“否”，则转移到下一个元件的测量。
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
