第 1 部 基本篇 第 4 章 制作生产程序
4-260
(3) 跟踪贴片坐标位置
执行后，在跟踪各贴片坐标中，会显示如下画面。
1) 状态
a) 跟踪模式
显示设置的传送方法是「手动」还是「自动」。
b) 电路范围、贴片点范围
选择所有贴片数据时显示“最初”、“最后”的步骤号。
变更跟踪范围时，则显示其编号。
c) 跟踪状态
「运行中」表示轴正在移动中。「暂停」表示自动传送暂停。「停止」表示手动传送或
有意识的停止。「轴退避中」表示轴正在移动到安全位置。「标记识别中」表示正在识
别区域标记。
d) 停止剩余时间
显示自动传送中的暂停剩余时间。
第 1 部 基本篇 第 4 章 制作生产程序
4-261
2) 贴片位置
显示当前的贴片位置的信息。
a) 电路号
显示跟踪中的电路/电路总数。
b) 贴片角度
显示跟踪中的贴片角度。
ｃ) 步骤号
显示输入顺（序）和生产顺（序）。
ｄ) 贴片 ID
显示跟踪中的元件 ID。
ｅ) 元件名
显示跟踪中的元件名称。
3) 照明设置
选择要点亮的 OCC 照明的类型。
可选择[角度]、[垂直]、[外圈]。
[外圈]按钮，仅当设置有「镀锡印刷识别贴片位置校正（选项）」时，才会显示。
4) 设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
元件的 4 角及贴片点的中间作为元件位置显示。
CENTER： 显示元件的中间。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
设置位置是指在生产程序中设置的贴片坐标。
可以手动输入或通过示教变更设置位置的贴片坐标值。
第 1 部 基本篇 第 4 章 制作生产程序
4-262

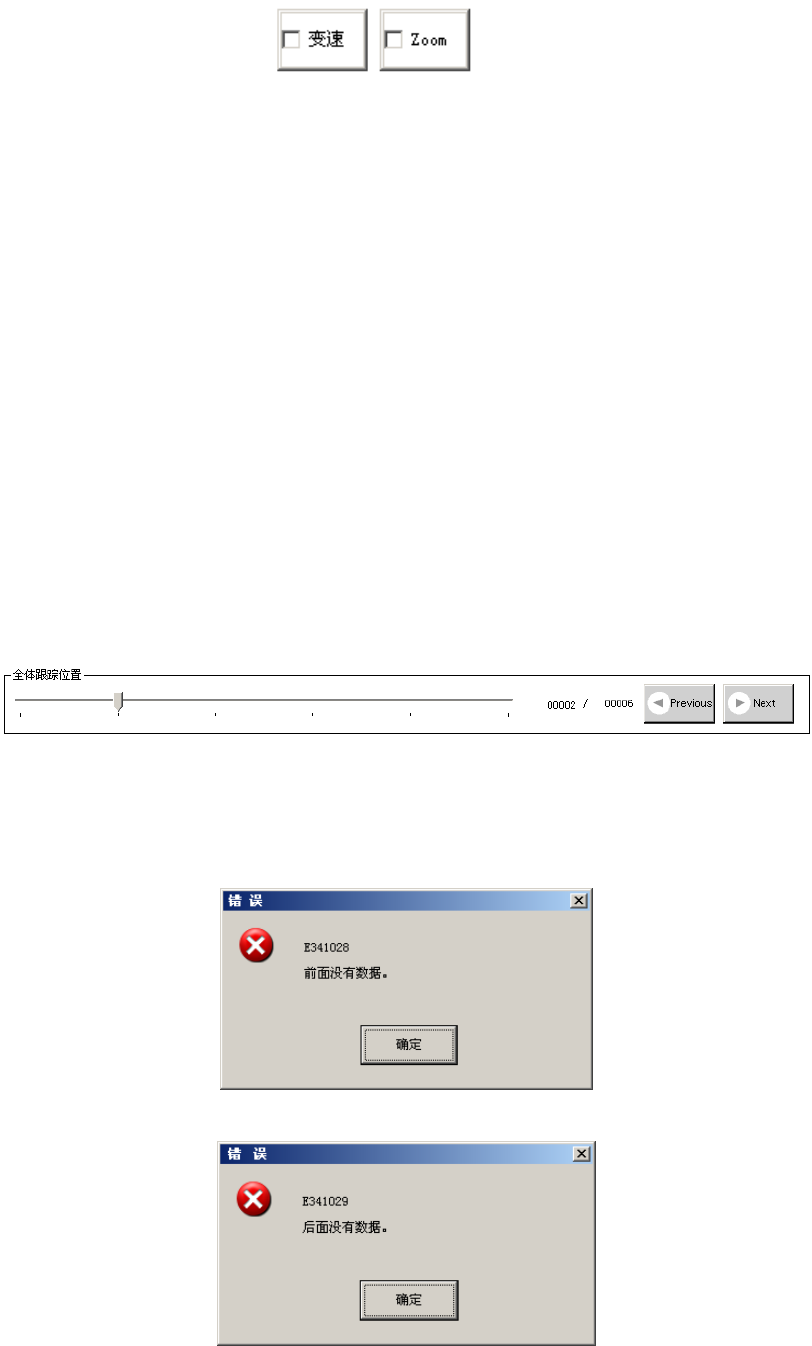

5) 变速
勾选[变速]的复选框后，示教时通过持续按移动按钮，会加快轴移动速度。
6) Zoom
勾选[Zoom]复选框，当操作选项中设置为[示教时进行数字放大]选项时，可以放大显示叠加的摄
像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・
勾选放大 4 倍时：(在操作选项中必须设置为[使用 4 倍放大]。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・
未勾选放大 4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2倍显示。
7) 确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标会被应用到贴片数据中。
如果不需要应用变更的数值，请按下[取消]按钮。
按下[取消]按钮时，如果在示教中坐标已经移动时，会返回原来的设定位置。
8) 全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时，可以通过自由地移动滑动条返回到前面、推进到后面。
另外，按[Previous]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动到下一个
贴片点。
当向前面的点移动，但是前面已经没有数据时，会显示如下提示信息。
当向下一点移动，但是后面已经没有数据时，会显示如下对话框。
