KE-3010A_20VA_20VRA_使用说明书 - 第673页
第 1 部 基本篇 第 4 章 制作生产程序 4-277 (11) 跟踪时的验证检查 ( 选购项 ) 在跟踪暂停时，可进行验证检查。 进行验证检查时，显示如下画面。 此外，验证检查后，检查测定值及结果显示「确定 」 或「 NG 」 。 关于检查的设置请参见「 4-3-5-2-6 检查 (4) 验证 ( 选购项 ) 」。
第 1 部 基本篇 第 4 章 制作生产程序
4-276

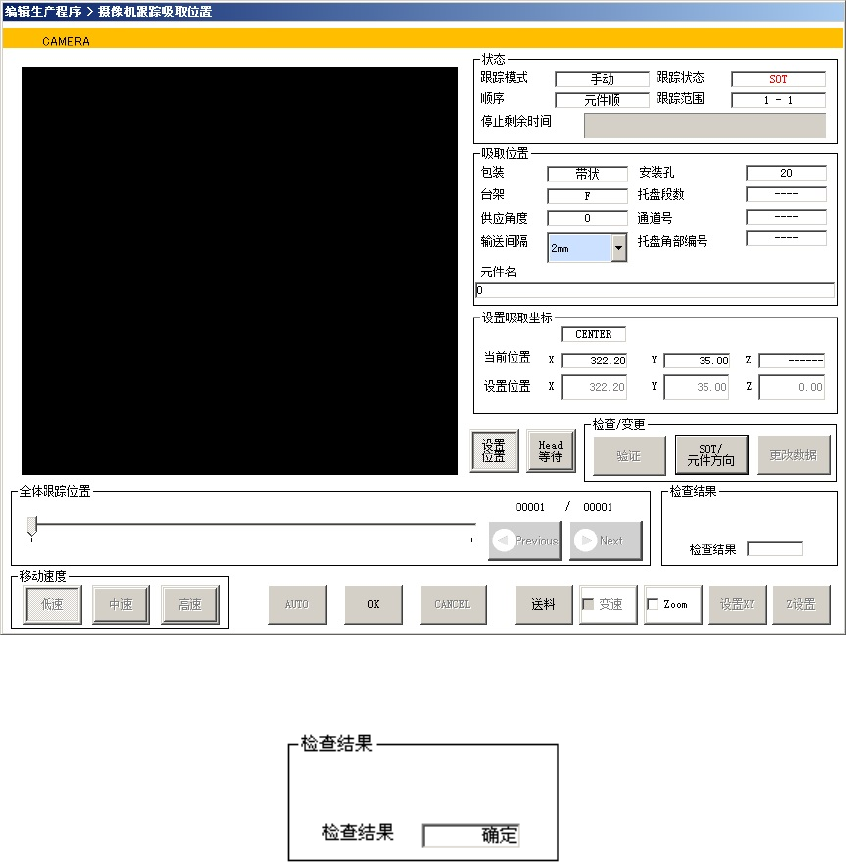

(10) 跟踪时的 SOT 方向检查(选购项)/元件方向检查
在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。
在 SOT 方向检查中或元件方向检查中，显示如下画面。
SOT 方向检查后或元件方向检查，检查结果显示「确定
」或「NG」。
关于检查的设置请参见「第 4 章 4-3-5-2-6 检查 (2) SOT 方向(选购项)/元件方向」。
第 1 部 基本篇 第 4 章 制作生产程序
4-277

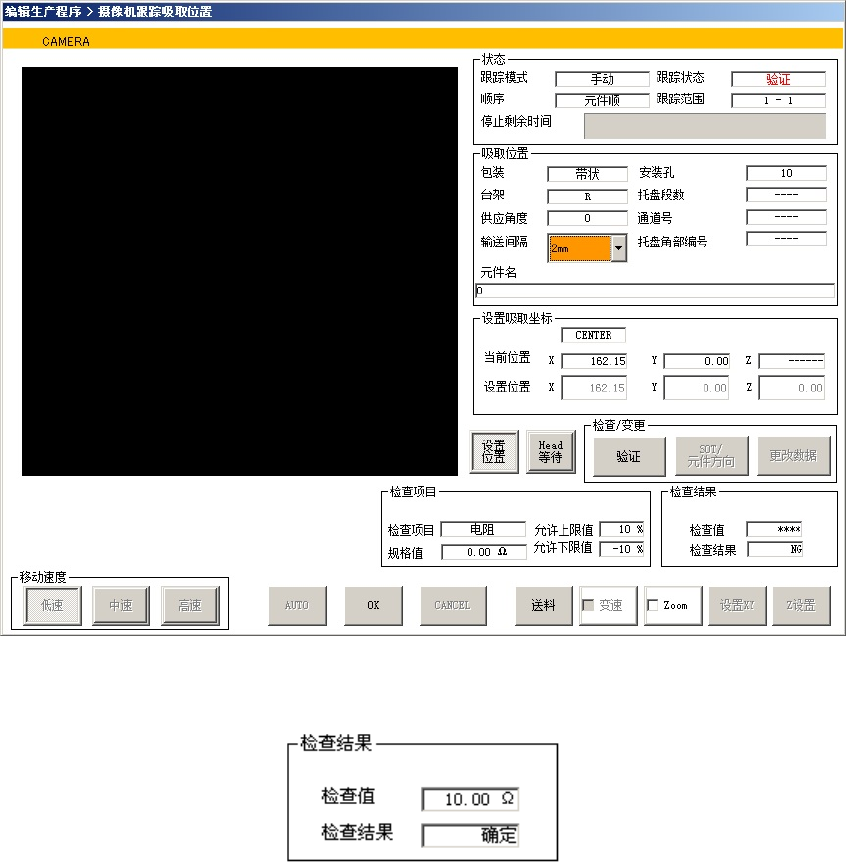

(11) 跟踪时的验证检查(选购项)
在跟踪暂停时，可进行验证检查。
进行验证检查时，显示如下画面。
此外，验证检查后，检查测定值及结果显示「确定
」或「NG」。
关于检查的设置请参见「4-3-5-2-6 检查 (4) 验证(选购项)」。
第 1 部 基本篇 第 4 章 制作生产程序
4-278
(12) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。

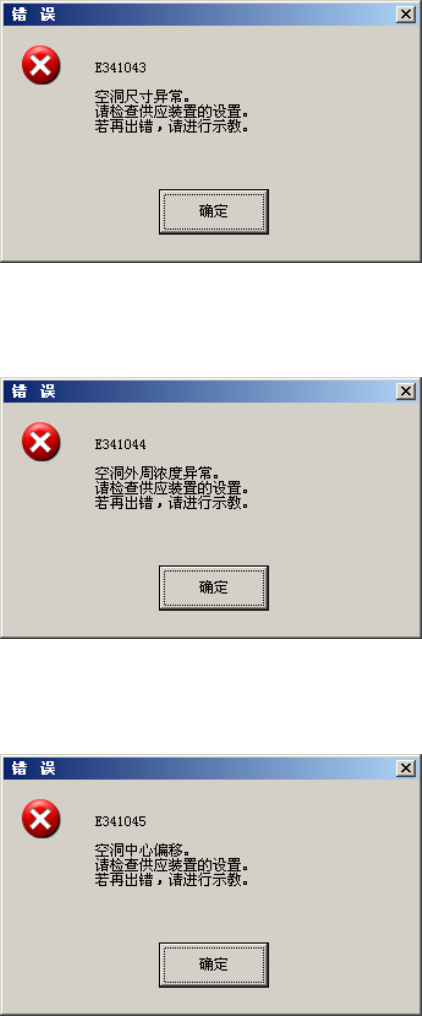

自动示教时，会出现下列 5 种错误/询问。
1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
