第 1 部 基本篇 第 4 章 制作生产程序
4-295

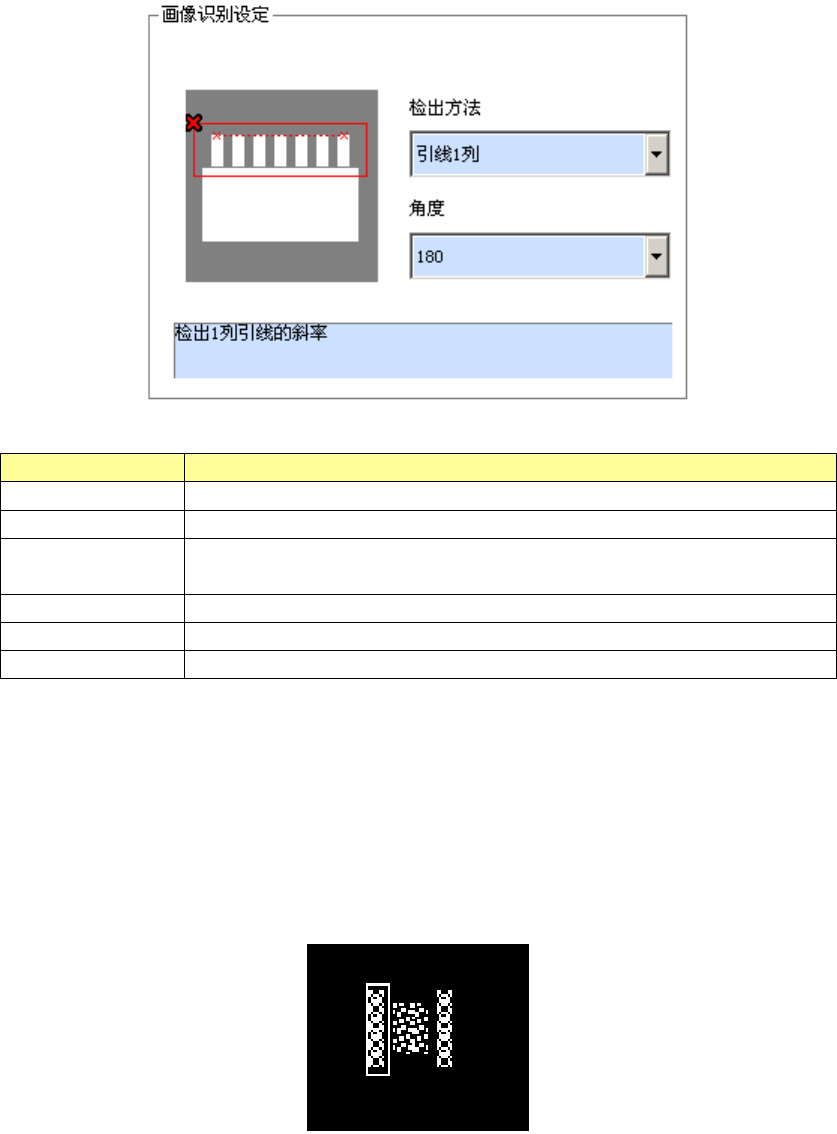

② 引脚、外形设置时
对元件一部分进行自动检测，校正倾斜。这时，要设置检出方法及检测角度。
检出方法 说明
外接中心 对元件从外侧进行扫描，自动检测出明亮部分的外接中心
引脚列中心 自动检测出引脚列的中心
引脚 2 列中心
自动检测出 2 个引脚列的各自中点，将该 2 处的中点的中央作为元件
的中心
2 角 自动检测出 2 个角，将 2 个角的中点作为元件的中心
任意 1 点 用户直接指定元件的中心
任意 2 点 将用户指定的任意 2 点的中央作为元件的中心
f) 球区域设置(通用图像元件(球、land))
显示与元件外形相当的窗口光标。
对窗口示教，仅使同一直径的电极包含在窗口内部。
按追加按钮时，即显示与元件外形相当的窗口光标，进行区域设置。
按示教结束按钮时，即结束区域的追加。
必须要至少设置 1 个球区域。
第 1 部 基本篇 第 4 章 制作生产程序
4-296

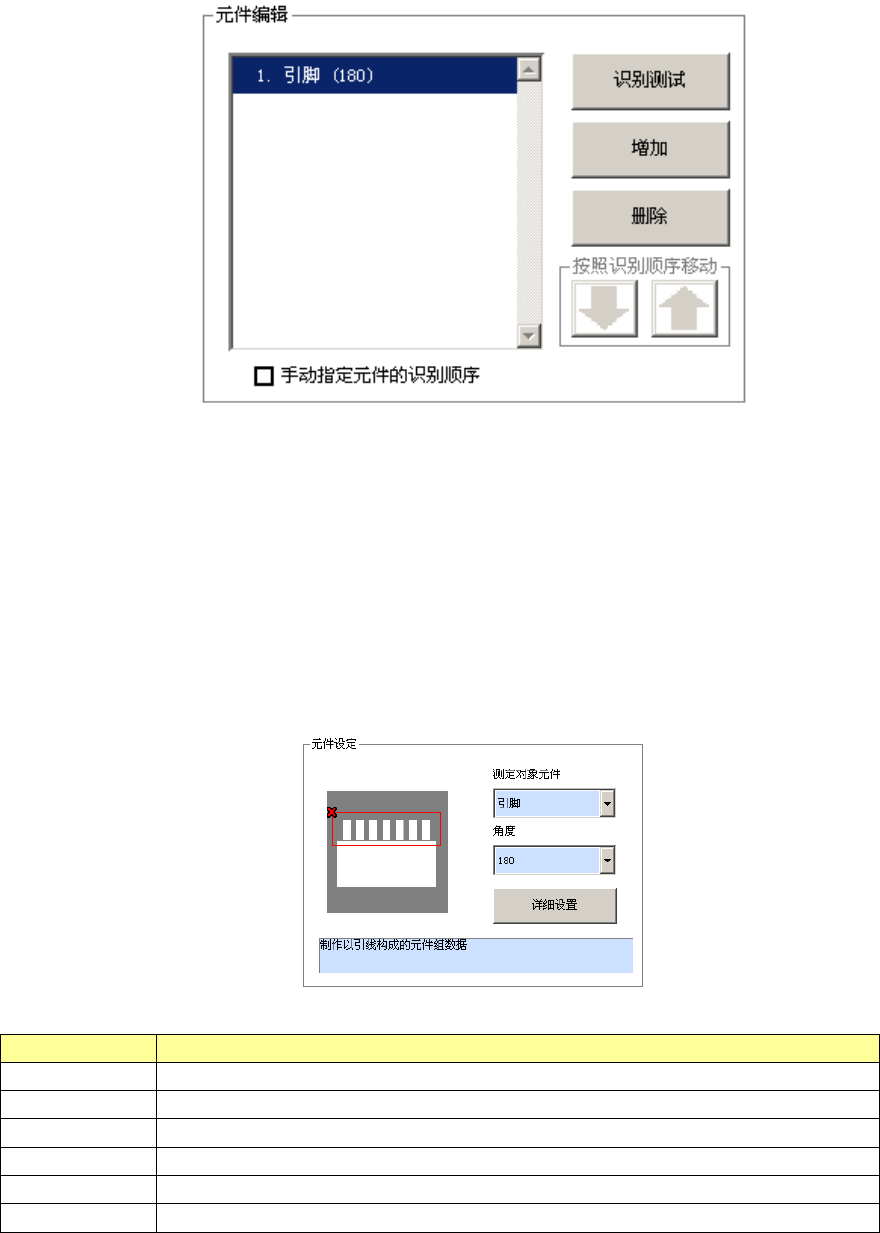

ｇ) 元件编辑(通用图像元件(引脚、外形))
进行多个元件组的追加、删除、识别顺序的设置。另外，也可进行识别测试。在元件编辑初始
状态下，会自动转移到元件设置画面。
① 要新追加元件组时，需按[增加]按钮。
对追加元件的类型、角度进行设置，追加元件组。另外，按下详细设置按钮时，会显示详
细设置对话框，可进行更加细致的设置。
② 要删除已有的元件组时，选择要删除的元件组，按[删除]按钮。
③ 要测试按当前的元件组设置可否进行识别时，按[识别测试]按钮。
④ 要变更元件组的识别顺序时，需勾选“手动指定元件的识别顺序”。
⑤ 要变更识别顺序时，选择要变更的元件组，按“按照识别顺序移动”的上下按钮。
元件组的位置会上下移动。
⑥ 结束所有元件组编辑后，请按下[示教结束]按钮。
元件类型 说明
引脚 制作由引脚构成的元件组数据
边 制作由边构成的元件组数据
角 制作由角构成的元件组数据
标记 制作由标记构成的元件组数据
重心 制作由用于决定粗位置的重心构成的元件组数据
用户定义 制作由用于方向检查的图像数据构成的元件组
第 1 部 基本篇 第 4 章 制作生产程序
4-297
ｈ) 保存
所有示教、设置结束后，需执行数据保存。
① 按[确定 F8]按钮执行元件识别，保存元件图像数据。
② 按下[取消 ESC]按钮，放弃图像示教结果，关闭执行画面。
③ 按下[再设定 F10]按钮，再次重新开始进行图像示教。
