第2部 功能详解篇 第7章 操作选项 7-20 7-3-6 选项 按下［选项］按钮时，会显示 “ 生产时的选项设置画面 ” 。 No. 项目 内容 状态 动作及详细内容 1 使用陶瓷基板 设置是否使用陶瓷基板用的补偿量。 根据 「机器设置」 中设置的陶瓷基板用的推挤补偿 量按压支撑台。 根据 「机器设置」 中设置的按压普通基板补偿量按 压支撑台。 2 放回吸嘴时不检查其姿势 设置是否在放回吸嘴时检查吸嘴的姿势。 对生产中的基板搬送时， …
第2部 功能详解篇 第7章 操作选项
7-19
序号 项目
内容
动作及详细内容
1 检查内容
设置检查项目。
只有 MS 参数设置选择了使用共面性、且平行性检查的比
例为 0 以外时，才可设置。
只进行平行性（引脚）检
查
只进行平行性检查
检查平行性（引脚）和共
面性
进行平行性和共面性两项检
查。
2 共面检测发生错误时
设置共面检测发生错误时的处理方法。
只有 MS 参数设置选择了使用共面性时，才可设置。
暂停 共面检测发生错误时暂停。
不检查贴片状态
（不检查，直接贴片）
共面检测发生错误时，不检
查，直接贴片。
废弃元件
共面检测发生错误时，废弃
元件。
3 输出共面检测的详细情报
设置共面检测的详细信息的输出方法。
只有设置了共面检测出错时「暂停」的情况下，才能设置
此项。
不要输出 不输出共面检测信息
只输出电极出错信息 只输出电极出错信息
输出全部电极信息 输出全部电极信息
第2部 功能详解篇 第7章 操作选项
7-20
7-3-6 选项
按下［选项］按钮时，会显示“生产时的选项设置画面”。
No. 项目
内容
状态 动作及详细内容
1 使用陶瓷基板
设置是否使用陶瓷基板用的补偿量。
根据「机器设置」中设置的陶瓷基板用的推挤补偿
量按压支撑台。
根据「机器设置」中设置的按压普通基板补偿量按
压支撑台。
2 放回吸嘴时不检查其姿势
设置是否在放回吸嘴时检查吸嘴的姿势。
对生产中的基板搬送时，放回吸嘴时不检查吸嘴的
姿势。
对生产中的基板搬送时，放回吸嘴时检查吸嘴的姿
势。检查出异常时，显示“吸嘴安装状态异常”。
3
发生无元件时抑制该供料器的其
它元件的吸取
对使用电动供料器时同一供料器内的其他元件用完时，是否
抑制吸取进行设置。
同一供料器内的其他元件用完时，抑制吸取。
同一供料器内的其他元件用完时，不抑制吸取。
第2部 功能详解篇 第7章 操作选项
7-21
7-4 使用单元
设置使用中的单元的操作。
检查芯片站立、检查异元件、检查元件姿势的各选项，均需在「元件数据」中逐项元件进行设置。
在本画面上，进行最根本的设置。
在此取消选择后，在「元件数据」中即使选择了也将无效。

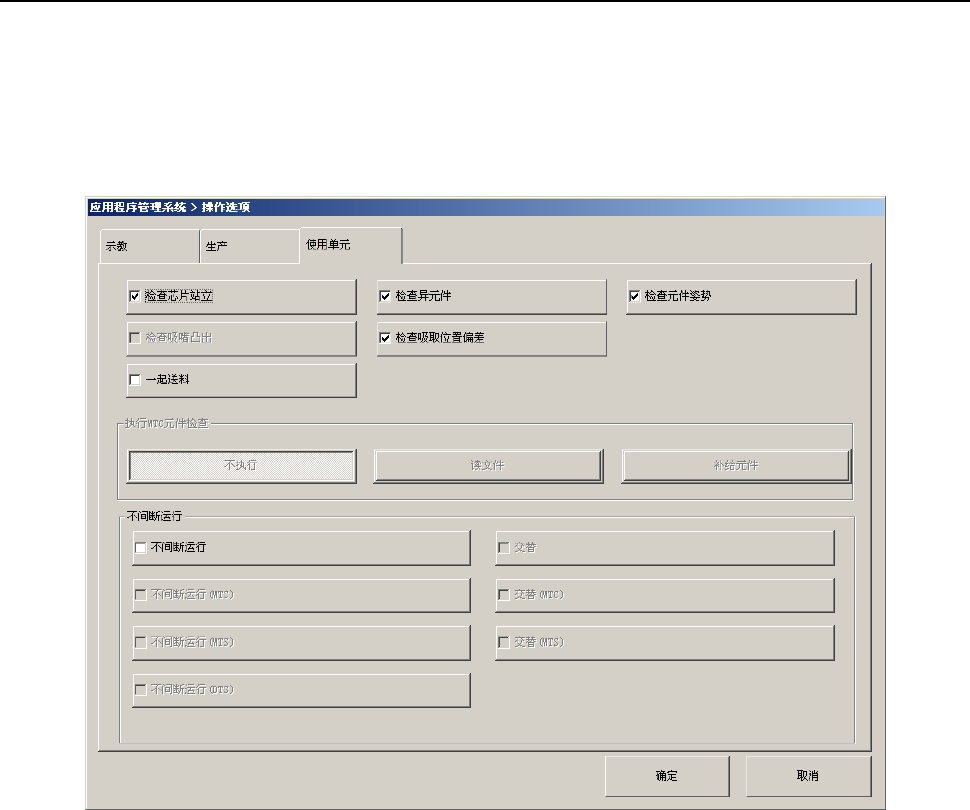

按下［使用单元］选项卡后，可显示“使用单元选项设置画面”。
