第2部 功能详解篇 第8章 机器设置 8-60 (4) 执行动作 ( 坏板标记读入器 ) 1) 选择执行后，会在下图的坏板标记读入器示教的自动示教临界值的状态里显示 “ 初始化中 ” 信息，坏板标记读入器被初始化。 2) 之后，在下图的坏板标记读入器示教的自动示教临界值的状态里显示 “ 执行中 ” 信息，执行 自动测量。
第2部 功能详解篇 第8章 机器设置
8-59

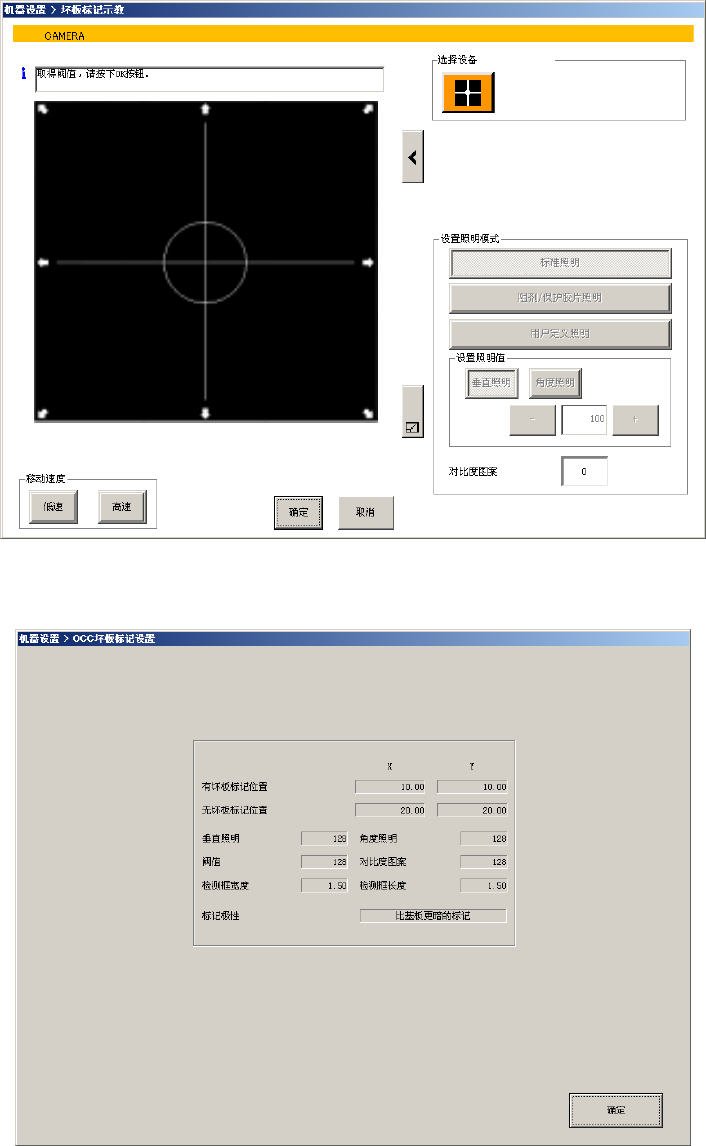

c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。
d) 测量后获得阈值后，按下[OCC 坏板标记信息]按钮，画面可显示测量结果。
第2部 功能详解篇 第8章 机器设置
8-60
(4) 执行动作(坏板标记读入器)

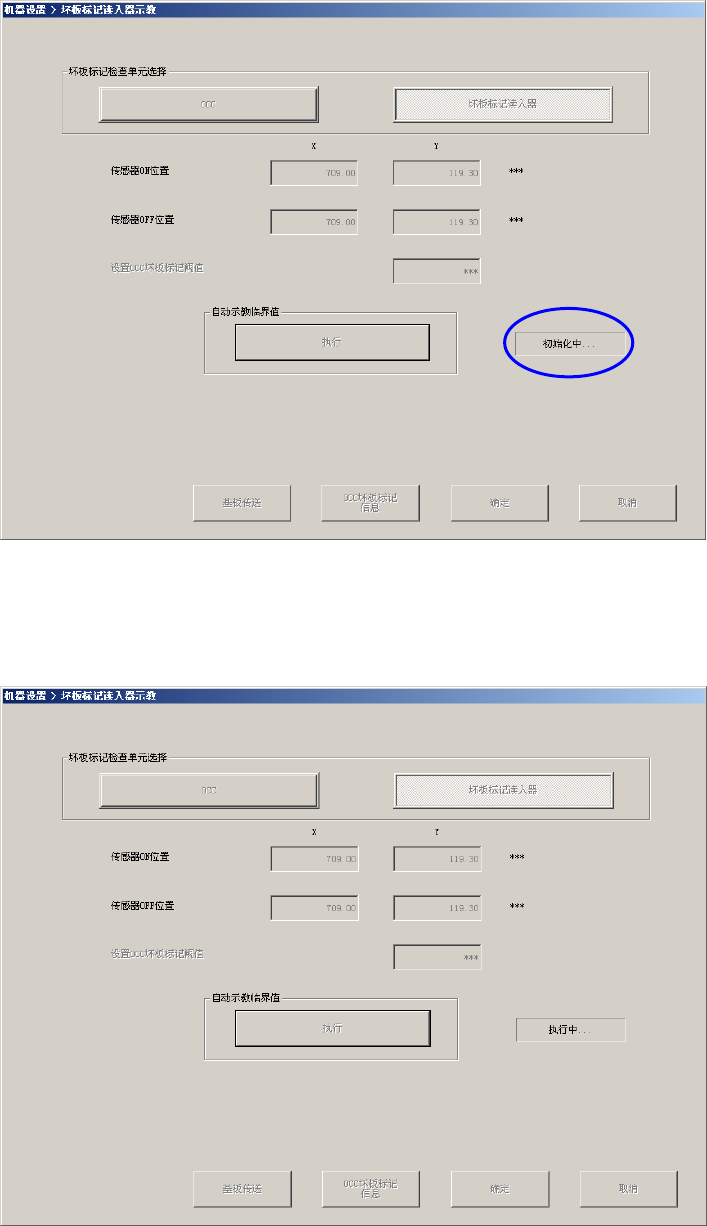

1) 选择执行后，会在下图的坏板标记读入器示教的自动示教临界值的状态里显示“初始化中”
信息，坏板标记读入器被初始化。
2) 之后，在下图的坏板标记读入器示教的自动示教临界值的状态里显示“执行中”信息，执行
自动测量。
第2部 功能详解篇 第8章 机器设置
8-61

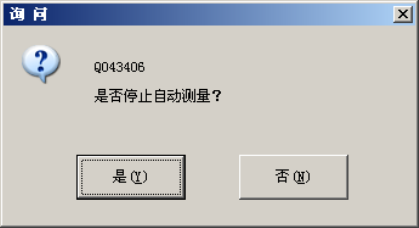

3) 坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下[是]按钮为中断处理。按下[否]按钮为继续执行处理。
