第 2 部 功能详解篇 第 9 章 手动控制
9-39
9-7 图像

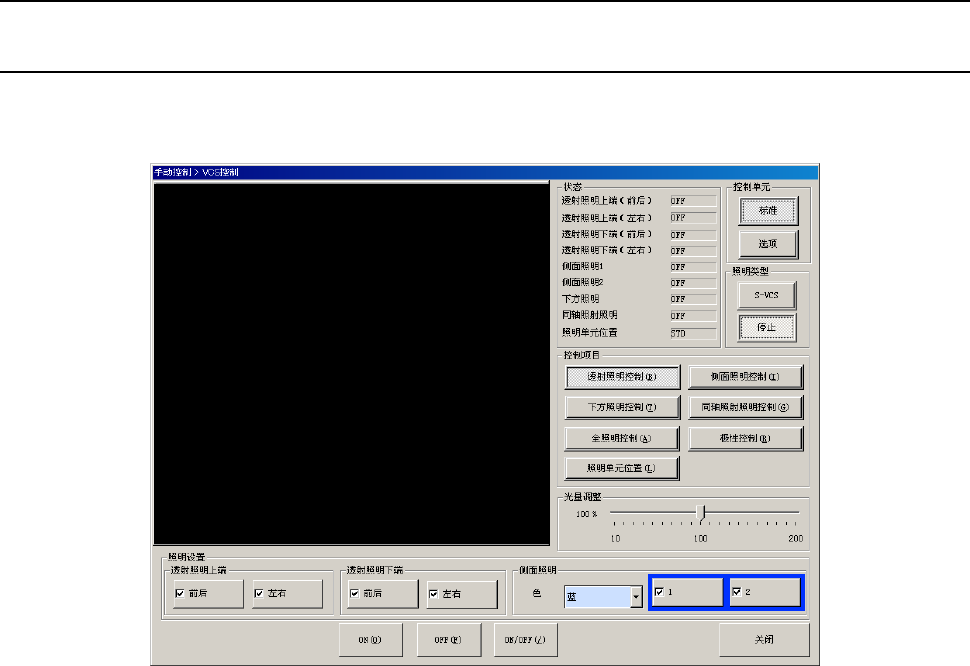

9-7-1 VCS 控制
选择下拉菜单的[图像系(C)]－[VCS 控制(V)]、或命令按钮的[VCS 控制]后，即显示 VCS 控制画面。
(1) 状态
控制结束时显示各单元的状态。
(2) 控制单元
用单选按钮选择控制对象单元。
在 MS 参数的[初始设置(I)]－[选项单元(U)]－VCS 选项卡设置中，选项 VCS 没有设置（没有安
装）的单元，不能选择。但不受机器设置的“使用单元”设置的影响。（未选中（不使用）单元也
可选择）。
(3) 照明类型（仅 KE-3020VA/3020VRA）
通过单选按钮选择照明类型。
照明类型选择了[S-VCS]时，控制项目不能选择为[透过照明控制]。
第 2 部 功能详解篇 第 9 章 手动控制
9-40
(4) 控制项目
用单选按钮选择控制项目。
各项照明控制，可选择[ON(O)]、[OFF(F)]、[ON/OFF(/)]按钮，或按[F3]键、[F4]键、[F5]键进
行控制。
1) 透射照明控制
控制透射照明的 ON/OFF。
2) 侧面照明控制
控制侧面照明的 ON/OFF。
3) 下方照明控制
控制下方照明的 ON/OFF。
4) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
5) 全照明控制
控制透射照明、侧面照明、下方照明、及同轴照射照明的 ON/OFF。
[各项照明控制必须设定的项目]
a) 光量调整
移动滑动条，设定光量。
也可用箭头键、[Page Up]键、[Page Down]键，移动滑动条。
b) 透射照明
用复选框设定对象。
c) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
d) 下方照明控制
用复选框设定对象。
6) 极性控制
控制极性的正／反。
选择 [正(P)]、[反(N)]、[正/反(/)
]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
7) 照明装置位置
把照明装置移动到「Standard」侧或「Option」侧。
选择[STD(S)]、[OPT(O)]、[STD/OPT(/)]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-41
9-8 供料器

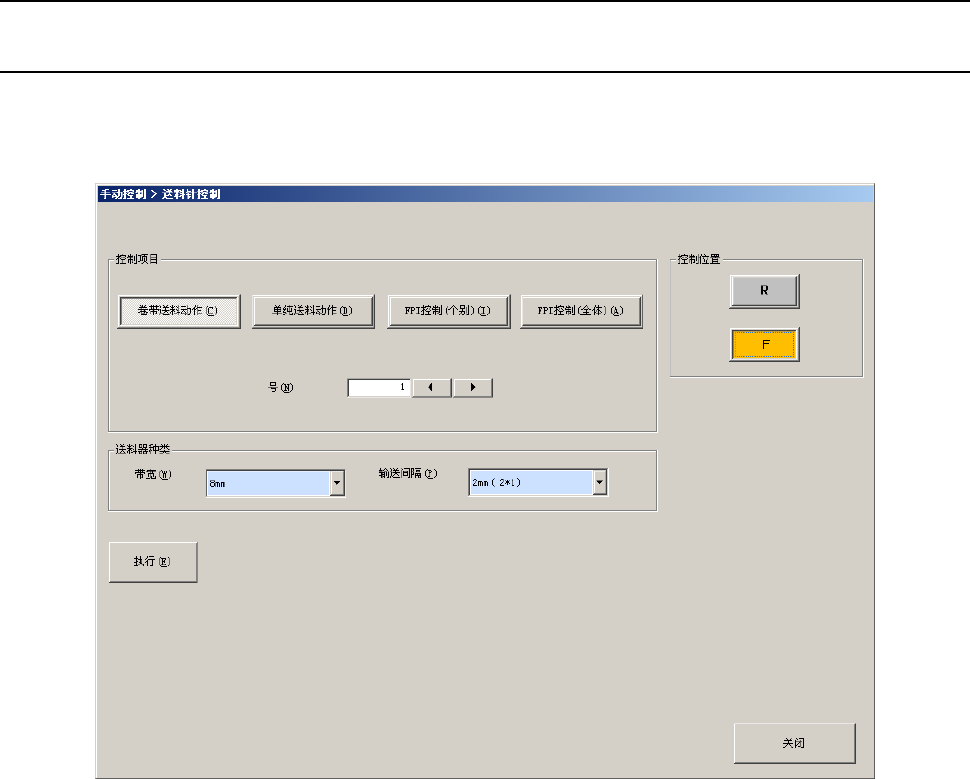

9-8-1 送料针控制
在下拉菜单中点击[供料器(E)]-[送料针控制(N)]、或从命令按钮中点击[送料针控制]后，可显示送料针
控制画面。
