第 2 部 功能详解篇 第 9 章 手动控制 9-51 (6) 切割/带控制 连接电动式台架后，[切割控制]按钮变为有效。按下[切割控制]按钮，即可显示切割控制画面。 用控制项目的单选按钮（[切割料带]、[连续切割料带]、[带控制]、[连续带控制]）选择动作， 按下[执行]按钮。按 下[执行]按钮后， 会显示提示，按下[确定] 按钮后即开始运行(带控 制不显 示提示信息)。 状态显示切割机单元的传感状态及传感反应时间。 要停止连续切割料…
第 2 部 功能详解篇 第 9 章 手动控制
9-50
(5) 设置
连接电动供给装置后，[设置]按钮变为有效。按下[设置]按钮，会显示属性设置画面。可以设置选
择中的供料器的属性。
在组合框选择送料速度和带料后，按下[执行]按钮。
但当[电动式台架连接状态]、[供料器连接状态]为[未连接]时，不能进行[执行]操作。
・

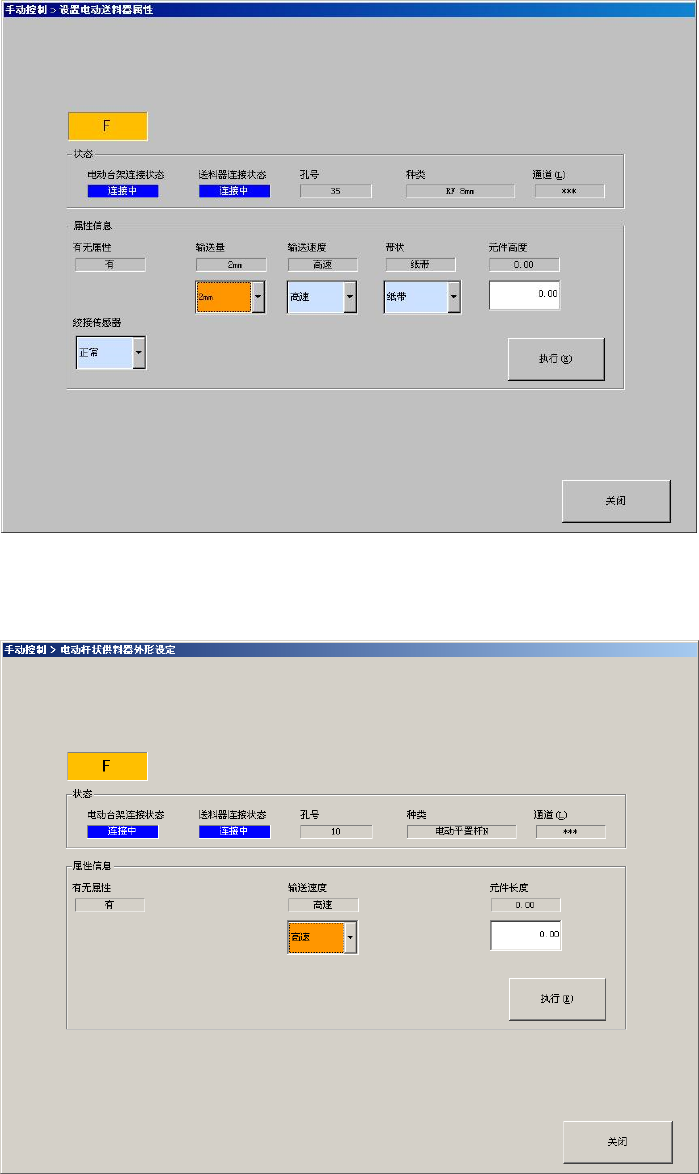

属性设定画面(电动供料器)
・
属性设定画面(电动杆状供料器)
第 2 部 功能详解篇 第 9 章 手动控制
9-51

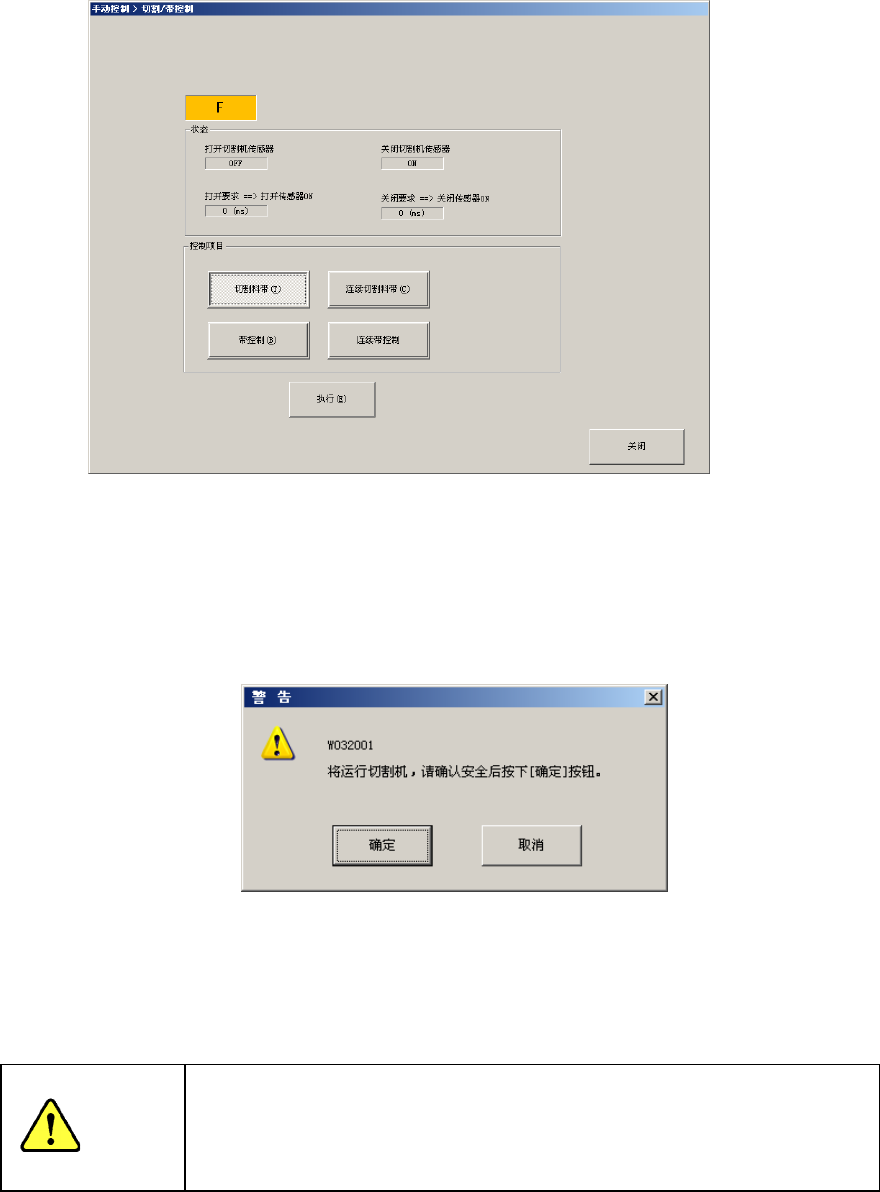

(6) 切割/带控制
连接电动式台架后，[切割控制]按钮变为有效。按下[切割控制]按钮，即可显示切割控制画面。
用控制项目的单选按钮（[切割料带]、[连续切割料带]、[带控制]、[连续带控制]）选择动作，
按下[执行]按钮。按下[执行]按钮后，会显示提示，按下[确定]按钮后即开始运行(带控制不显
示提示信息)。
状态显示切割机单元的传感状态及传感反应时间。
要停止连续切割料带动作时，请按[停止]按钮。
1) 切割料带
进行切割料带动作。
2) 连续切割料带
连续进行切割料带动作。可按[停止]按钮停止动作。
3) 带控制
进行切割机的带传送动作。
4) 连续带控制
连续进行切割机的带传送动作。按[停止]按钮，即停止动作。
选择「确定」，即可开始切割动作。
在选择「确定」前，请务必确认装置附近没有人在进行作业。
为了防止对人身造成伤害，切割动作中请不要把手放入装置内部或把脸、
头靠近。
警告
第 2 部 功能详解篇 第 9 章 手动控制
9-52

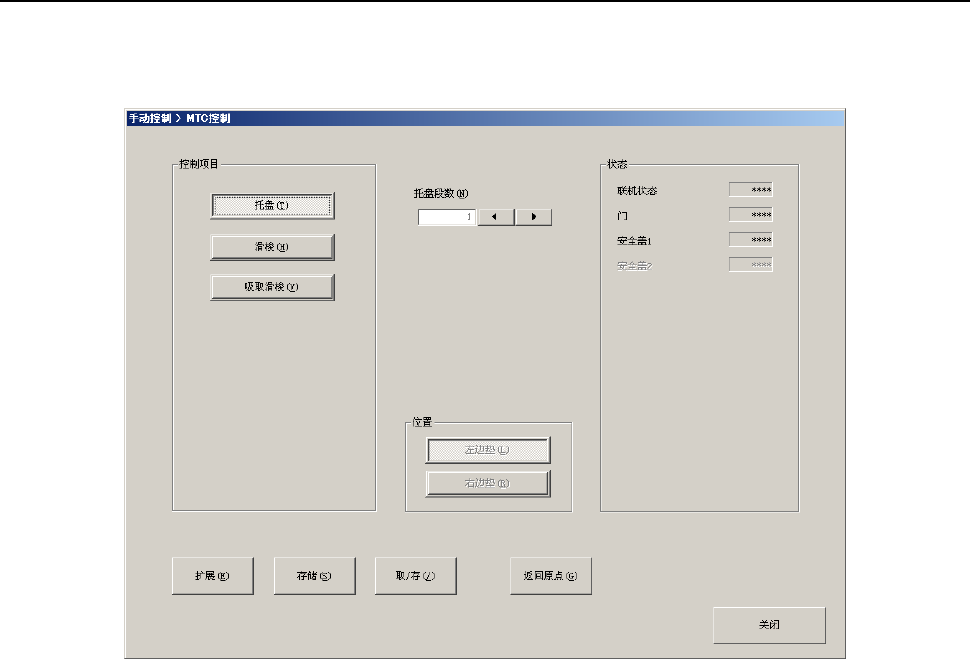

9-8-3 MTC 控制
从下拉菜单中选择[供给装置(E)]－[MTC 控制(C)]、或选择命令按钮[MTC 控制]，即可显示 MTC 控制
画面。
(1) 控制项目
按下按钮，选择控制项目。
1) 托盘
控制托盘的扩展（拉出，下同）/存储（推入，下同）。
选择[扩展(E)]、[存储(S)]、[取/存(/)]、[返回原点(G)]按钮、或按下[F3]键、[F4]键、[F5]
键，来进行控制。
2) 滑梭
控制滑梭的扩展/存储。
选择[扩展(E)]、[存储(S)]、[取/存(/)]、[返回原点(G)]按钮、或按下[F3]键、[F4]键、[F5]
键，来进行控制。
3) 吸取滑梭
控制吸取滑梭。
选择[ON(O)]、[OFF(F)]、[ON/OFF(/)]、[返回原点(G)]按钮，或按下[F3]键、[F4]键、[F5]
键，来进行控制。
(2) 位置
用按钮选择控制时的位置。
只限控制项目中选择了“吸取滑梭”时，才可设定。
(3) 状态
控制结束时显示各单元的状态。
连线状态、门的开关状态、安全罩的开关状态为连续显示。
