第 2 部 功能详解篇 第 10 章 设备运行信息 10-32 10-4-11 轴运行信息 从下拉菜单中点击 [ 窗口 (W)]-[ 轴运行信息 ] ，或从命令按钮中点击 [ 轴运行信息 ] 后，可显示轴运行信 息画面。 (1) 轴运行信息 No. 项目 内容 1 X 轴总移动距离 X 轴的移动距离累计。 2 Y 轴总移动距离 Y 轴的移动距离累计。 3 Z 轴总移动距离 Z 轴 (Head1 ～ 6 、 R) 移动距离累计。 4 θ …
第 2 部 功能详解篇 第 10 章 设备运行信息
10-31
(2) [重新设置]按钮

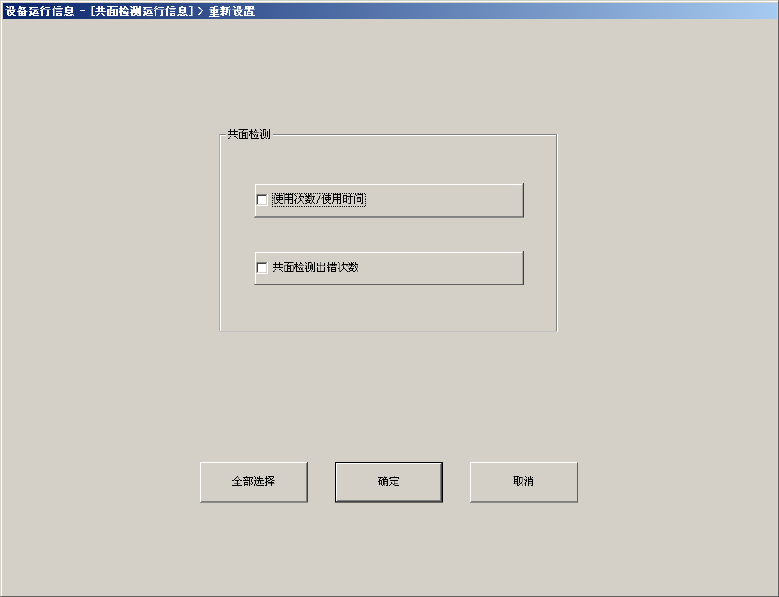

点击[重新设置]按钮，或点击下拉菜单中的[数据(D)]-[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 按[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]按钮后，可显示询问信息画面，点击[确定]后，
对象项目都将被重新设置，并关闭画面。
・ 点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-32
10-4-11 轴运行信息
从下拉菜单中点击[窗口(W)]-[轴运行信息]，或从命令按钮中点击[轴运行信息]后，可显示轴运行信
息画面。
(1) 轴运行信息
No.
项目 内容
1
X 轴总移动距离 X轴的移动距离累计。
2
Y 轴总移动距离 Y轴的移动距离累计。
3
Z 轴总移动距离 Z轴(Head1～6、R)移动距离累计。
4
θ 轴总移动距离（旋转） θ 轴(Head1～6、R)移动距离累计。
5
支撑台轴总移动距离 支撑台轴移动距离累计。
6
AWC 轴总移动距离 基板宽度自动调整轴（IN／OUT）移动距离累计。
7
补充润滑油后移动距离 补充润滑油后的 X 轴、Y 轴的移动距离累计。
超过设定移动距离，则显示出警告。（下图）
参照 3-4-2 章 XY 轴滚珠丝杠，实施加油。
按下润滑油补充，则 X 轴、Y 轴都变为「0.000km」
第 2 部 功能详解篇 第 10 章 设备运行信息
10-33
（2）[重新设置]按钮
点击[重新设置]按钮，或点击下拉菜单中的[数据(D)]-[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 按[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]按钮后，可显示询问信息画面，点击[确定]后，
对象项目都将被重新设置，并关闭画面。
・ 点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
