14 www.fes to.com/c atalogue/... 2026/07 538839341 | | 24.07.2026 紧凑型气缸，双作用 ADN- S 尺寸 尺寸 – 脚架安装件 HNA CAD 相关数据下载 www.festo.com [1] + = 加工作行程
13
2026/07
www.festo.com/catalogue/...
538839341 | | 24.07.2026
紧凑型气缸，双作用 ADN-S
尺寸

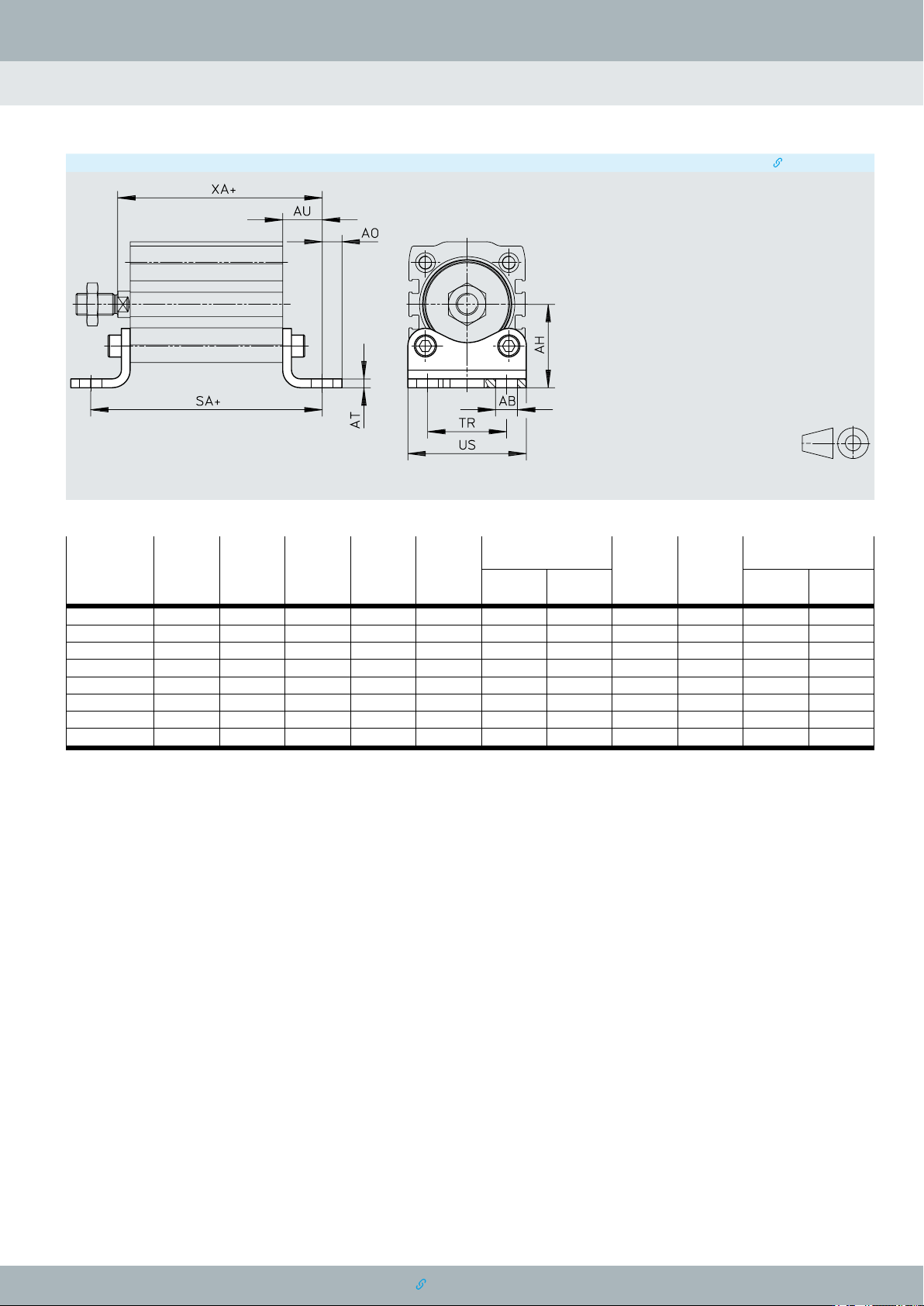

尺寸 – 脚架安装件 HNA
CAD 相关数据下载 www.festo.com
[1] + = 加工作行程
AB
@
AH AO AT AU SA
3)
TR US XA
3)
+0,2
2)
+0,2 +1,2
2)
+1,2
H14 JS14 ±0,5 ±0,2 ±0,2 -0,5
HNA-12 5,8 21 5 3 13 41,5 45,5 16 26 31 35
HNA-16 5,8 22 4,75 3 13 42 46,5 18 27,5 32 36,5
HNA-20 7 27 6,25 4 16 49,5 54 22 34,5 36,5 41
HNA-25 7 29 6,25 4 16 51 55,5 26 38,5 38,5 43
HNA-32 7 33,5 7 4 16 53,5 57 32 46 41,5 45
HNA-40 10 38 9 4 18 62 65,5 36 54 49 52,5
HNA-50 10 45 8 5 21 71 74 45 64 57 60
HNA-63 10 50 8 5 21 74 77 50 75 60 63
2) 位置感测
3) 行程 5、10 和 25 的偏差尺寸
15
2026/07
www.festo.com/catalogue/...
538839341 | | 24.07.2026
紧凑型气缸，双作用 ADN-S
尺寸
L
1)
2) SA XA
[mm] +0,2 +1,2
HNA-12
5
–
46,5 36
g
50,5 40
10
–
51,5 41
g
55,5 45
HNA-16
5
–
47 37
g
51,5 41,5
10
–
52 42
g
56,5 46,5
25
–
69 59
g
74,5 64,5
HNA-20
5
–
54,5 41,5
g
59 46
10
–
59,5 46,5
g
64 51
25
–
77,5 64,5
g
82 69
HNA-25
5
–
56 43,5
g
60,5 48
10
–
61 48,5
g
65,5 53
25
–
79 66,5
g
83,5 71
HNA-32
5
–
58,5 46,5
g
62 50
10
–
63,5 51,5
g
67 55
25
–
81,5 69,5
g
85 73
HNA-40
5
–
67 54
g
70,5 57,5
10
–
72 59
g
75,5 62,5
25
–
90 77
g
93,5 80,5
HNA-50
10
–
81 67
g
84 70
25
–
98,5 84,5
g
102 88
HNA-63
10
–
84 70
g
87 73
25
–
101,5 87,5
g
104,5 90,5
1) 行程
2) 位置感测
