紧凑型气缸，双作用 ADN-S

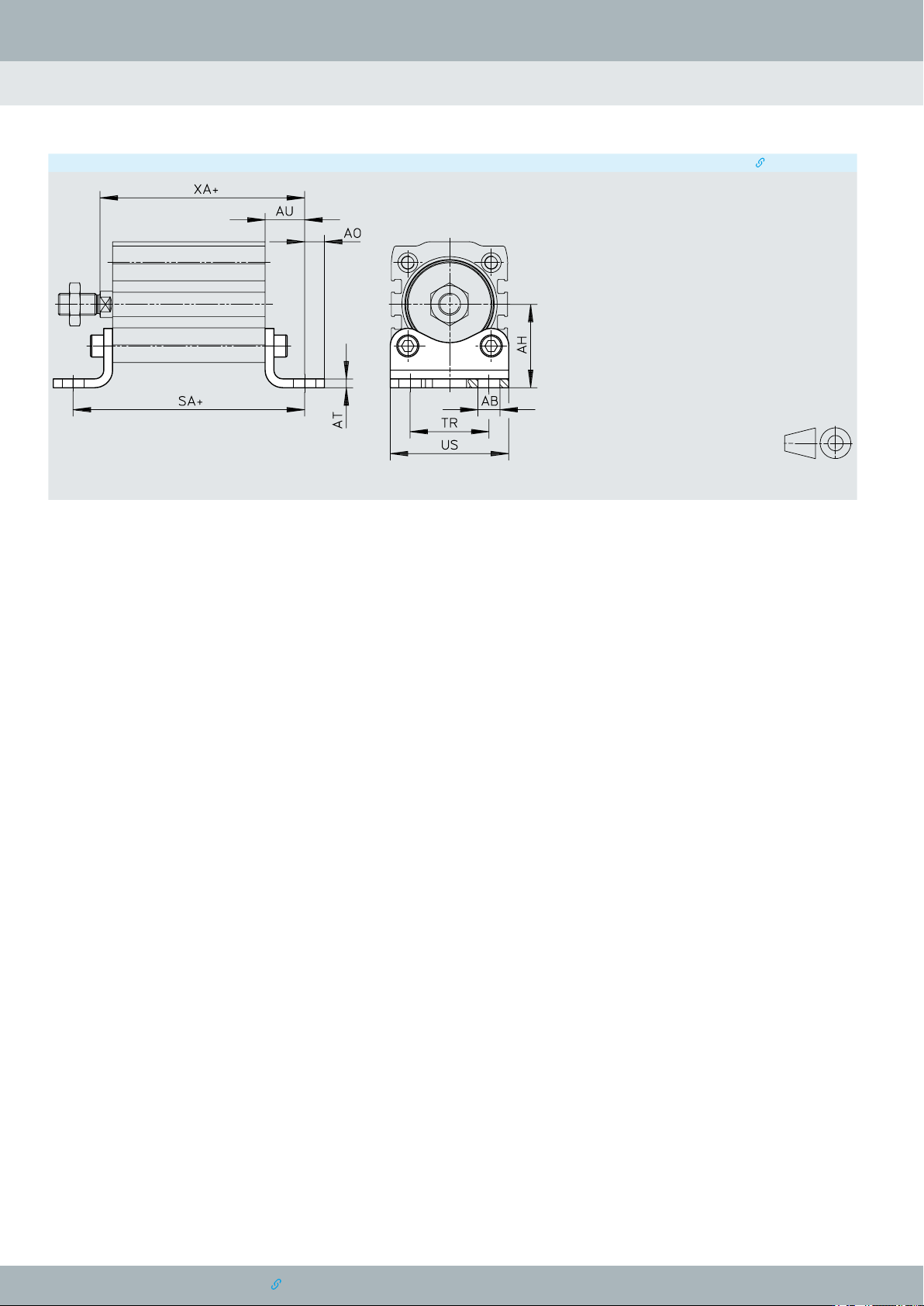

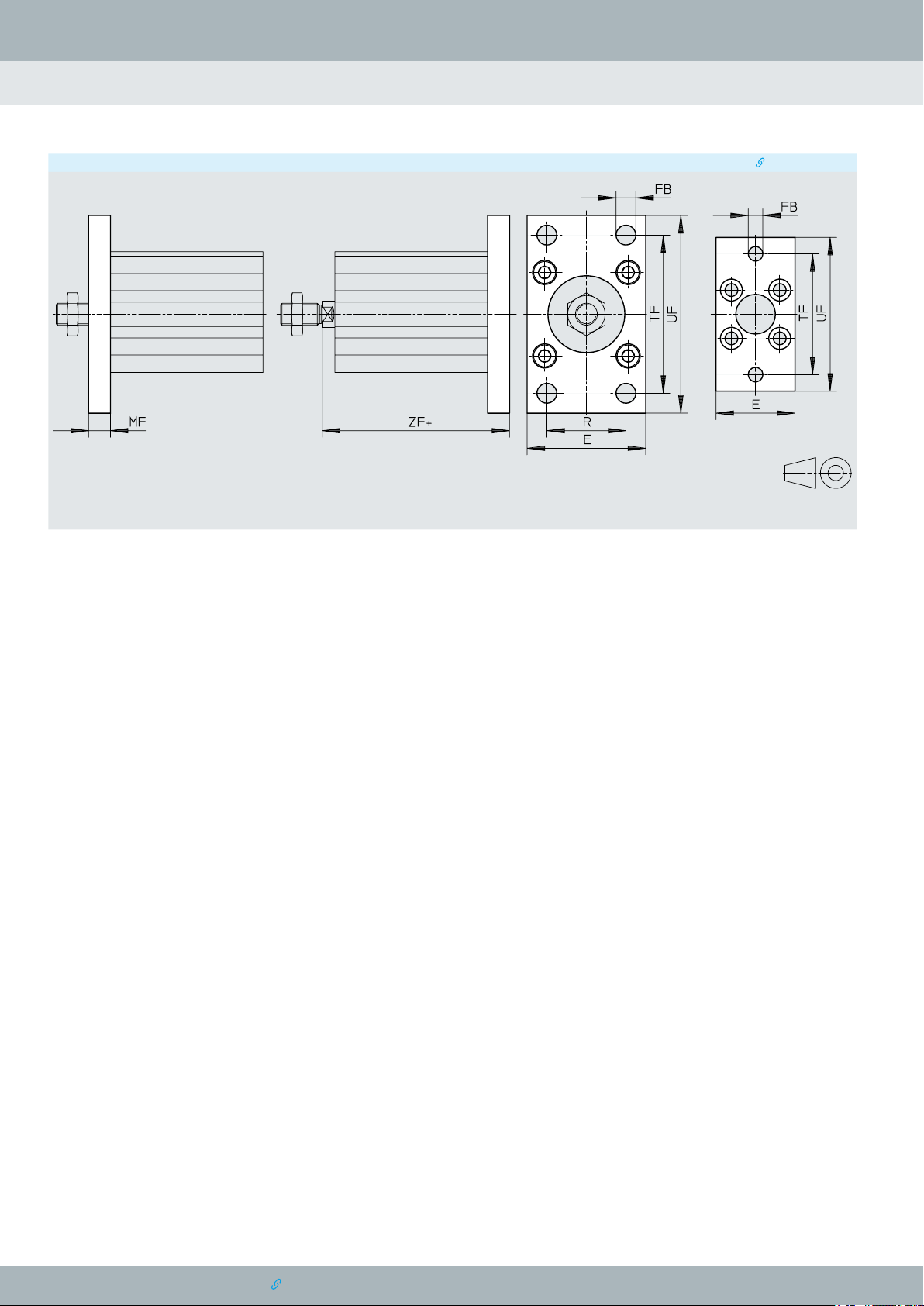

尺寸
L
1)
2) SA XA
[mm] +0,2 +1,2
HNA-12
5
–
46,5 36
g
50,5 40
10
–
51,5 41
g
55,5 45
HNA-16
5
–
47 37
g
51,5 41,5
10
–
52 42
g
56,5 46,5
25
–
69 59
g
74,5 64,5
HNA-20
5
–
54,5 41,5
g
59 46
10
–
59,5 46,5
g
64 51
25
–
77,5 64,5
g
82 69
HNA-25
5
–
56 43,5
g
60,5 48
10
–
61 48,5
g
65,5 53
25
–
79 66,5
g
83,5 71
HNA-32
5
–
58,5 46,5
g
62 50
10
–
63,5 51,5
g
67 55
25
–
81,5 69,5
g
85 73
HNA-40
5
–
67 54
g
70,5 57,5
10
–
72 59
g
75,5 62,5
25
–
90 77
g
93,5 80,5
HNA-50
10
–
81 67
g
84 70
25
–
98,5 84,5
g
102 88
HNA-63
10
–
84 70
g
87 73
25
–
101,5 87,5
g
104,5 90,5
1) 行程
2) 位置感测
