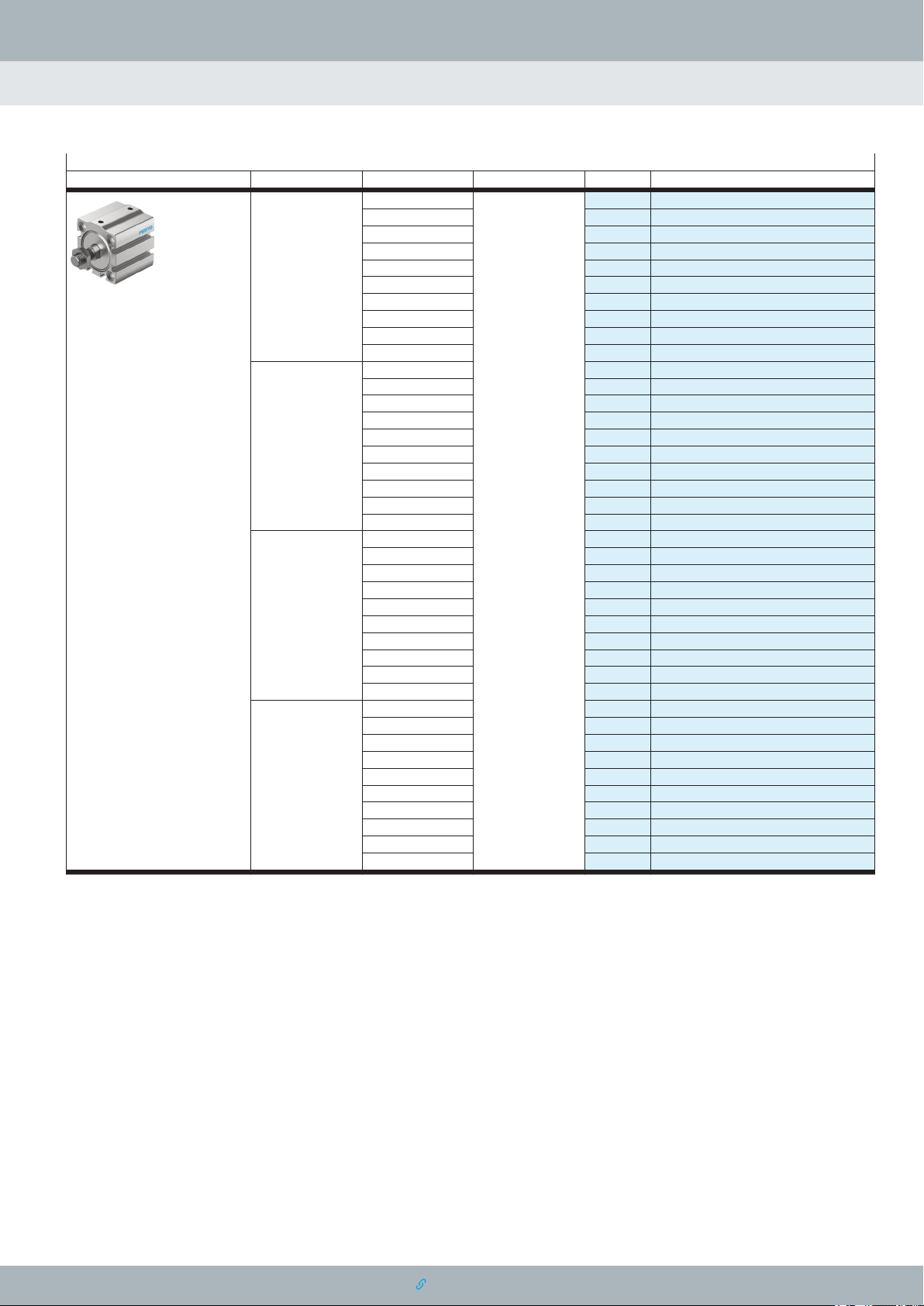

紧凑型气缸，双作用 ADN-S

订货数据

订货号型号

32 mm 5 mm 0 - 无耐腐蚀能力

8142866 ADN-S-32-5-A-P-A-F1A

10 mm

8142867 ADN-S-32-10-A-P-A-F1A

15 mm

8142868 ADN-S-32-15-A-P-A-F1A

20 mm

8142869 ADN-S-32-20-A-P-A-F1A

25 mm

8142870 ADN-S-32-25-A-P-A-F1A

30 mm

8142871 ADN-S-32-30-A-P-A-F1A

35 mm

8142872 ADN-S-32-35-A-P-A-F1A

40 mm

8142873 ADN-S-32-40-A-P-A-F1A

45 mm

8142874 ADN-S-32-45-A-P-A-F1A

50 mm

8142875 ADN-S-32-50-A-P-A-F1A

40 mm 5 mm

8142886 ADN-S-40-5-A-P-A-F1A

10 mm

8142887 ADN-S-40-10-A-P-A-F1A

15 mm

8142888 ADN-S-40-15-A-P-A-F1A

20 mm

8142889 ADN-S-40-20-A-P-A-F1A

25 mm

8142890 ADN-S-40-25-A-P-A-F1A

30 mm

8142891 ADN-S-40-30-A-P-A-F1A

35 mm

8142892 ADN-S-40-35-A-P-A-F1A

40 mm

8142893 ADN-S-40-40-A-P-A-F1A

45 mm

8142894 ADN-S-40-45-A-P-A-F1A

50 mm

8142895 ADN-S-40-50-A-P-A-F1A

50 mm 5 mm

8142907 ADN-S-50-5-A-P-A-F1A

10 mm

8142908 ADN-S-50-10-A-P-A-F1A

15 mm

8142909 ADN-S-50-15-A-P-A-F1A

20 mm

8142910 ADN-S-50-20-A-P-A-F1A

25 mm

8142911 ADN-S-50-25-A-P-A-F1A

30 mm

8142912 ADN-S-50-30-A-P-A-F1A

35 mm

8142913 ADN-S-50-35-A-P-A-F1A

40 mm

8142914 ADN-S-50-40-A-P-A-F1A

45 mm

8142915 ADN-S-50-45-A-P-A-F1A

50 mm

8142916 ADN-S-50-50-A-P-A-F1A

63 mm 5 mm

8142927 ADN-S-63-5-A-P-A-F1A

10 mm

8142928 ADN-S-63-10-A-P-A-F1A

15 mm

8142929 ADN-S-63-15-A-P-A-F1A

20 mm

8142930 ADN-S-63-20-A-P-A-F1A

25 mm

8142931 ADN-S-63-25-A-P-A-F1A

30 mm

8142932 ADN-S-63-30-A-P-A-F1A

35 mm

8142933 ADN-S-63-35-A-P-A-F1A

40 mm

8142934 ADN-S-63-40-A-P-A-F1A

45 mm

8142935 ADN-S-63-45-A-P-A-F1A

50 mm

8142936 ADN-S-63-50-A-P-A-F1A

1) 如需更多信息，请访问 www.festo.com/x/topic/crc

带缓冲器 - P；带外螺纹 - A；带位置感测 - A；用于锂电池制造 - F1A

缸径行程耐腐蚀等级 CRC

www.festo.com/catalogue/...

2026/07

538839341 | | 24.07.2026

紧凑型气缸，双作用 ADN-S

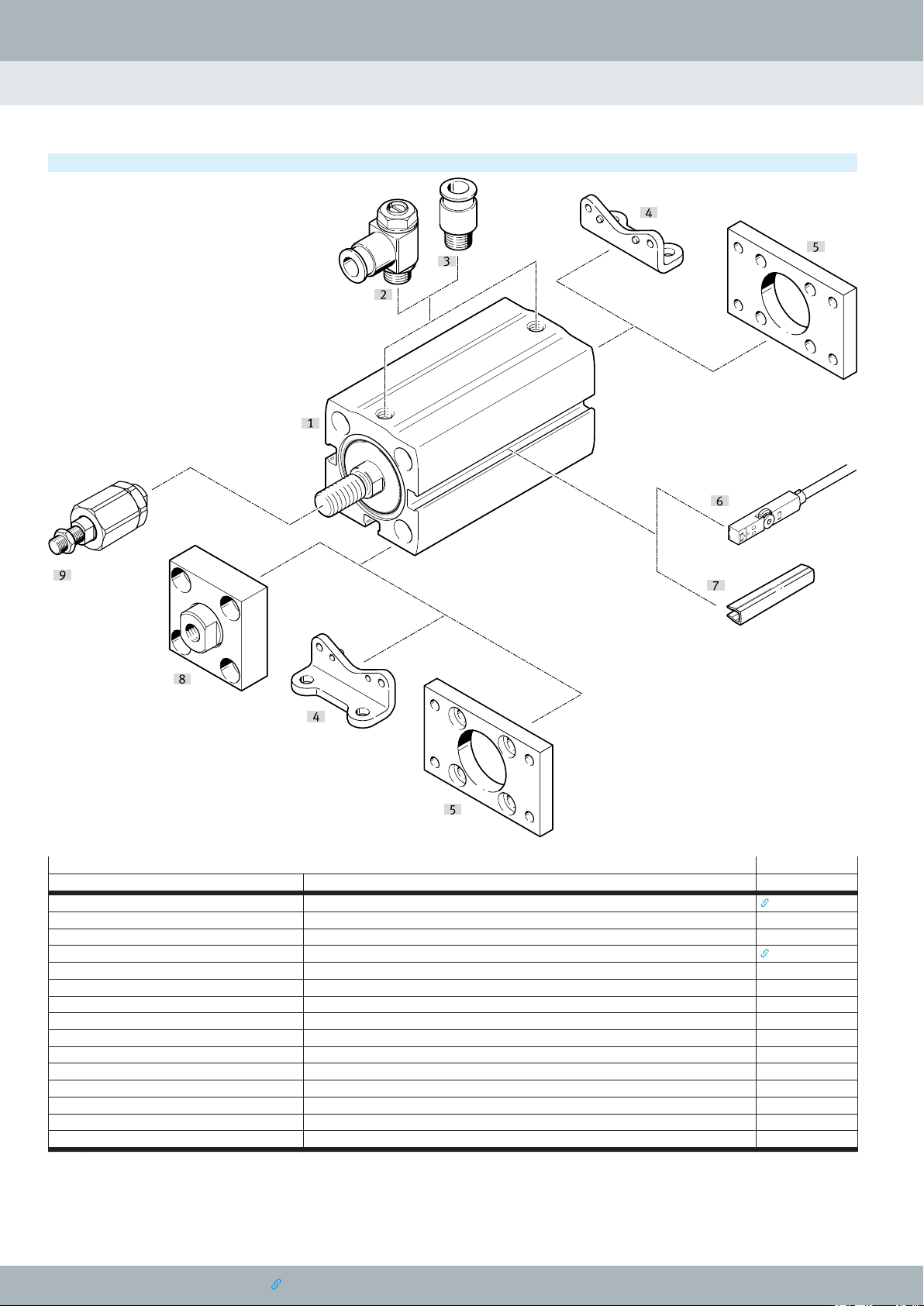

外围元件

外围元件一览

附件

a页面/Internet

型号/订货代码简要说明

[1] 紧凑型气缸 ADN-S 双作用 adn-s

[2] 单向节流阀 GRLA 用于 Ø 12 ... 63：用于调节速度 30

[2] 单向节流阀 GRLZ 用于 Ø 12 ... 63：用于调节速度 30

[3] 快插接头 QS 用于 Ø 12 ... 63：用于连接具有标准外径的气管 qs

[4] 脚架安装件 HNA 用于缸径 12 ...63：用于轴承或端盖 29

[5] 法兰安装件 FNC 用于缸径 12 ...63：用于轴承或端盖 30

[6] 接近开关 SMT-10 适用于缸径 6 ... 10：可集成在缸筒内 30

[6] 接近开关 SMT-8 适用于缸径 12 ... 63：可集成在缸筒内 30

[6] 位置变送器 SDAS-MHS 适用于缸径 12 ... 63：可集成在缸筒内 31

[6] 位置变送器 SDAT-MHS 适用于缸径 12 ... 63：可集成在缸筒上 31

[6] 位置变送器 SMAT-8 适用于缸径 12 ... 63：可集成在缸筒上 31

[7] 沟槽盖 ABP 用于 Ø 12 ... 63：保护传感器电缆和传感器安装槽免受脏污 32

[8] 连接法兰 KSG 适用于缸径 32 ...63：补偿径向偏差 29

[8] 连接法兰 KSZ 适用于缸径 32 ...63：补偿径向偏差 29

[9] 自对中连接件 FK/DARP 对于缸径 12 ... 63：补偿径向和角度偏差 29

2026/07

www.festo.com/catalogue/...

538839341 | | 24.07.2026

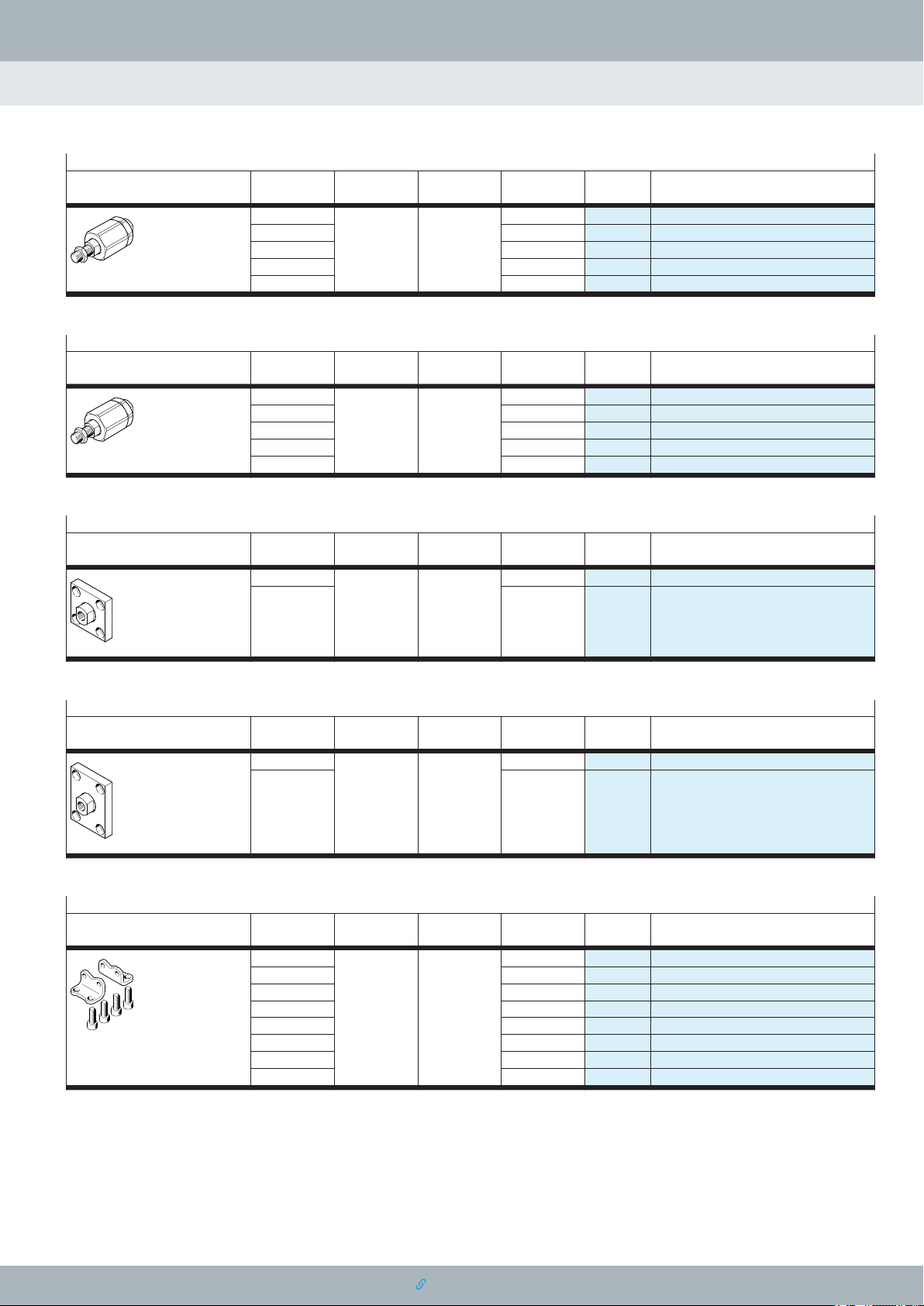

紧凑型气缸，双作用 ADN-S

附件

自对中连接件 FK

简要说明外壳材料适用于锂离子

电池生产

产品重量订货号型号

用于 Ø 12 镀锌钢 F1 23 g

30984 FK-M5

用于 Ø 16 24 g

2061 FK-M6

用于 Ø 20, 25 56 g

2062 FK-M8

用于 Ø 32, 40 236 g

6140 FK-M10X1,25

用于 Ø 50, 63 245 g

6141 FK-M12X1,25

1) 更多信息请访问 www.festo.com/x/topic/bat

自对中连接件 DARP

简要说明外壳材料适用于锂离子

电池生产

产品重量订货号型号

用于 Ø 12 高合金不锈钢 F5a 24 g

8170112 DARP-M5-F

用于 Ø 16 25 g

8170115 DARP-M6-F

用于 Ø 20, 25 58 g

8170116 DARP-M8-F

用于 Ø 32, 40 236 g

8170119 DARP-M10P-F

用于 Ø 50, 63 244 g

8170120 DARP-M12P-F

1) 有关更多信息，请访问 www.festo.com/x/topic/bat

连接法兰 KSG

简要说明安装件材料适用于锂离子

电池生产

产品重量订货号型号

用于 Ø 32, 40 钢, 镀锌 F1 229 g

32963 KSG-M10X1,25

用于 Ø 50, 63 447 g

32964 KSG-M12X1,25

1) 有关更多信息，请访问 www.festo.com/x/topic/bat

连接法兰 KSZ

简要说明安装件材料适用于锂离子

电池生产

产品重量订货号型号

用于 Ø 32, 40 钢, 镀锌 F1 110 g

36125 KSZ-M10X1,25

用于 Ø 50, 63 180 g

36126 KSZ-M12X1,25

1) 有关更多信息，请访问 www.festo.com/x/topic/bat

脚架安装件 HNA

说明支架材料适用于锂离子

电池生产

产品重量订货号型号

用于 Ø 12 钢, 镀锌 F1 39 g

537237 HNA-12

用于 Ø 16

42 g

537238 HNA-16

用于 Ø 20 84 g

537239 HNA-20

用于 Ø 25 90 g

537240 HNA-25

用于 Ø 32 123 g

537241 HNA-32

用于 Ø 40 157 g

537242 HNA-40

用于 Ø 50 278 g

537243 HNA-50

用于 Ø 63 328 g

537244 HNA-63

1) 有关更多信息，请访问 www.festo.com/x/topic/bat
