《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 710.0 或更新 版本 12/2016 3.5 贴片头
127

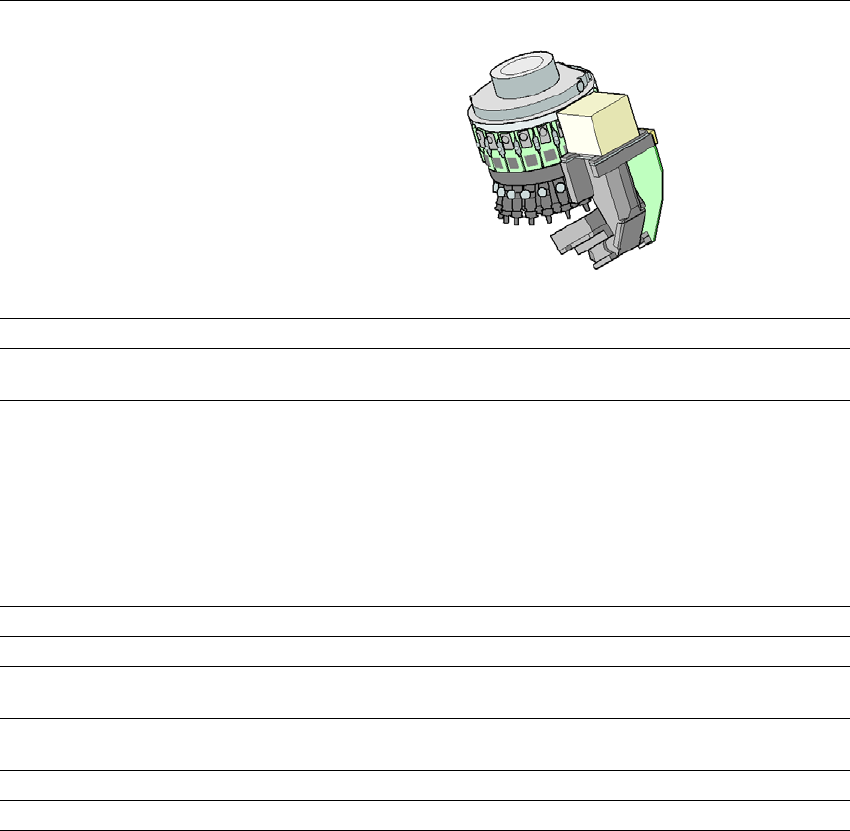

3.5.1.2 SIPLACE SpeedStar （C&P20）技术数据
3
SIPLACE SpeedStar (C&P20)
带 23 型元件摄相机 带 41 型元件摄相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
01005 到 2220、Melf、SOT、
SOD
03015 至 2220、Melf、SOT、
SOD、裸晶粒、倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
0.25 mm
0.1 mm
0.4 mm
0.2 mm
0.4 mm x 0.2 mm
6 mm x 6 mm
1 g
4 mm
0.08 mm
0.03 mm
0.10 mm
0.05 mm
0.12 mm x 0.12 mm
6 mm x 6 mm
1 g
可编程下放力 1.5 - 4.5 N 1.5 - 4.5 N
吸嘴类型 10xx、11xx、12xx 10xx、11xx、12xx
X/Y 精确度
*b
*)b SIPLACE 基准值将在贴片机验收测试中测量得出。此值符合 SIPLACE 维修及供应范围内规定的条款。
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3σ
± 55 µm/4σ
角度精确度 ± 0.5° / 3σ
± 0.7° / 4σ
± 0.5° / 3σ
± 0.7° / 4σ
照明级别 5 5
可选择的照明级别设置 256
5
256
5
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.5 贴片头 使用软件版本 710.0 或更新 版本 12/2016
128
3.5.2 用于高精确度贴片的 SIPLACE SpeedStar C&P20 M 贴片头
3

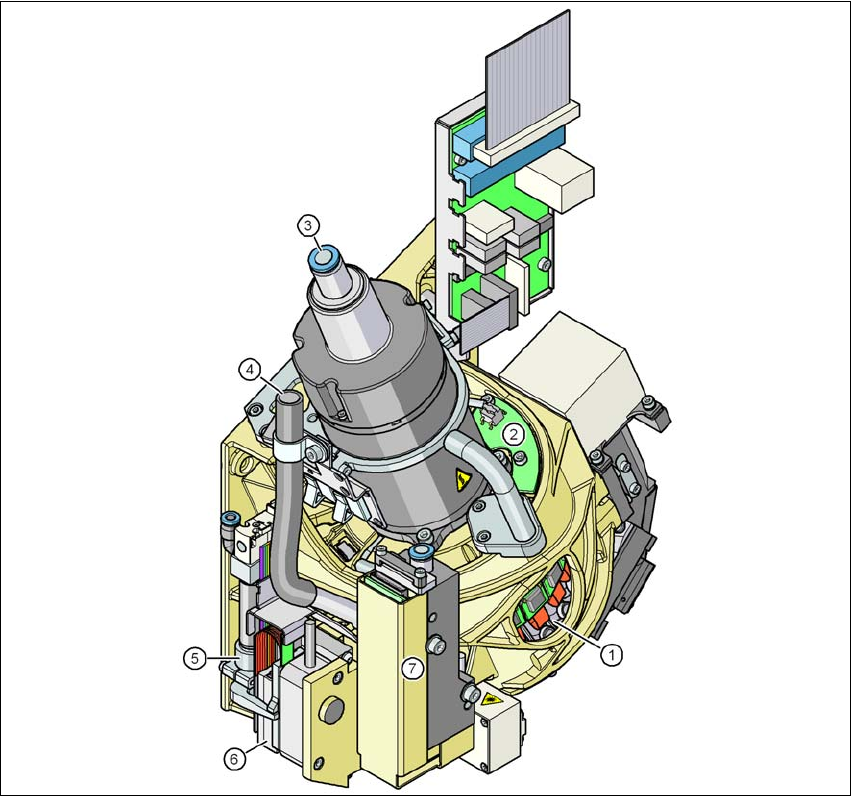

图 3.5 - 3 SIPLACE C&P20 M - 功能组第 1 部分
(1) DP 驱动装置，20 个驱动装置
(2) “ 真空传感器保持电路 ” 板
(3) 用于拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 710.0 或更新 版本 12/2016 3.5 贴片头
129
3
图 3.5 - 4 SIPLACE C&P20 M - 功能组第 2 部分
(1) C&P 元件相机 （23 型，6 x 6，数字）
(2) 中间分配器板
(3) 星形轴马达
(4) 握柄
(5) 元件传感器
(6) 带有 20 个吸嘴的星型轴
