《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 710.0 或更新 版本 12/2016 3.6 悬臂系统
155
3.6.6 SIPLACE X2 S / X3 S / X4 S / X4i S 型贴片机的 X 轴技术数据
3
3.6.7 SIPLACE X4 S micron / X4i S micron 型贴片机的 X 轴技术数据
3
驱动装置 线性马达 （主要驱动装置）
最大速度 2.5 m/s
距离测量系统 线性金属光栅尺
分辨率 1 µm
驱动装置 线性马达 （主要驱动装置）
最大速度 2.5 m/s
距离测量系统 线性金属光栅尺
分辨率 0.5 µm
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.6 悬臂系统 使用软件版本 710.0 或更新 版本 12/2016
156
3.6.8 Y 轴的结构
3

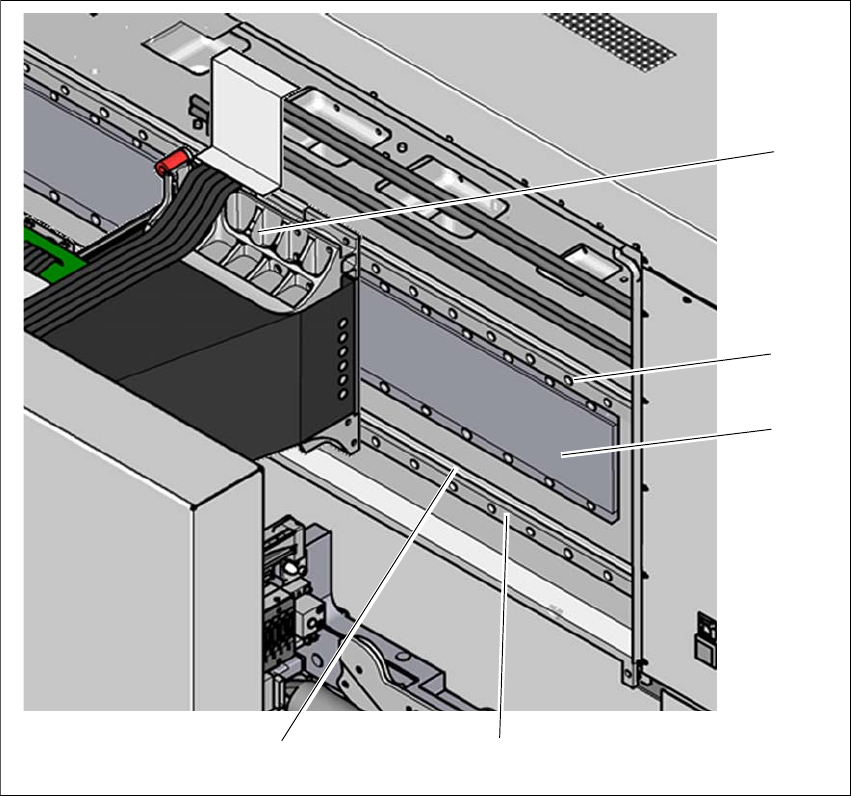

图 3.6 - 6 Y- 轴结构 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
Y 轴基本上由以下主要模块构成：
(1) X 轴上装有固定和松配轴承的 Y 轴线性马达 （主要部分）
(2) 永磁体 （X 轴线性马达的次要部分）
(3) 线性距离测量系统
(4) 导向系统
(1)
(4)
(2)
(3)
(4)
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 710.0 或更新 版本 12/2016 3.6 悬臂系统
157
3.6.9 SIPLACE X2 S / X3 S / X4 S / X4i S 型贴片机的 Y 轴技术数据
3
3.6.10 SIPLACE X4 S micron / X4i S micron 型贴片机的 Y 轴技术数据
3
驱动装置 线性马达 （主要驱动装置）
最大速度 2.5 m/s
距离测量系统 线性金属光栅尺
分辨率 1 µm
驱动装置 线性马达 （主要驱动装置）
最大速度 2.5 m/s
距离测量系统 线性金属光栅尺
分辨率 0.5 µm
