《用户手册》 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 710.0 或更新 版本 12/2016 3.8 SIPLACE X- 系列贴片机的 X 供料器模块 183 3.8.6 SIPLACE X 系列贴片机元件料车的托盘保持器 物件号：001412 85-xx X - 系列贴片机的托盘保持器 3 图 3.8 - 9 托盘保持器 (1) X- 系列贴片机的托盘 保持器 (2) 第 2 个 JED EC 华夫盘的托架 …
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.8 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 710.0 或更新 版本 12/2016
182
3.8.5.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和设置区域之外的地点使用。接口由一个带有用来
固定和引导供料器模块的 Omega 曲线的铝制框架 （图 3.8 - 6
中的物件 7，第 179 页）组成。和
X 元件料车一样，供料器模块被安放在 Omega 曲线滑块导轨上，并一直往被向前推送直到供料
器模块的对中销插入到定位孔中 （图 3.8 - 6
中的物件 9，第 179 页）。锁定闩 （图 3.8 - 6 中的
物件 8，第 179
页）将供料器模块锁定在此位置上。要移除供料器模块，只需按下释放按钮 （图
3.8 - 6
中的物件 1，第 179 页）。锁定闩 （图 3.8 - 6 中的物件 8，第 179 页）被压下并释放供料
器模块。折叠式支脚 （图 3.8 - 6
中的物件 6，第 179 页）稳定能量和数据接口的位置，特别适用
于宽大的供料器模块。
电子外壳 （图 3.8 - 6
中的物件 5，第 179 页）中装有能量和数据接口的电子控制单元。操作员面
板（图3.8 - 6
中的物件 2，第 179 页）由启动按钮、停止按钮和两盏状态 LED 组成。与 PC 之
间的通讯通过数据电缆 （图 3.8 - 6
中的物件 3，第 179 页）完成。电源电缆 （图 3.8 - 6 中的物
件 4，第 179
页）与所提供的电源单元相连接。
3.8.5.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这中情况下，能量和数据接口被固定在基板上 （图 3.8 - 8
中的物件 10，第 181
页）。料带卷盘保持器 （图 3.8 - 8 中的物件 11，第 181 页）也被安装在基板上。在插入元件料
带时，您可以检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用户手册介绍了
此接口的使用方法和它必要的维修工作。
3.8.5.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 《用户手册》
《用户手册》 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 710.0 或更新 版本 12/2016 3.8 SIPLACE X- 系列贴片机的 X 供料器模块
183
3.8.6 SIPLACE X 系列贴片机元件料车的托盘保持器
物件号：00141285-xx X- 系列贴片机的托盘保持器
3

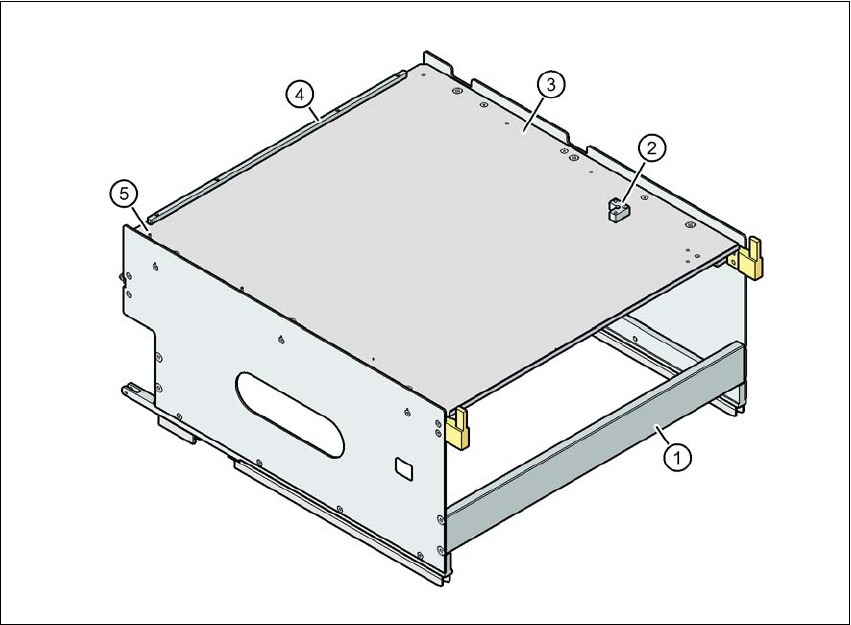

图 3.8 - 9 托盘保持器
(1) X- 系列贴片机的托盘保持器
(2) 第 2 个 JEDEC 华夫盘的托架
(3) 华夫盘托盘
(4) JEDEC 华夫盘止动杆
(5) 定位针 - JEDEC 华夫盘的零点
3
单个安放的 JEDEC 华夫盘或华夫盘盒可以通过磁铁固定在华夫盘托盘上。如果安放了两个
JEDEC 华夫盘，就必须用为 MTC 华夫盘托盘使用的锁定杆或者装配导轨对其进行固定。
部件： 物件号：
磁铁 00316593-xx
用于 JEDEC 盒的锁定杆 / 装配导轨 00372615-xx
3 技术数据和组件 《用户手册》 SIPLACE X- 系列
3.8 SIPLACE X- 系列贴片机的 X 供料器模块 使用软件版本 710.0 或更新 版本 12/2016
184
3.8.6.1 技术数据
3
3.8.6.2 每个位置和每台贴片机的华夫盘数量
3.8.6.3 在 X 系列元件料车上插入托盘保持器
将保持器上的两个前滑动导块 （图 3.8 - 10 中的物件 1，第 185 页）安放到插入辅助装置上
（图 3.8 - 10 中的物件 6，第 185 页）。
将保持器沿着导轨曲线 （图 3.8 - 10 中的物件 7，第 185 页）向前推送。保持器同前 （物件
1）、后滑动导块 （图 3.8 - 10 中的物件 2，第 185 页）一起滑到导轨曲线上。
继续推送保持器，直到两个 “ 前 ” 对中销（图 3.8 - 10 中的物件 4，第 185 页）消失在对中孔里
（图 3.8 - 10 中的物件 10，第 185 页）。
检查保持器的两个 “ 后 ” 对中销（图 3.8 - 10 中的物件 3，第 185 页）。它们应当轻松地滑到对中
轨上的凹槽中 （图 3.8 - 10 中的物件 8，第 185 页）。
在保持器的终点止动位置，锁定插销 （图 3.8 - 10 中的物件 9，第 185 页）与保持器的锁定
滚轮 （物件 5）接合。
可通过用户接口锁定和松开华夫盘保持器。因此您可以轻松地更换保持器，而无需中断贴片机的
运行。
3
尺寸 长 x 宽 x 高 429 mm x 376 mm x 200 mm
转换料台上占用的位置 32 个位置
*a
*)a X 供料器模块可以被放置在余下的 8 位置上。在使用锁定杆 / 安装导轨时由于其侧边突出的固定杆，可用位置
将减低到 6 个位置。
X- 系列贴片机上的位置选择 2 号位置和 4 号位置
贴片头范围 TwinStar、CPP
*b
*)b 仅允许高装配位置 （CPP_H）。
请注意
更多信息
华夫盘保持器的最大元件高度取决于所使用的贴片头的最大元件高度。使用华夫盘时，
谨记元件不得高于标准供料器的拾取高度。
贴片机 2 号位置 4 号位置
X4 S 1 1
X3 S 2 1
X2 S 2 2
警告
占据位置！
请按照 2.6.6
部分，第 95 页的 “ 安全须知 ” 操作。
