《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 710.0 或更新 版本 12/2016 5.15 装入或卸出元件料车
301
5.15.4 装入料车
5

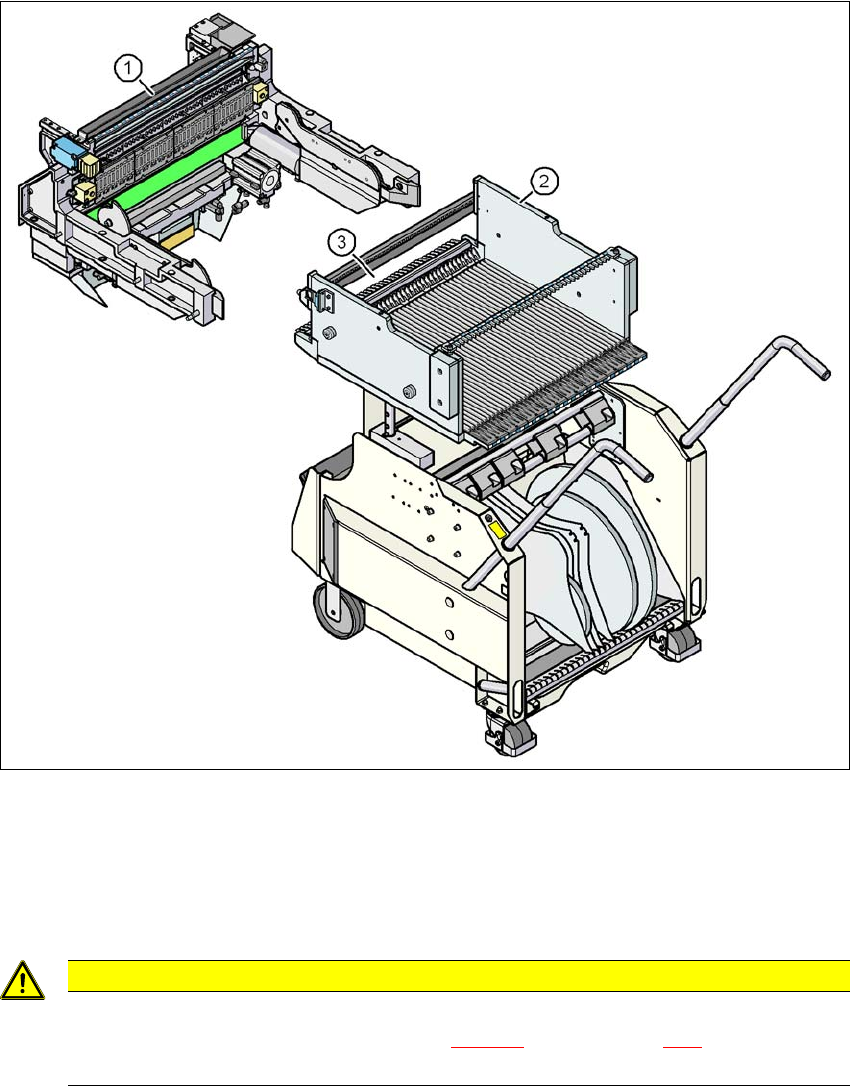

图 5.15 - 3 料车和 COT 插入件，SIPLACE X- 系列
(1) 料车装卸单元，SIPLACE X- 系列
(2) 元件料车，SIPLACE X- 系列
(3) 锁定插销
5
注意事项
推入元件料车！
在推入元件料车时，请确保锁定销（图 5.15 - 3 中的物件 3，第 301 页）不会撞上障
碍物。
5 贴片机上的作业 《用户手册》 SIPLACE X- 系列
5.15 装入或卸出元件料车 使用软件版本 710.0 或更新 版本 12/2016
302
5
5
小心地将料车完全推入贴片机，直至挡杆处。
5
按下相应贴片机位置处的按钮，直到料车装入完成。
上推两个握柄上的套筒（图 5.15 - 4 中的物件 1，第 303 页）然后向下翻折握柄（图 5.15 - 4 中
的物件 2，第 303
页）。
请注意
平齐剪切料带
如果没有在 X 供料器模块的前端将料带剪切平齐，空料带就不会进入空料带导槽。
在装入元件料车之前请将料带剪切平齐。
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
请注意
只有在保护盖被关闭后才可以装入
关闭保护盖。
《用户手册》 SIPLACE X- 系列 5 贴片机上的作业
使用软件版本 710.0 或更新 版本 12/2016 5.15 装入或卸出元件料车
303
5
图 5.15 - 4 X- 系列元件料车 - 向下翻折握柄
(1) 上推套筒
(2) 向下翻折握柄
