《用户手册》 SIPLACE X- 系列 6 工作站扩展部件 使用软件版本 710.0 或更新 版本 12/2016 6.1 吸嘴交换器 329 6.1.4.7 配置示例：SIPLACE X4i S 的 CPP 1 号、2 号、3 号和 4 号位置均可安放一 个 CPP 贴片头的吸嘴交换 器 （图 6.1 - 1 9 中的物件 1， 第 329 页） 。 6 图 6.1 - 19 SIPLACE MultiStar 贴片机吸嘴交换器的位…
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 710.0 或更新 版本 12/2016
328
6.1.4.6 技术数据
6
SIPLACE MultiStar 贴片头的吸嘴交换器
吸嘴盘数量
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
吸嘴库的数量
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
72 或 120
*c
48 或 80
*c
标准配置
SIPLACE X2 S/X3 S/X4 S 6
6
6
6
SIPLACE X4i S 6
5 个吸嘴盘，含 60 x 20xx 吸嘴库或 80 x 20xx 吸嘴
库
*c
1 个吸嘴盘有 9 个 28xx 吸嘴库
3 个吸嘴盘，含 36 x 20xx 吸嘴库或 60 x 20xx 吸嘴
库
*c
1 个吸嘴盘有 9 个 28xx 吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘，含 48 x 吸嘴库或 80 x 吸嘴库 *
c
吸嘴类型 10xx、11xx、12xx
20xx、28xx
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
*)b MTC/WPC 的 2 号位置存在限制
*)c 根据买方要求发货
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 710.0 或更新 版本 12/2016 6.1 吸嘴交换器
329
6.1.4.7 配置示例：SIPLACE X4i S 的 CPP
1 号、2 号、3 号和 4 号位置均可安放一个 CPP 贴片头的吸嘴交换器 （图 6.1 - 19 中的物件 1，
第 329
页）。
6

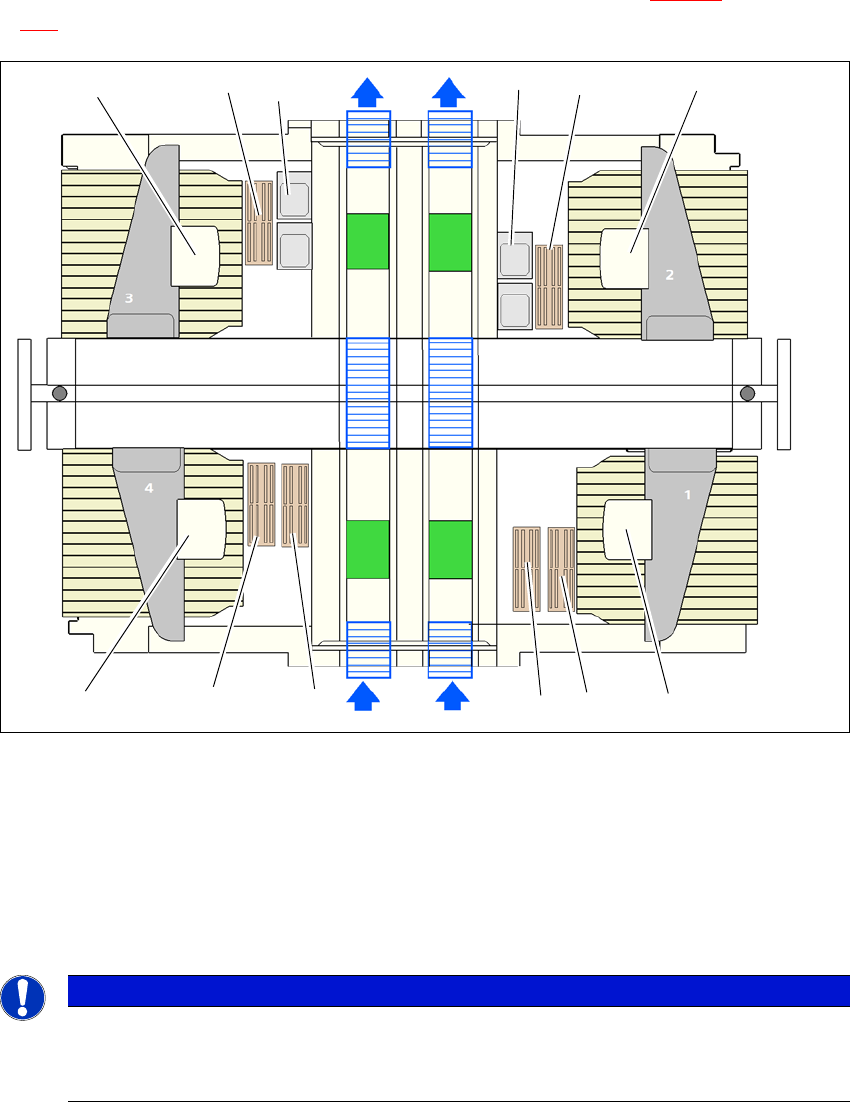

图 6.1 - 19 SIPLACE MultiStar 贴片机吸嘴交换器的位置 - 配置示例 （SIPLACE X4i S 型贴片机）
6
6
(1) 吸嘴交换器
(2) SIPLACE MultiStar
(3) 静止相机
(4) 第 2 排吸嘴交换器 （可选件）
请注意
吸嘴盘缺失将停止贴片机
如果吸嘴盘缺失或未正确安装，安全电路将停止贴片机。
使用所有已安放的吸嘴盘。
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.1 吸嘴交换器 使用软件版本 710.0 或更新 版本 12/2016
330
6.1.4.8 配置示例：SIPLACE X4 S 的 CPP
1 号、2 号、3 号和 4 号位置均可安放一个 CPP 贴片头的吸嘴交换器 （图 6.1 - 20 中的物件 1，
第 330
页）。
6
图 6.1 - 20 SIPLACE MultiStar 贴片头吸嘴交换器的位置 - 配置示例 （SIPLACE X4 S 型贴片机）
6
6
(1) 吸嘴交换器
(2) SIPLACE MultiStar
(3) 静止相机
(4) 第 2 排吸嘴交换器 （可选件）
请注意
吸嘴盘缺失将停止贴片机
如果吸嘴盘缺失或未正确安装，安全电路将停止贴片机。
使用所有已安放的吸嘴盘。
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
