00197917-03_UM_X-Serie-S_ZH - 第354页
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列 6.5 华夫盘交换器 (WPC5/WPC6) 使用软件版本 710.0 或更新 版本 12/2016 354 6.5.8 带 WPC5/WPC6 的贴片机尺寸 6 图 6.5 - 3 SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的尺寸
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 710.0 或更新 版本 12/2016 6.5 华夫盘交换器 (WPC5/WPC6)
353
6.5.6 WPC5/WPC6 的操纵半径
6
图 6.5 - 2 WPC5/WPC6 at the SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的操纵半径
WPC5/WPC6 的操纵半径 R 为：
6
6.5.7 WPC5/WPC6 的安装注意事项
WPC5/WPC6 可装入 2 号位置。
操纵半径 R 750 mm
距离 L1：从贴片机中心到 WPC 的外缘 （握柄） 2100 mm
距离 L2：从贴片机中心到墙壁 2850 mm
6 工作站扩展部件 《用户手册》 SIPLACE X- 系列
6.5 华夫盘交换器 (WPC5/WPC6) 使用软件版本 710.0 或更新 版本 12/2016
354

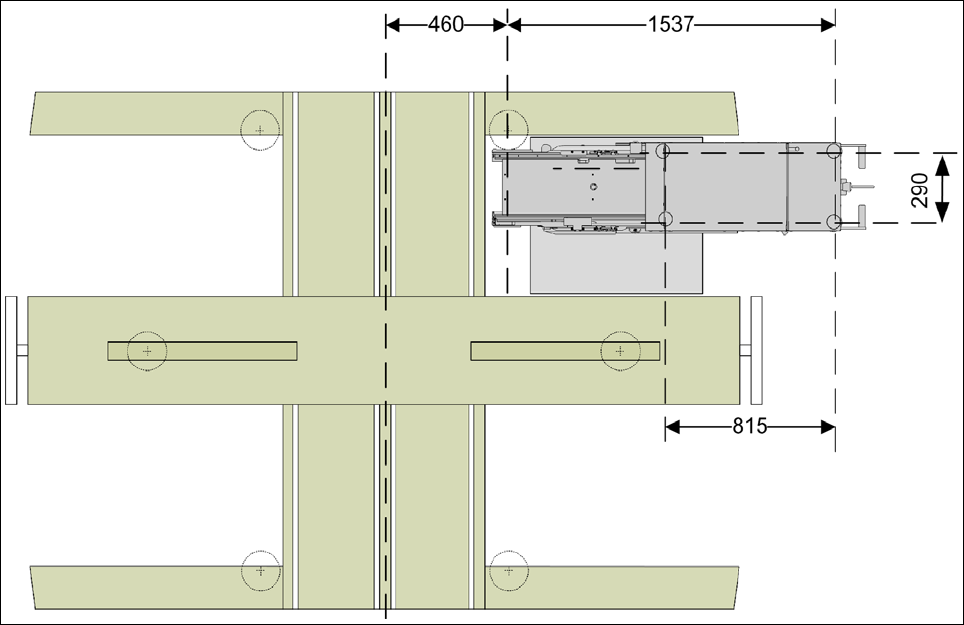

6.5.8 带 WPC5/WPC6 的贴片机尺寸
6
图 6.5 - 3 SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的尺寸
《用户手册》 SIPLACE X- 系列 6 工作站扩展部件
使用软件版本 710.0 或更新 版本 12/2016 6.5 华夫盘交换器 (WPC5/WPC6)
355
6.5.9 控制部件
6
图 6.5 - 4 WPC - 控制部件
(1) EMERGENCY STOP （急停）按钮
(2) 主开关
(3) 升降机箱用曲柄
(4) 安全门
(5) 华夫盘存放单元
(6) 不停机更换模块 （仅限 WPC6）
(3)
(2)
(1)
(4)
(5)
(6)
