00197917-03_UM_X-Serie-S_ZH - 第49页
《用户手册》 SIPLACE X- 系列 2 操作安全 使用软件版本 710.0 或更新 版本 12/2016 2.2 警告标签 49 2.2 警告标签 下图显示的是 SIPLAC E X4 S 型贴片机。SIPLACE X4i S / X2 S / X3 S / X4i S mi cron 和 X4 S micron 型贴 片机的警告标签位于相同的位置。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.1 安全须知 使用软件版本 710.0 或更新 版本 12/2016
48
具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位 （手指、
手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。
强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算
机、显示器或磁性数据介质 （例如，硬盘、信用卡、音频或视频磁带等）的附近。
在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。
磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁
处理。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.2 警告标签
49
2.2 警告标签
下图显示的是 SIPLACE X4 S 型贴片机。SIPLACE X4i S / X2 S / X3 S / X4i S micron 和 X4 S
micron 型贴片机的警告标签位于相同的位置。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 710.0 或更新 版本 12/2016
50
2.2.1 贴片机上的警告标签

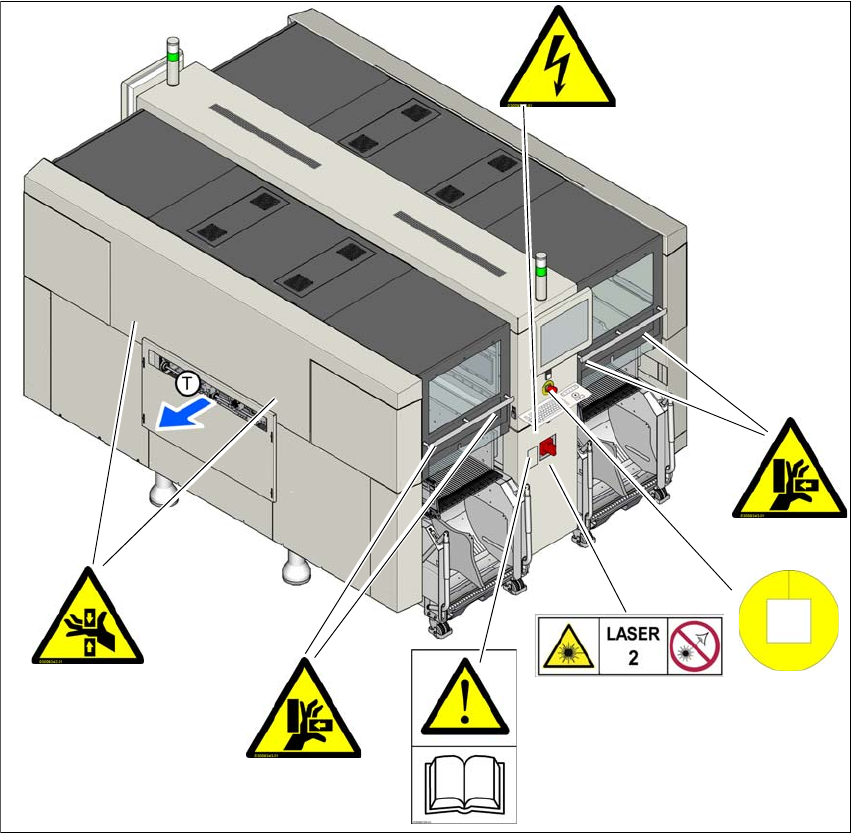

图 2.2 - 1 贴片机上的警告标签 - 第 1 部分 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
W201，物件号：03009338-01
W203，物件号：03009342-01
W204，物件号：03009343-01
W210，物件号：03009350-01
W206，物件号：03009345-01
项目 W 二级激光，项目编号 03134118-01
(T) PCB 的传送方向
W 203
W 210
W 204
W 201
W 204
W 206
W 二级激光
