2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 710.0 或更新 版本 12/2016
60
2.2.5 供电单元上的警告标签
2
W206 图 2.2 - 7，第 60 页，物件号：03009345-01 （每台贴片机上的数量：2）。
W206 图 2.2 - 8
，第 61 页，物件号：03009345-01 （每台贴片机上的数量：2）。

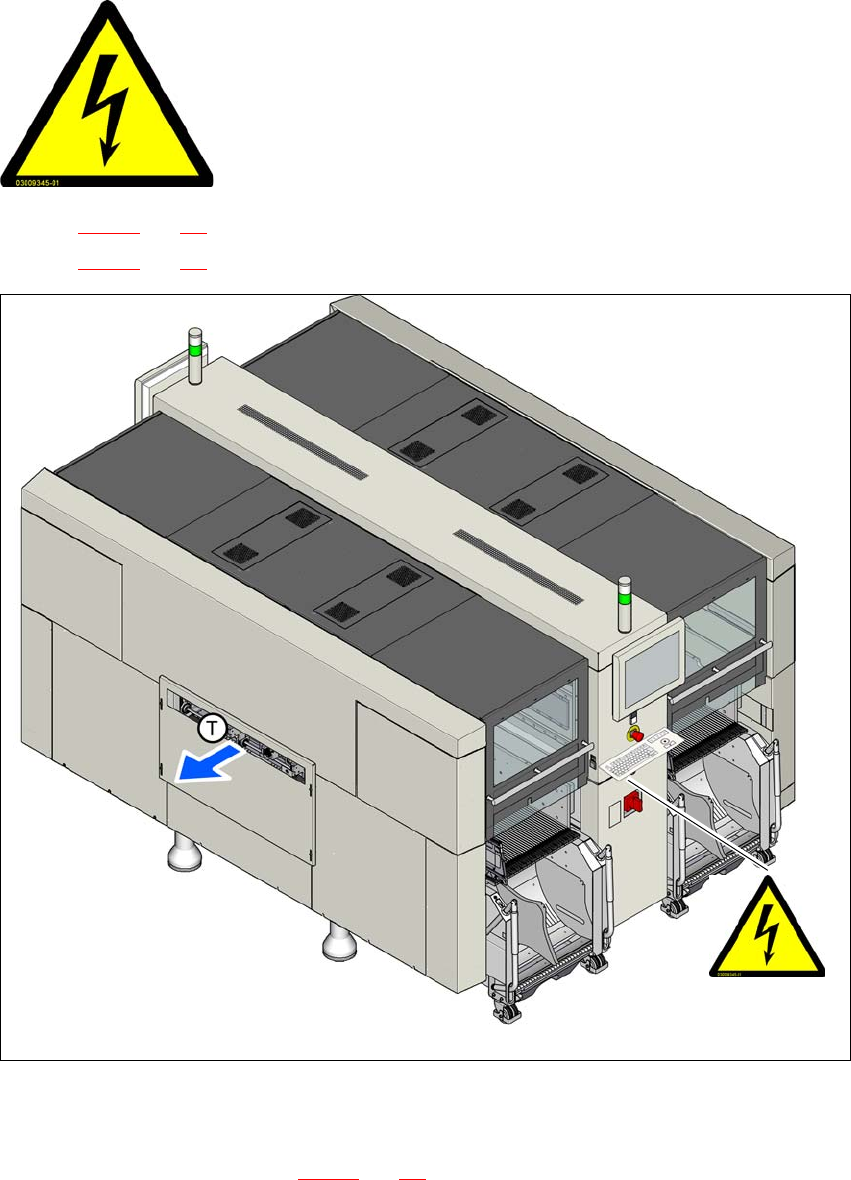

图 2.2 - 7 警告标签 W206，（示例 SIPLACE X2 S / X3 S / X4 S）
W206，电源的中央盖上
W206，在电源单元里面 （另见图 2.2 - 8
，第 61 页）
危险电压！
关闭主电源开关，且已断开主电源插头的连接时，贴有标签的部
件仍带电。
维修贴片机前请切断贴片机的主电源。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W206
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.2 警告标签
61
2.2.5.1 供电单元上的警告标签
2
W220 图 2.2 - 8，第 61 页，物件号：03114591-01 （每台贴片机上的数量：6).

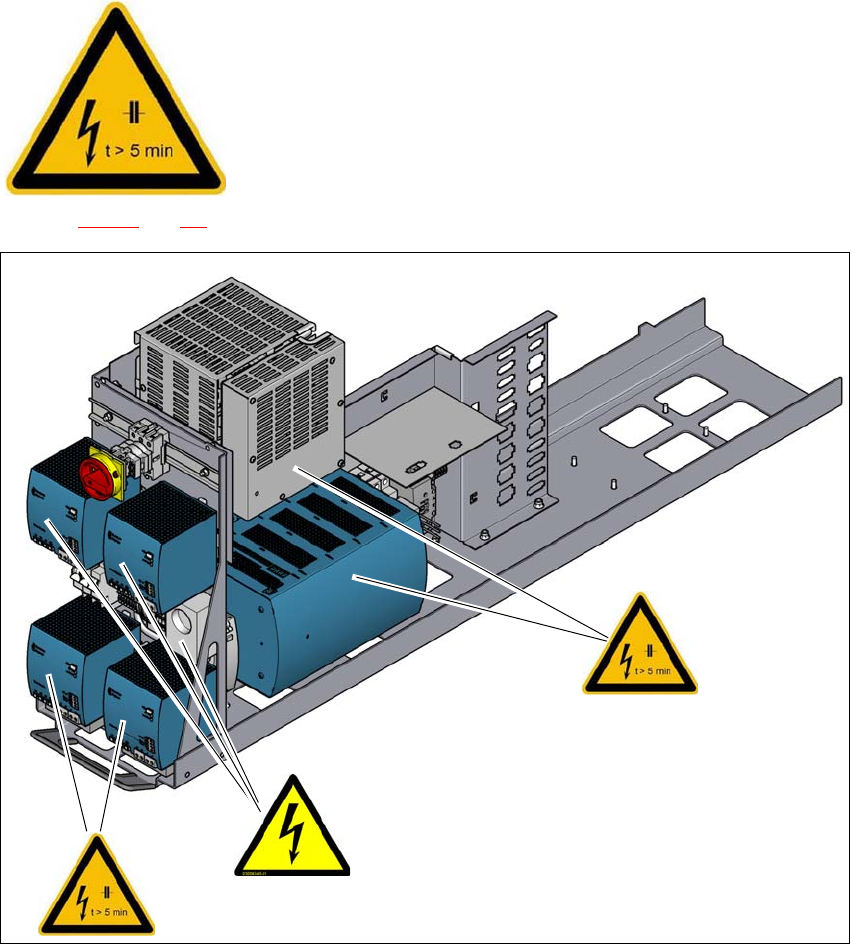

图 2.2 - 8 供电单元上的警告标签 W 206 和 W220
– 电容电池 PCS417 上的 W220
– 电源 AC/DC 转换器上的 W220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 盖上的 W220
– 维修插口上的 W206
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W220
W206
W220
