00197917-03_UM_X-Serie-S_ZH - 第67页

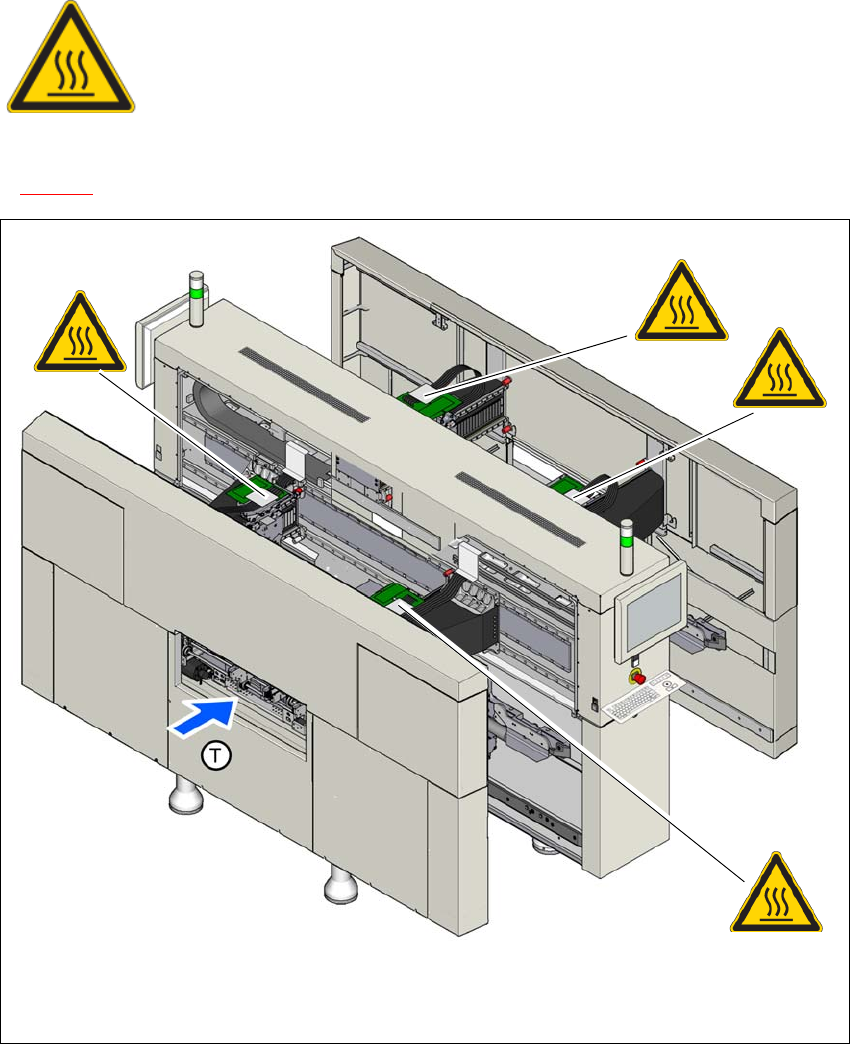

《用户手册》 SIPLACE X- 系列 2 操作安全 使用软件版本 710.0 或更新 版本 12/2016 2.2 警告标签 67 2.2.9 贴片头控制单元 （HCU）上的高温 图 2.2 - 12 中的 1，温度标签，物件号：0303 1926-01 （每台贴片机上的数量：4） 。 2 图 2.2 - 12 贴片头控制单元 (HCU) 上的高温标签 - （示例为 SIPLACE X4i S 型贴片机） 2 高温导致烫伤的危险！ …
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 710.0 或更新 版本 12/2016
66
2.2.8.1 SIPLACE CPP 上的高温
2
图 2.2 - 11 上的项目 1，第 65 页 （每个 SIPLACE CPP 上的数量：1）
2.2.8.2 组件传感器上的二级激光
2
W 二级激光，图 2.2 - 11，第 65 页，项目编号 03134118-01 （每个 CPP 上的数量：1）
2
连续操作期间，SIPLACE CPP 上的高温
高温导致烫伤的危险！
如环境温度超过 22°C，那么 Z 驱动 （线性马达）在连续操作期间就会产生
较高的表面温度。
接触这些部件时千万要小心。
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 710.0 或更新 版本 12/2016
68

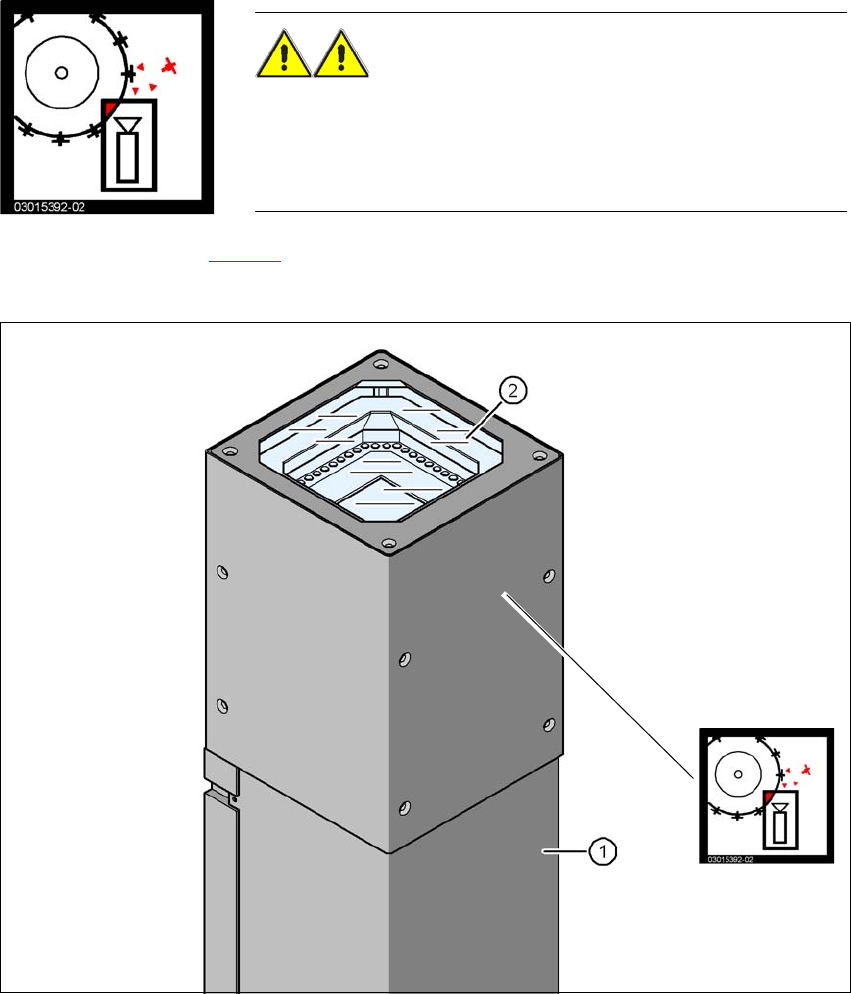

2.2.10 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
“ 碰撞贴片头 ” 标签，图 2.2 - 13，物件号：03015392-02
（每台贴片机上的数量：最多 2 个）
2
图 2.2 - 13 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
(1) 相机外壳
(2) 玻璃板
(3) TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 2
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与
相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件相机。
(3)
