2 操作安全 《用户手册》 SIPLACE X- 系列 2.2 警告标签 使用软件版本 710.0 或更 新 版本 12/2016 70 2.2.11.2 激光光障上的二级激光 2 W 二级激光，图 2.2 - 11 ，第 65 页，项目编号 031341 18-01 （编号：单传送导轨 2， 双传送导轨 4） 2 2 2 激光辐射 二级激光 根据 IEC 60825-1:2014 不要直视激光束！
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.2 警告标签
69
2.2.11 PCB 传送导轨上的警告标签
2

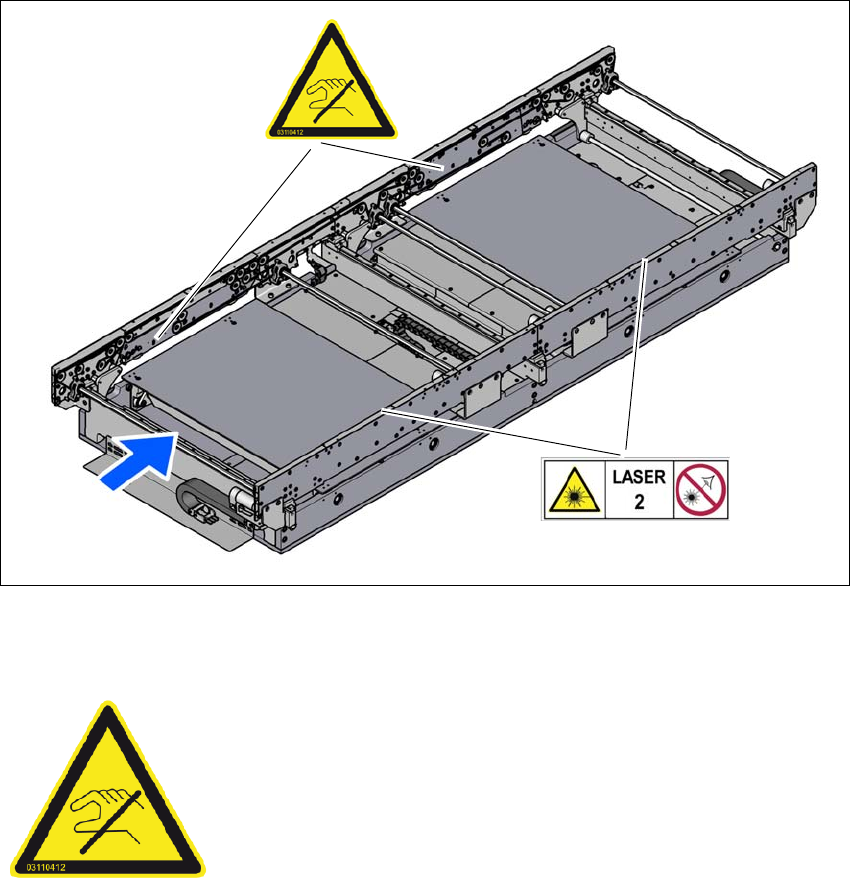

图 2.2 - 14 印制板传送导轨上的警告标签 （以单传送导轨为例）
2.2.11.1 夹板上的警告标签 “ 传送导轨侧面非常敏感 ”
2
物件号：03110412-01 （数量：单传送导轨 2，双传送导轨 4）
W 二级激光
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.2 警告标签 使用软件版本 710.0 或更新 版本 12/2016
70
2.2.11.2 激光光障上的二级激光
2
W 二级激光，图 2.2 - 11，第 65 页，项目编号 03134118-01
（编号：单传送导轨 2，双传送导轨 4）
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.3 摄相机系统的激光等级
71
2.3 摄相机系统的激光等级
2.3.1 整台贴片机的激光等级
2
2.3.1.1 激光等级
下列模块属于二级激光：
2
下列模块属于 3B 级激光：
2
2.3.2 相机系统的激光等级
2
整台可操作贴片机的激光等级为 2 级。
激光等级根据 IEC 60825-1:2014 确定。
装配 数据
SpeedStar 贴片头上的元件传感器 最大光输出功率：< 1 mW
波长 : 635 nm
MultiStar 贴片头上的元件传感器 最大光输出功率：< 1 mW
波长 : 635 nm
PCB 传送导轨上的激光光障 最大光输出功率：< 1 mW
波长 : 650 nm
1D 印制电路板条形码阅读器
（条码扫描器 DS1500）
最大光输出功率：--
波长 : 658
装配 数据
三维共面激光模块 最大光输出功率：60 mW
波长 : 670 nm
还可参见第 6.10
三维共面激光模块 节，第 371
页。
请注意
摄像机所用的照明系统安装了多个明亮的 LED。根据 IEC 62741:2006，这些灯被归为危
险分组 1。
不要直视激光束！
