《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.5 操作贴片机时的安全须知
77
2.5.7 连续操作时，C&P20/M/P 贴片头上会发生高温现象
2

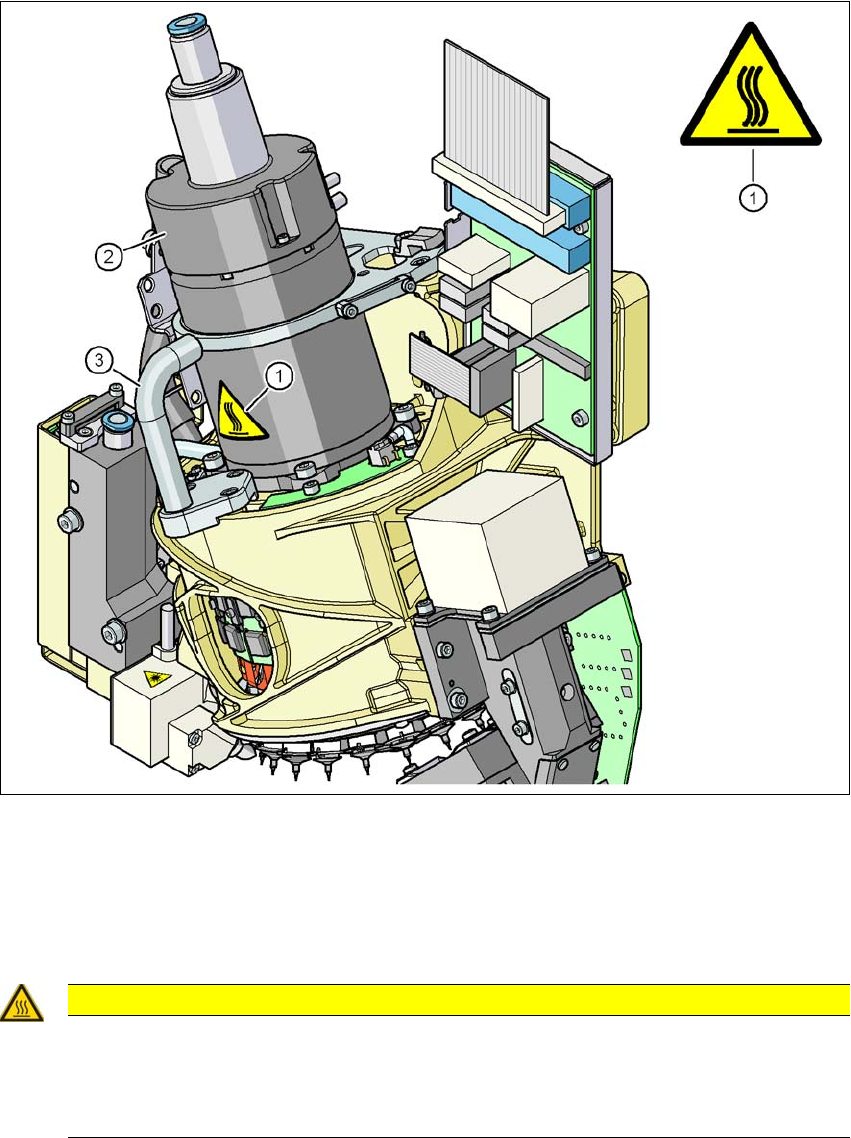

图 2.5 - 2 连续操作时，SpeedStar (C&P20/C&P 20 M/C&P20 P) 上会发生高温现象
(1) 高温标签，物件号：03031926-01
(2) 星型轴马达外壳
(3) 握柄
2
注意事项
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，星型轴马达外壳和贴片头握柄的
温度可能会变得非常高。
接触这些部件时千万要小心。
2 操作安全 《用户手册》 SIPLACE X- 系列
2.5 操作贴片机时的安全须知 使用软件版本 710.0 或更新 版本 12/2016
78
2.5.8 持续工作时 X 供料器模块上的高温
2

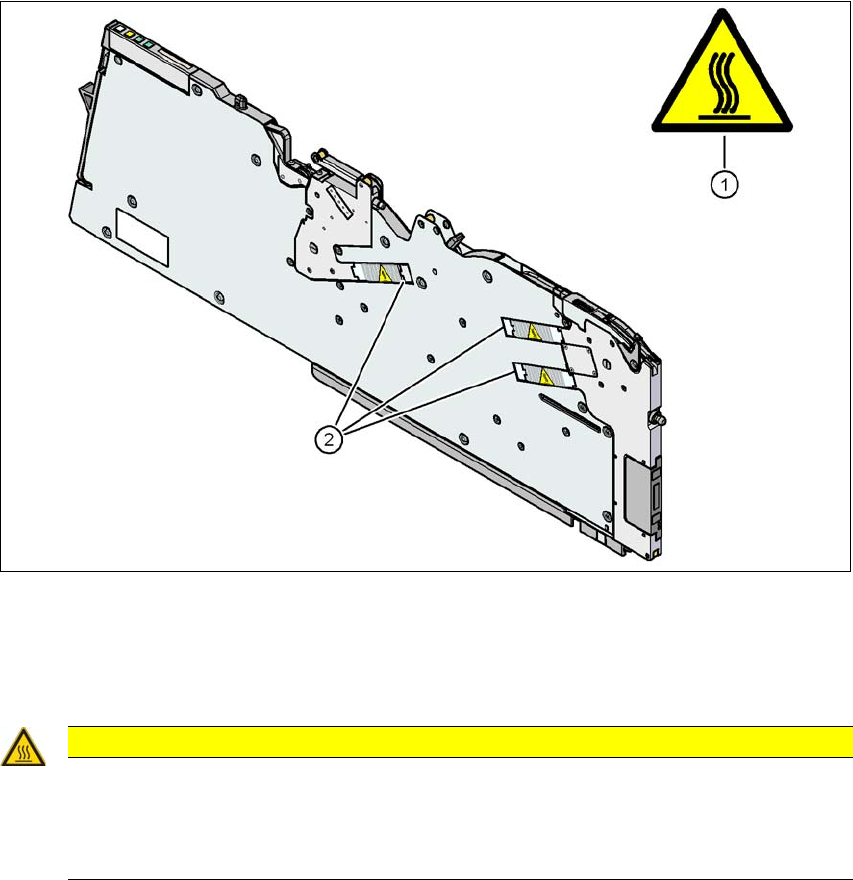

图 2.5 - 3 持续工作时 X 供料器模块上的高温
(1) 高温标签，物件号：03031926-01
(2) 步进马达
2
注意事项
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，步进马达的温度可能会变得非常
高。
接触马达时千万要小心。
《用户手册》 SIPLACE X- 系列 2 操作安全
使用软件版本 710.0 或更新 版本 12/2016 2.5 操作贴片机时的安全须知
79
2.5.9 人工移动 TwinStar 贴片头上的 Z 轴时的安全须知
2
2
图 2.5 - 4 有被 TwinStar 贴片头上返回单元挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
由于气缸的弹簧力作用，TwinStar 上有发生挤压的风险！
气缸弹簧的较强张力使缓冲档以很快的速度向回移动，这可能造成您的手指受伤。在
TwinStar 贴片头内的活塞杆移回到起始位置时，同样会有夹伤手指的危险。
切勿用手将返回单元缓冲档上的 Z 轴向下移动。
