第一天：设备介绍及检测框制作

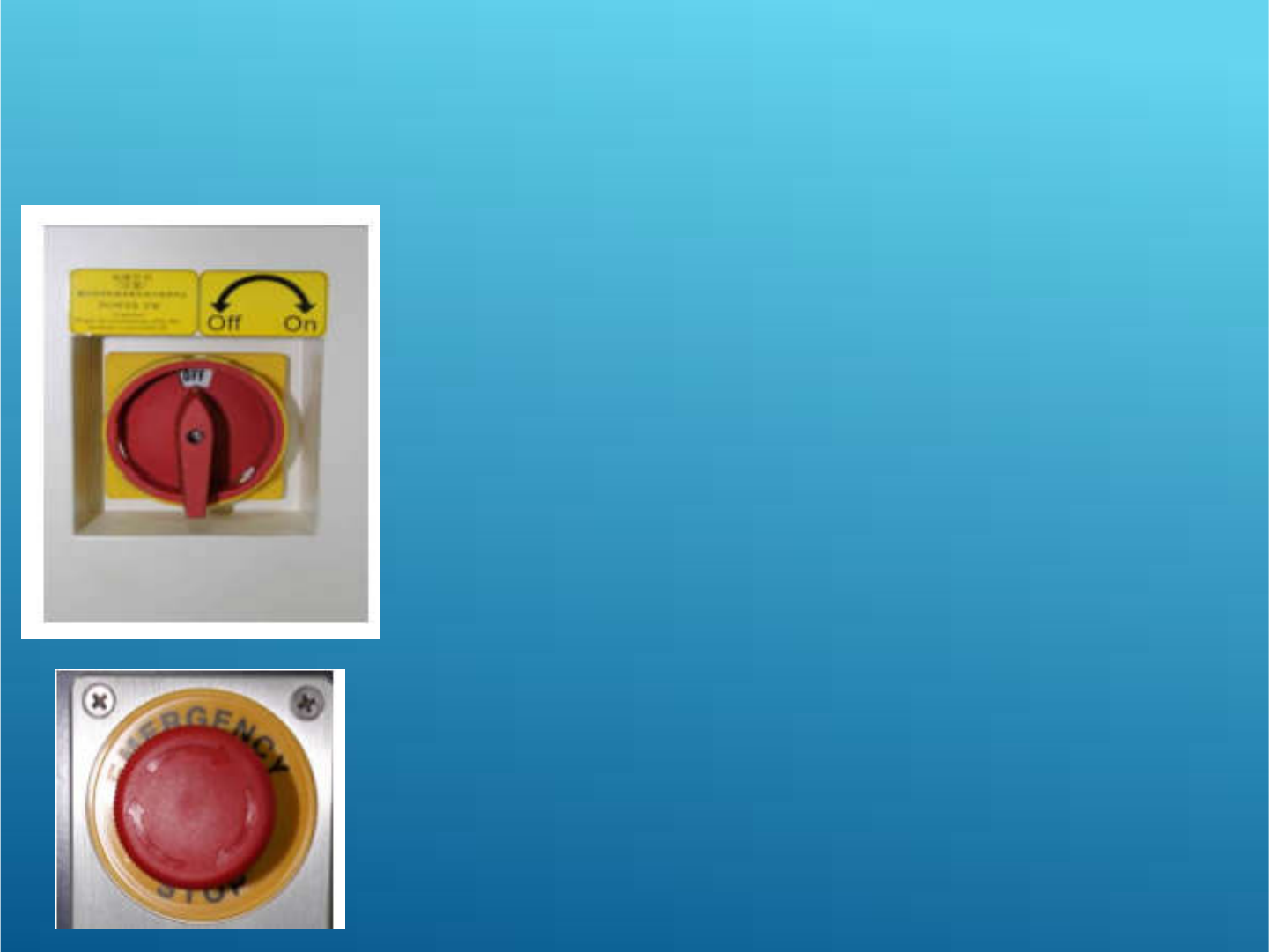

此开关为设备总电源开关，开启软件时顺时针拧90
度即可，总电源开关开启后设备电脑自动启动，电
脑界面自动弹出“缺陷数据浏览窗口”，关闭机器时需
要首先关闭测试软件，然后关闭电脑，最后关闭总
电源开关。
注意：设备需要重启，关闭设备之后必须等待20秒
注意：设备需要重启，关闭设备之后必须等待20秒
以上然后在开启。
此开关为急停按键，拍下去之后设备停止运转
紧急情况下使用
讲解时间大约花费5分钟

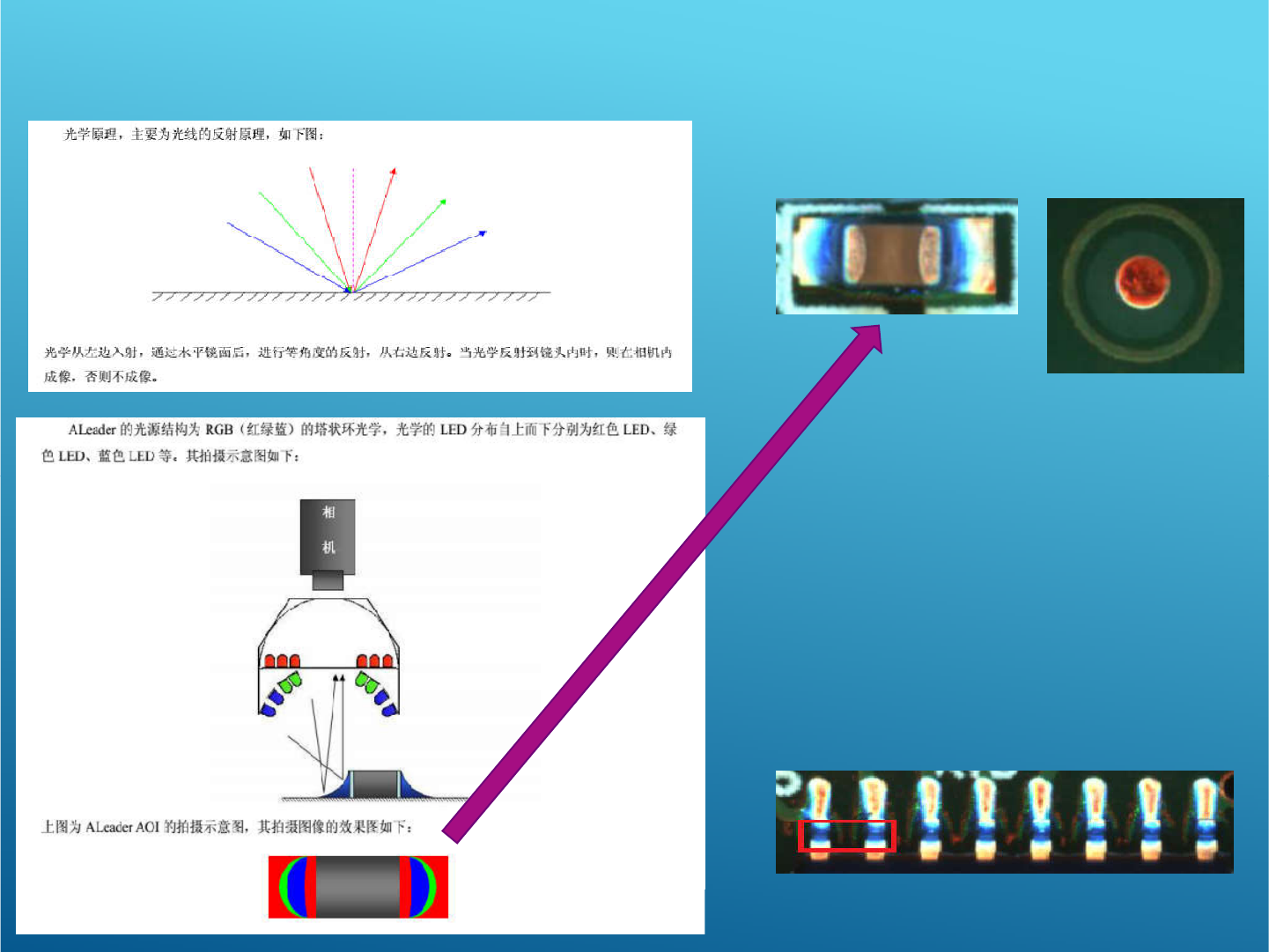

光学成像原理说明光学成像原理说明
根据光学成像原理（镜面反射）可以
根据光学成像原理
（
镜面反射
）可以
看出斜面的地方（
锡面一般是斜面
）为蓝色
或者青色，斜面看不到红光。
而平面的地方，如上图MARK点区域
则显示红色
下图中红框的区域为蓝色，是因为IC
脚有弯曲的部分为斜面
程序制作流程详解

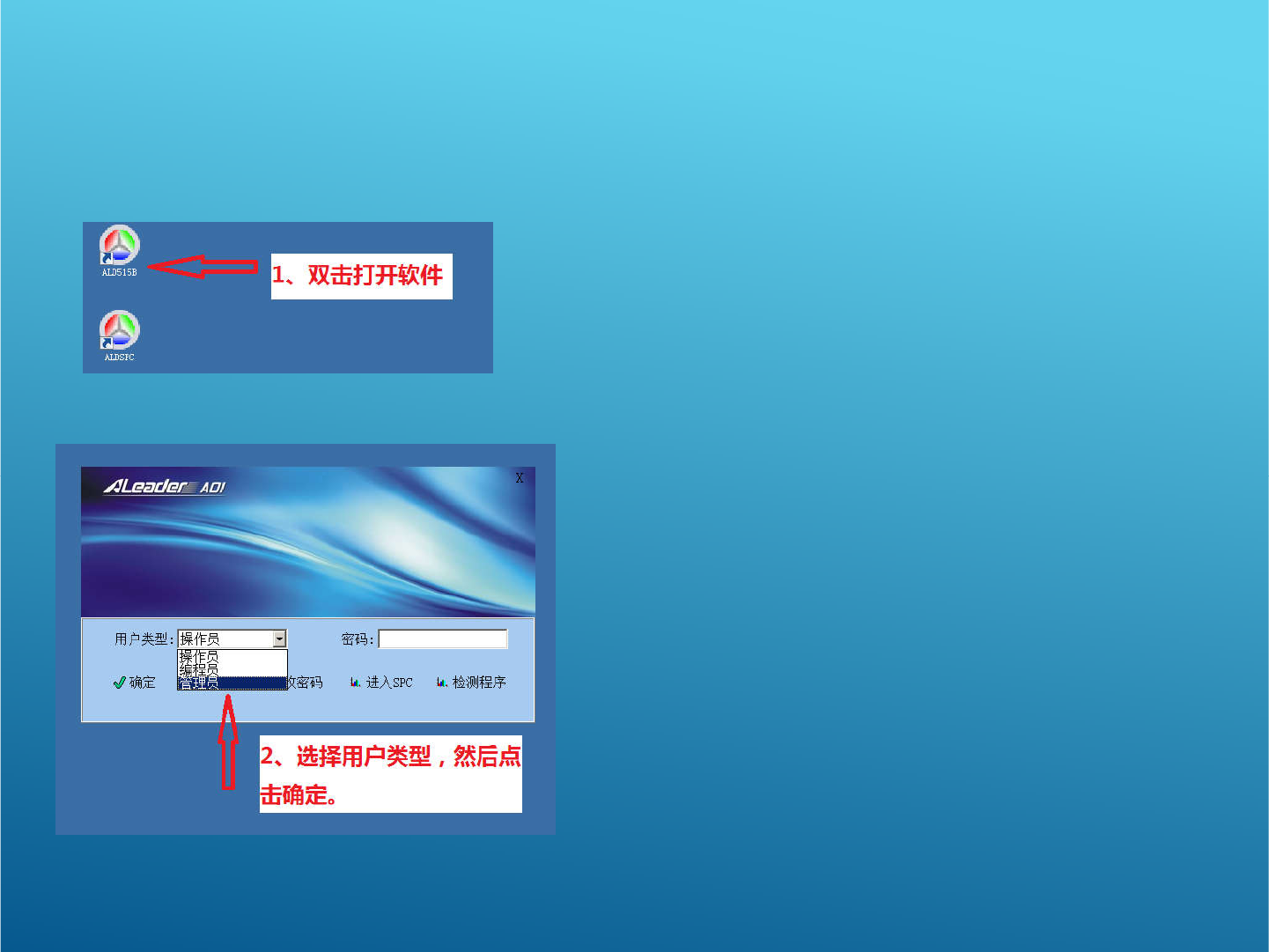

打开桌面上ALD515(根据实际机型选择）
有三种操作模式：
1.操作员模式只拥有测板权限
2.编程员可以制作或更改程序
3.管理员可以更改系统参数
开启软件：
选择好用户类型之后
点击“确定”进入软件（新机不设密码）
注意：在进入软件过程中，设备会有
复位的动作，不要有任何东西干扰到
安全光幕，否则复位失败
整个流程讲解时间大约花费2-3小时
