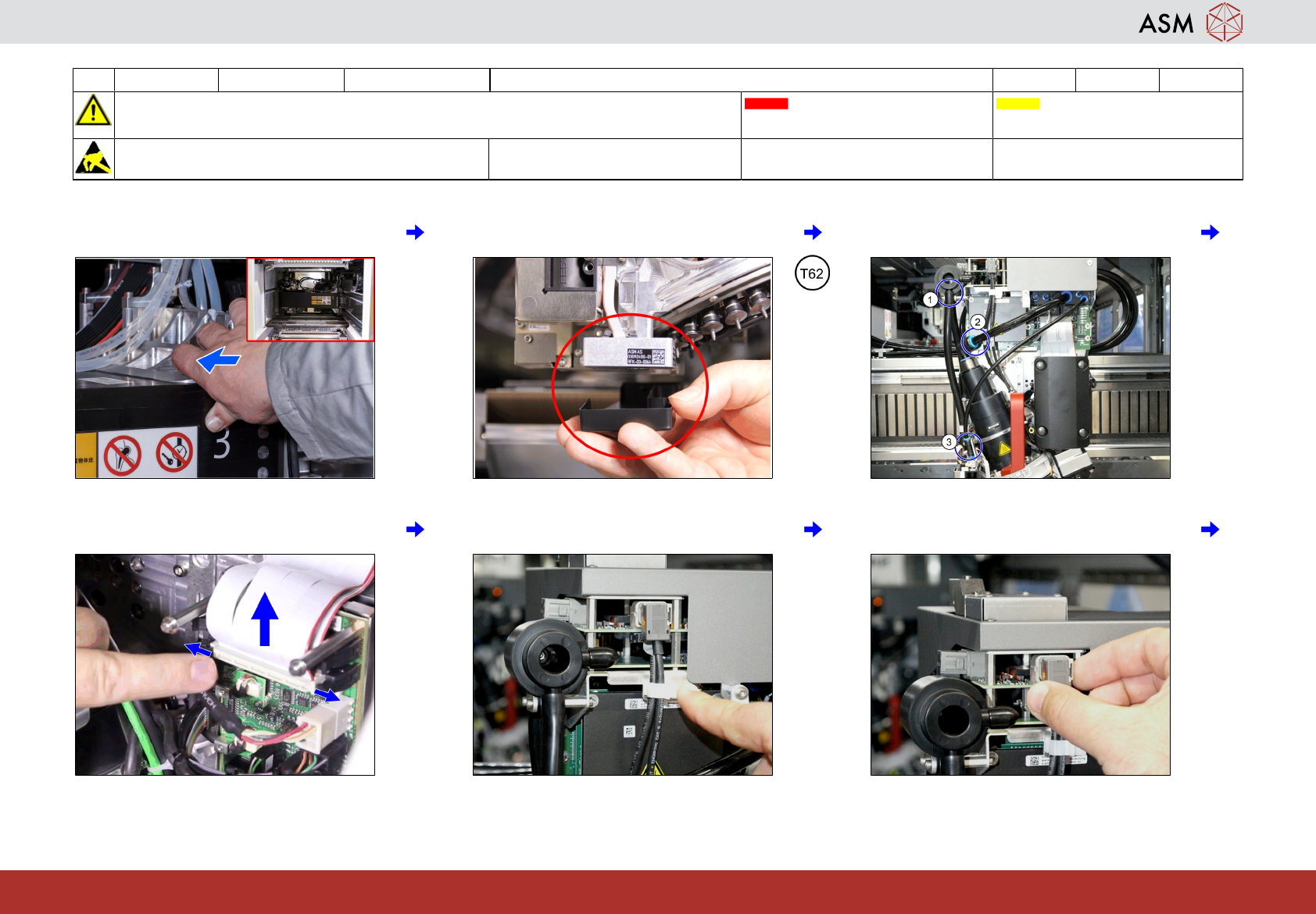

4 WF2 CA4 V2 Bestückkopf C&P20P M2 entfernen 12 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Bringen Sie alle Portale in eine gute
Arbeitsposition.
2 Befestigen Sie die Schutzabdeckung des
BE-Sensors am Kopf.
3 Stecken Sie die 3 Druckluftanschlüsse ab.
4 Öffnen Sie die Abdeckung und stecken
Sie die beiden Flachbandkabel ab.
5 Öffnen Sie die Zugentlastung. 6 Stecken Sie die Kamerakabel ab.

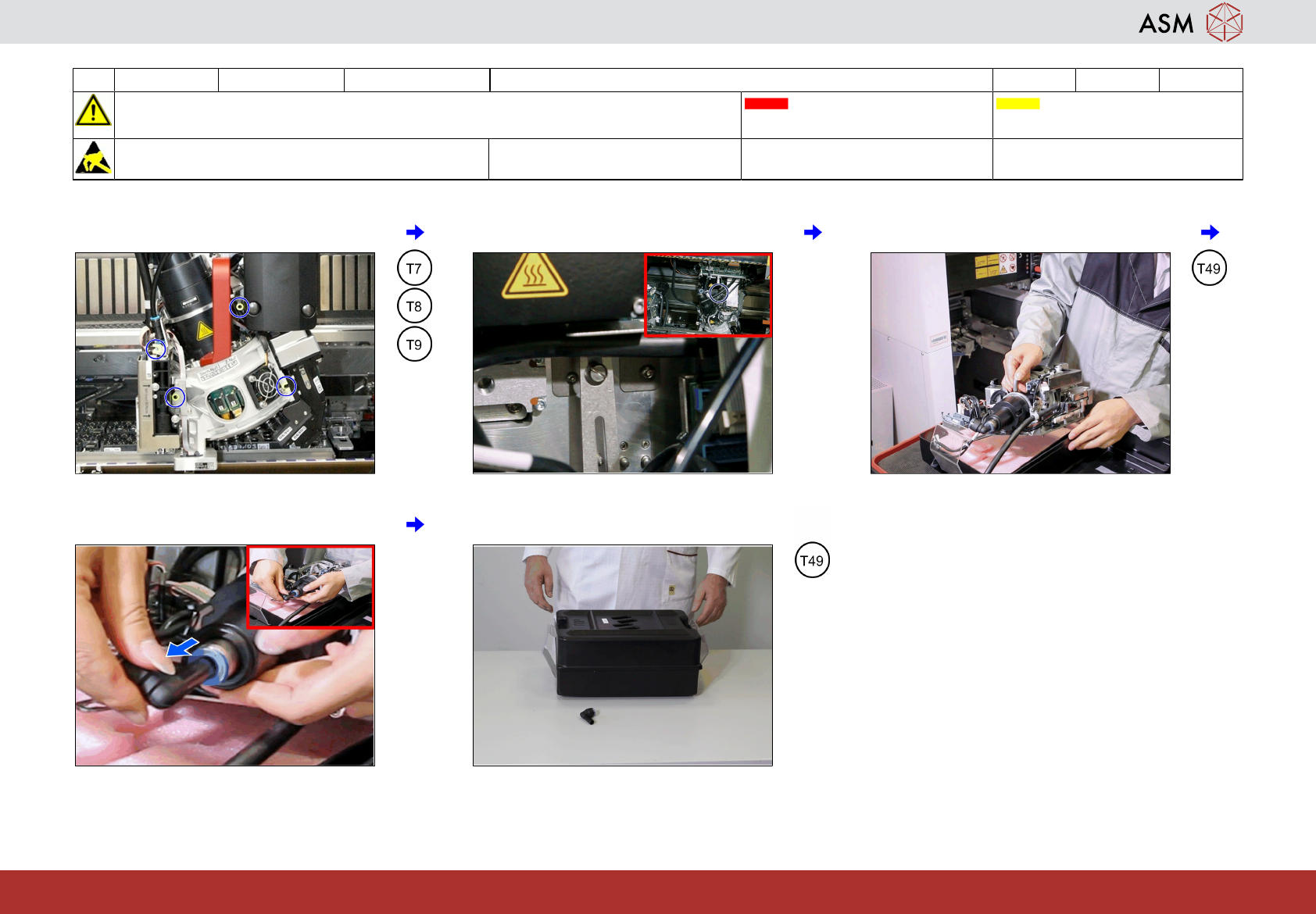

4 WF2 CA4 V2 Bestückkopf C&P20P M2 entfernen 12 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Lösen Sie die 4 Befestigungsschrauben. 8 Nehmen Sie den Kopf vom Haken. 9 Setzen Sie den Kopf in die Transportbox.
10 Bauen Sie den Vakuum-Rohrbogen aus. 11 Der Kopf ist bereit zur Wartung.
